برق‌گرفتگی یکی از خطرناک‌ترین حوادثی است که در ساختمان‌ها و سازه‌های الکتریکی می‌تواند رخ دهد. این پدیده نه تنها به تجهیزات آسیب می‌زند، بلکه می‌تواند جان انسان‌ها را نیز به خطر اندازد. یکی از راهکارهای اساسی برای پیشگیری از برق‌گرفتگی، استفاده از سیستم‌های هم‌بندی مناسب است. اما هم‌بندی ساختمان چیست و چگونه عمل می‌کند؟ در این مقاله به بررسی تعریف، عملکرد، اهمیت و نکات کلیدی هم‌بندی در ساختمان‌ها می‌پردازیم تا با درک بهتر این سیستم، بتوانیم از خطرات الکتریکی در امان بمانیم.
هم‌بندی ساختمان چیست؟
هم‌بندی یا آردهی (Grounding) یک فرایند مهندسی الکتریکی است که در آن اجزای الکتریکی یک سیستم به یک نقطه مرجع الکتریکی مشترک متصل می‌شوند. این نقطه مرجع معمولاً زمین طبیعی یا یک سیستم زمین مصنوعی است. هدف اصلی هم‌بندی، ایجاد یک مسیر ایمن برای جریان الکتریکی در صورت بروز خطا یا اضافه‌بار است. در ساختمان‌ها، هم‌بندی به این معنی است که تمام تجهیزات الکتریکی، از جمله کابل‌ها، پریزها، پلاگ‌ها و حتی بدنه فلزی دستگاه‌ها، به یک سیستم زمین مشترک متصل می‌شوند.
سیستم هم‌بندی در ساختمان‌ها به دو دسته اصلی تقسیم می‌شود:
- هم‌بندی حفاظتی (Protective Grounding): این نوع هم‌بندی برای محافظت از افراد و تجهیزات در برابر خطر برق‌گرفتگی طراحی شده است. در این سیستم، اجزای فلزی دستگاه‌ها به زمین متصل می‌شوند تا در صورت بروز خطا، جریان خطرناک از طریق زمین هدایت شود.
- هم‌بندی عملکردی (Functional Grounding): این نوع هم‌بندی برای عملکرد صحیح سیستم الکتریکی استفاده می‌شود. به عنوان مثال، در مدارهای الکترونیکی، هم‌بندی برای ایجاد یک نقطه مرجع ولتاژ استفاده می‌شود.
نقش هم‌بندی در جلوگیری از برق‌گرفتگی
برق‌گرفتگی زمانی رخ می‌دهد که جریان الکتریکی از طریق بدن انسان عبور کند. این اتفاق معمولاً به دلیل تماس با اجزای الکتریکی تحت ولتاژ یا نقص در ایزولاسیون کابل‌ها و تجهیزات الکتریکی می‌افتد. هم‌بندی با ایجاد یک مسیر ایمن برای جریان الکتریکی، از بروز برق‌گرفتگی جلوگیری می‌کند. در ادامه به چند مکانیسم اصلی این فرایند می‌پردازیم:
- هدایت جریان به زمین: در صورت بروز خطا، جریان الکتریکی از طریق سیستم هم‌بندی به زمین هدایت می‌شود و از عبور از بدن انسان جلوگیری می‌کند. این کار توسط کابل‌های هم‌بندی و الکترودهای زمین انجام می‌شود.
- کاهش ولتاژ: هم‌بندی باعث کاهش ولتاژ در اجزای الکتریکی می‌شود و خطر برق‌گرفتگی را کاهش می‌دهد. این موضوع به ویژه در سیستم‌های با ولتاژ بالا بسیار مهم است.

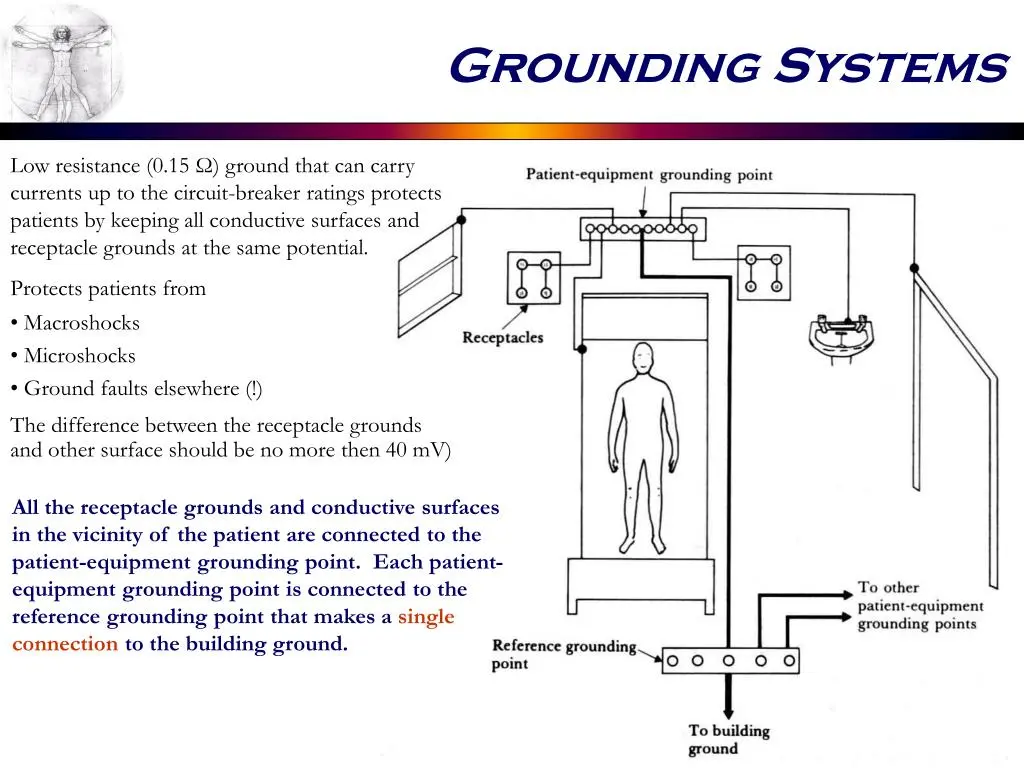

- استقرار سیستم: هم‌بندی باعث استقرار سیستم الکتریکی می‌شود و از نوسانات ولتاژ و جریان جلوگیری می‌کند. این موضوع به ویژه در سیستم‌های حساس مانند شبکه‌های کامپیوتری و تجهیزات پزشکی بسیار حیاتی است.
هم‌بندی همچنین در کاهش خطر آتش‌سوزی ناشی از نقص الکتریکی مؤثر است. زمانی که جریان الکتریکی به دلیل نقص در ایزولاسیون افزایش می‌یابد، سیستم هم‌بندی این جریان را به زمین هدایت می‌کند و از گرم شدن بیش از حد کابل‌ها و تجهیزات جلوگیری می‌کند.
نکات مهم در طراحی و اجرای هم‌بندی ساختمان
برای اینکه سیستم هم‌بندی به درستی عمل کند و از برق‌گرفتگی جلوگیری کند، باید در طراحی و اجرای آن به نکات زیر توجه شود:

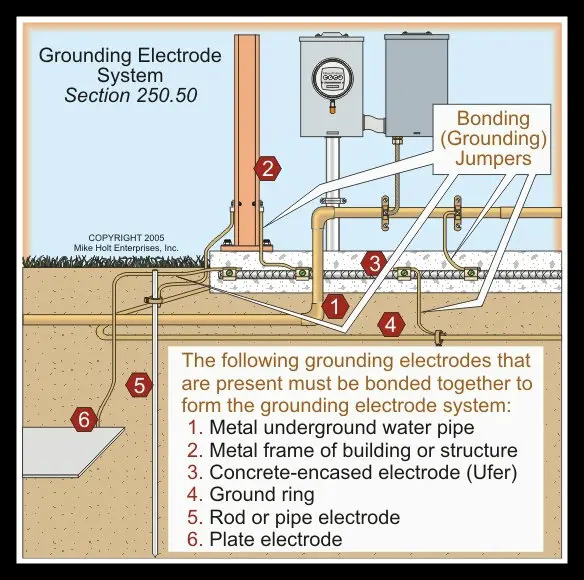

- انتخاب الکترود زمین: الکترود زمین باید به درستی انتخاب و نصب شود. این الکترود می‌تواند شامل میله‌های فلزی، صفحه‌های فلزی یا شبکه‌های زمین باشد. مهم‌ترین نکته در انتخاب الکترود، مقاومت الکتریکی آن است که باید به حداکثر مجاز برسد.
- کابل‌های هم‌بندی: کابل‌های هم‌بندی باید دارای مقطع مناسب و مقاومت الکتریکی پایین باشند. این کابل‌ها باید به صورت مستقیم و بدون هیچ‌گونه قطع یا وصله به تجهیزات و الکترود زمین متصل شوند.
- اتصال به سیستم زمین: تمام تجهیزات الکتریکی باید به سیستم زمین متصل شوند. این شامل پریزها، پلاگ‌ها، بدنه فلزی دستگاه‌ها و حتی سیستم‌های روشنایی می‌شود. اتصال باید به صورت مستقیم و بدون هیچ‌گونه قطع انجام شود.

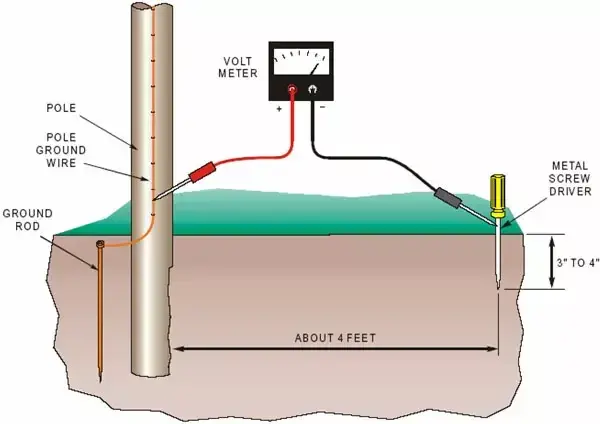

- بررسی و نگهداری: سیستم هم‌بندی باید به صورت دوره‌ای بررسی و نگهداری شود. این بررسی شامل اندازه‌گیری مقاومت زمین، بررسی اتصال کابل‌ها و الکترودها و تعمیرات لازم است.
خطاهای رایج در هم‌بندی و چگونگی جلوگیری از آن‌ها
در بسیاری از موارد، به دلیل عدم توجه به جزئیات یا اشتباهات طراحی، سیستم هم‌بندی به درستی عمل نمی‌کند. برخی از خطاهای رایج در هم‌بندی عبارتند از:
- انتخاب الکترود زمین نامناسب: اگر الکترود زمین دارای مقاومت بالا باشد، سیستم هم‌بندی به درستی عمل نمی‌کند. برای جلوگیری از این مشکل، باید الکترود زمین با توجه به شرایط خاک و نیاز سیستم انتخاب شود.
- اتصال نامناسب کابل‌ها: اگر کابل‌های هم‌بندی به درستی متصل نشوند یا دارای مقطع نامناسب باشند، جریان الکتریکی به درستی هدایت نمی‌شود. برای جلوگیری از این مشکل، باید کابل‌های هم‌بندی با توجه به استانداردهای مربوطه انتخاب و نصب شوند.
- عدم اتصال تجهیزات: اگر برخی از تجهیزات الکتریکی به سیستم زمین متصل نشوند، خطر برق‌گرفتگی افزایش می‌یابد. برای جلوگیری از این مشکل، باید تمام تجهیزات الکتریکی به سیستم زمین متصل شوند.
- عدم نگهداری: اگر سیستم هم‌بندی به صورت دوره‌ای بررسی و نگهداری نشود، ممکن است با گذشت زمان دچار مشکل شود. برای جلوگیری از این مشکل، باید برنامه‌ریزی منظم برای بررسی و نگهداری سیستم هم‌بندی انجام شود.
همچنین، استفاده از تجهیزات و کابل‌های غیراستاندارد یا با کیفیت پایین می‌تواند باعث کاهش کارایی سیستم هم‌بندی شود. بنابراین، در انتخاب مواد و تجهیزات الکتریکی باید به استانداردهای ملی و بین‌المللی توجه کرد.
استانداردهای هم‌بندی در ایران
در ایران، طراحی و اجرای سیستم‌های هم‌بندی باید با توجه به استانداردهای ملی و بین‌المللی انجام شود. برخی از استانداردهای مهم در این زمینه عبارتند از:
- استاندارد ملی ایران ۳۸۸: این استاندارد مربوط به سیستم‌های هم‌بندی و زمین در ساختمان‌ها است و شامل نکات طراحی، اجرای و نگهداری سیستم‌های هم‌بندی می‌شود.
- استاندارد بین‌المللی IEC ۶۰۳۶۴: این استاندارد مربوط به طراحی سیستم‌های الکتریکی در ساختمان‌ها است و شامل نکات هم‌بندی و زمین نیز می‌شود.
- استاندارد ملی ایران ۶۰۰۵۰: این استاندارد مربوط به اصطلاحات الکتروتکنیک است و شامل تعریف و توضیحات مربوط به هم‌بندی و زمین می‌شود.
پیروی از این استانداردها نه تنها از برق‌گرفتگی جلوگیری می‌کند، بلکه باعث افزایش ایمنی و کارایی سیستم الکتریکی ساختمان می‌شود.
نکات پایانی و توصیه‌ها
هم‌بندی یک بخش اساسی از سیستم الکتریکی ساختمان است که نقش حیاتی در ایمنی افراد و تجهیزات دارد. برای اطمینان از کارایی سیستم هم‌بندی، باید به نکات زیر توجه کرد:
- در طراحی سیستم الکتریکی ساختمان، هم‌بندی را به عنوان یک بخش جدایی‌ناپذیر در نظر بگیرید.
- از مواد و تجهیزات با کیفیت و استاندارد برای اجرای سیستم هم‌بندی استفاده کنید.
- سیستم هم‌بندی را به صورت دوره‌ای بررسی و نگهداری کنید.
- در صورت نیاز، از خدمات متخصصان و مهندسان الکتریکی برای طراحی و اجرای سیستم هم‌بندی استفاده کنید.
در نهایت، ایمنی الکتریکی یک موضوع جدی است که باید با دقت و توجه به جزئیات مورد بررسی قرار گیرد. اگر شما نیز در زمینه طراحی یا اجرای سیستم‌های الکتریکی فعالیت می‌کنید، می‌توانید با مطالعه بیشتر در این زمینه، از خطرات الکتریکی در امان بمانید. برای اطلاعات بیشتر در مورد سیستم‌های الکتریکی و نکات ایمنی، می‌توانید به مقالات مرتبط در تایم به تایم مراجعه کنید.
