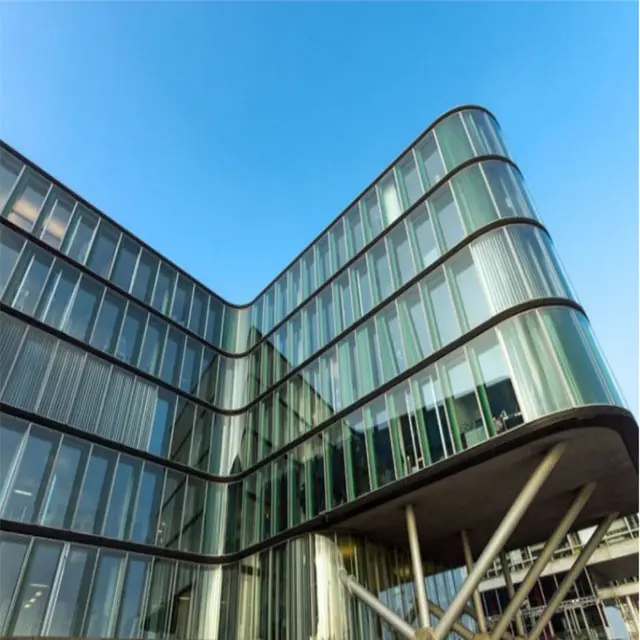

نمای کرتین وال یکی از پیشرفته‌ترین و محبوب‌ترین سیستم‌های نمای ساختمان در معماری مدرن است که با ترکیب فناوری پیشرفته و طراحی نوین، به ساختمان‌ها ظاهری شیک و عملکردی بهینه می‌بخشد. این سیستم که به عنوان “دیوار پرده‌ای” نیز شناخته می‌شود، به جای دیوارهای سنتی سنگی یا آجری، از پنل‌های شیشه‌ای یا آلومینیومی استفاده می‌کند که به صورت متحرک یا ثابت نصب می‌شوند. در این مقاله، به بررسی تعریف دقیق کرتین وال، روش‌های اجرای آن در ساختمان‌های مدرن، مزایا، معایب، نکات مهم طراحی و نصب، و همچنین نمونه‌های کاربردی در پروژه‌های معاصر می‌پردازیم.
تعریف کرتین وال و اصول کارکرد آن
کرتین وال یک سیستم نمای خارجی ساختمان است که به جای باربر بودن، تنها وظیفه محافظت در برابر عوامل محیطی مانند باران، باد، و تغییرات دمایی را بر عهده دارد. این سیستم از چهار بخش اصلی تشکیل شده است:
- پنل‌های نمای بیرونی: معمولاً از شیشه، آلومینیوم، یا ترکیبی از این دو ساخته می‌شوند. شیشه‌های استفاده شده در کرتین وال باید دارای استانداردهای بالا در terms of مقاومت در برابر ضربه، عایق‌بندی حرارتی و صوتی، و همچنین مقاومت در برابر تغییرات آب و هوایی باشند.
- سیستم نگهدارنده: شامل فریم‌های آلومینیومی یا فولادی است که پنل‌ها را در جای خود نگه می‌دارند. این فریم‌ها باید دارای طراحی دقیق و مقاومت بالا باشند تا بتوانند وزن پنل‌ها و فشارهای محیطی را تحمل کنند.
- سیستم آب‌بندی: برای جلوگیری از نفوذ رطوبت و هوا به داخل ساختمان طراحی شده است. این سیستم شامل لایه‌های عایق و مواد آب‌بندی است که در نقاط اتصال پنل‌ها و فریم‌ها نصب می‌شوند.
- سیستم عایق‌بندی: برای کاهش انتقال حرارت و صدا بین داخل و خارج ساختمان استفاده می‌شود. این سیستم می‌تواند شامل عایق‌های حرارتی مانند پلی‌اتیلن یا مواد پیشرفته‌تری مانند ژل عایق باشد.
کرتین وال به دو دسته اصلی تقسیم می‌شود:
- کرتین وال متحرک: پنل‌های این سیستم می‌توانند به صورت خودکار یا دستی باز و بسته شوند، که امکان کنترل نور و تهویه را فراهم می‌آورد.
- کرتین وال ثابت: پنل‌های این سیستم به صورت ثابت نصب می‌شوند و تنها وظیفه محافظت و عایق‌بندی را بر عهده دارند.
چگونه کرتین وال در ساختمان‌های مدرن اجرا می‌شود؟
اجرای کرتین وال یک فرایند پیچیده و دقیق است که نیاز به برنامه‌ریزی دقیق، انتخاب مواد با کیفیت، و اجرای حرفه‌ای دارد. مراحل کلی اجرای این سیستم به شرح زیر است:
۱. طراحی و مهندسی
مرحله اول و مهم‌ترین مرحله، طراحی دقیق سیستم کرتین وال است. در این مرحله، عوامل مختلفی مانند:
- موقعیت جغرافیایی ساختمان و شرایط آب و هوایی منطقه
- استانداردهای معماری و شهرسازی محلی
- نیازهای کاربردی مانند عایق‌بندی حرارتی و صوتی
- طراحی بصری و هماهنگی با سایر عناصر نمای ساختمان
بررسی می‌شوند. مهندسان باید نقشه‌های دقیقی از سیستم فریم، پنل‌ها، و سیستم‌های آب‌بندی و عایق‌بندی تهیه کنند. همچنین، انتخاب نوع شیشه، آلومینیوم، و سایر مواد باید بر اساس نیازهای پروژه و شرایط محیطی صورت گیرد.
۲. انتخاب مواد و تجهیزات
مواد استفاده شده در کرتین وال باید دارای کیفیت بالا و استانداردهای بین‌المللی باشند. برخی از مواد ضروری عبارتند از:
- شیشه: شیشه‌های دو جداره یا سه جداره با لایه‌های عایق گاز آرگون یا کریپتون برای بهبود عایق‌بندی حرارتی.
- آلومینیوم: فریم‌های آلومینیومی با پوشش ضدزنگ و ضدعفونی برای افزایش دوام و مقاومت در برابر عوامل محیطی.
- مواد آب‌بندی: نوارهای آب‌بندی مانند نئوپرن یا سیلیکون برای جلوگیری از نفوذ رطوبت.
- سیستم‌های مکانیکی: در صورت نیاز به کرتین وال متحرک، سیستم‌های مکانیکی مانند موتورهای الکتریکی و مکانیزم‌های باز و بسته کردن پنل‌ها.
انتخاب مواد باید بر اساس شرایط پروژه، بودجه، و نیازهای کاربردی انجام شود. برای مثال، در مناطق با باد شدید، استفاده از شیشه‌های با مقاومت بالاتر و فریم‌های قوی‌تر ضروری است.

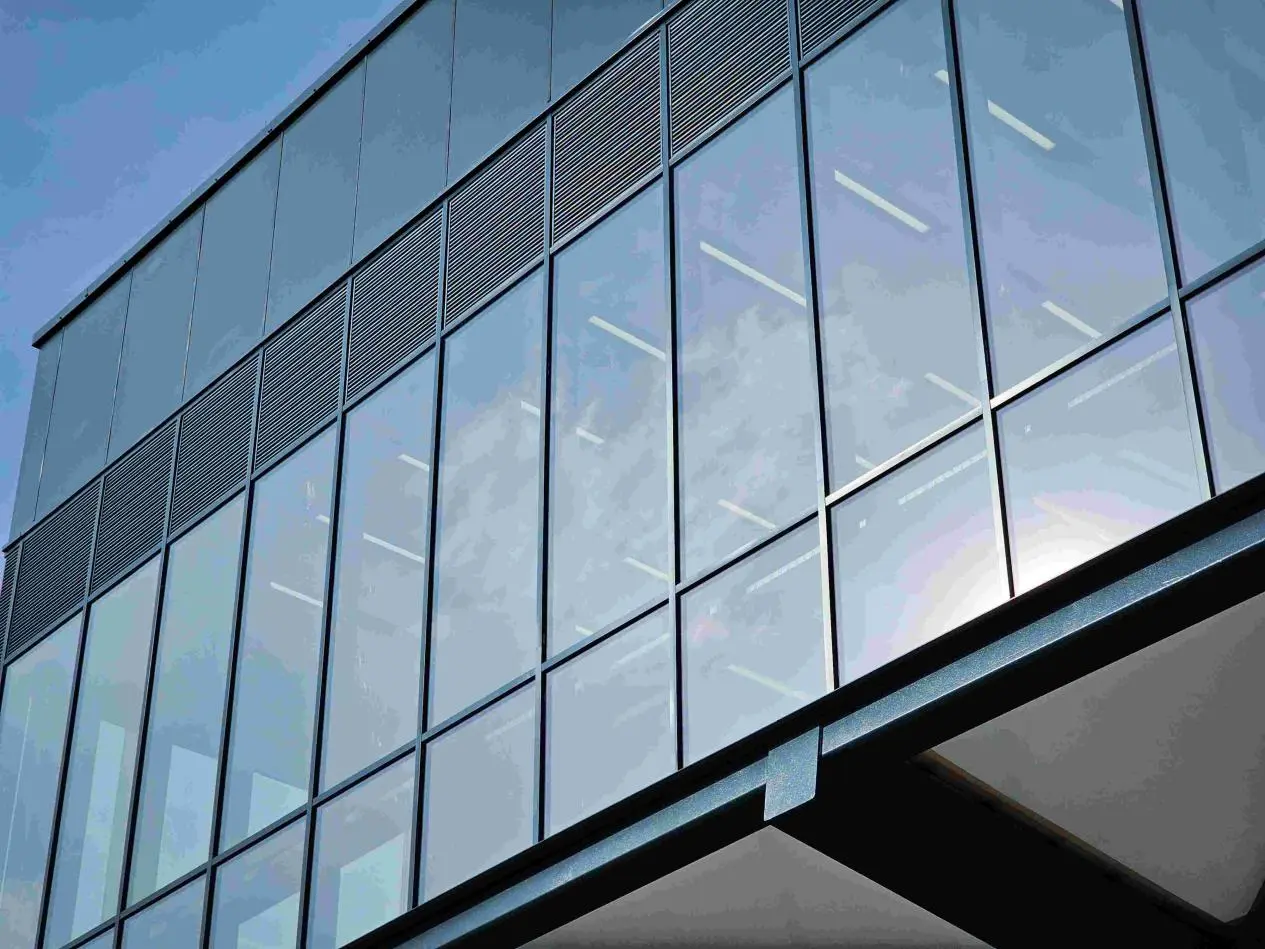

۳. نصب و مونتاژ
نصب کرتین وال باید توسط تیم‌های حرفه‌ای و با استفاده از تجهیزات مناسب انجام شود. مراحل نصب شامل:
- نصب فریم‌های اصلی بر روی سازه ساختمان
- مونتاژ پنل‌های نمای بیرونی بر روی فریم‌ها
- نصب سیستم‌های آب‌بندی و عایق‌بندی
- آزمایش عملکرد سیستم در شرایط مختلف
در این مرحله، دقت در نصب فریم‌ها و پنل‌ها بسیار مهم است، زیرا هرگونه اشتباه می‌تواند منجر به نفوذ آب، کاهش عایق‌بندی، یا حتی خطرات امنیتی شود. همچنین، استفاده از تجهیزات ایمنی مانند کمربندهای ایمنی و سیستم‌های حفاظت از سقوط اجباری است.
۴. آزمایش و بازرسی
پس از نصب، سیستم کرتین وال باید تحت آزمایش‌های مختلف قرار گیرد تا عملکرد صحیح آن تأیید شود. برخی از آزمایش‌های ضروری شامل:
- آزمایش نفوذ آب: برای بررسی مقاومت سیستم در برابر باران و رطوبت.
- آزمایش عایق‌بندی حرارتی: برای اندازه‌گیری میزان انتقال حرارت بین داخل و خارج ساختمان.
- آزمایش مقاومت در برابر باد: برای بررسی توانایی سیستم در تحمل فشارهای باد.
- آزمایش عملکرد مکانیکی (در صورت وجود): برای بررسی عملکرد سیستم‌های متحرک.
این آزمایش‌ها باید توسط کارشناسان مجرب و با استفاده از تجهیزات استاندارد انجام شوند تا از کیفیت و ایمنی سیستم اطمینان حاصل شود.
مزایا و معایب کرتین وال در ساختمان‌های مدرن
کرتین وال به دلیل ویژگی‌های منحصر به فرد خود، در پروژه‌های معماری مدرن بسیار محبوب است، اما مانند هر سیستم دیگری، مزایا و معایب خاص خود را دارد.
مزایا:
- طراحی مدرن و زیبا: کرتین وال به ساختمان‌ها ظاهری شیک و مدرن می‌بخشد و امکان طراحی‌های خلاقانه را فراهم می‌آورد.
- عایق‌بندی حرارتی و صوتی: با استفاده از شیشه‌های دو جداره و سیستم‌های عایق‌بندی پیشرفته، می‌توان انتقال حرارت و صدا را به حداقل رساند.
- نورپردازی طبیعی: استفاده از شیشه‌های شفاف یا نیمه شفاف، امکان ورود نور طبیعی به داخل ساختمان را افزایش می‌دهد و نیاز به نور مصنوعی را کاهش می‌دهد.
- ساده‌سازی ساخت و ساز: نسبت به دیوارهای سنتی، نصب کرتین وال سریع‌تر و ساده‌تر است و نیاز به کارهای سنگین ساخت‌وساز را کاهش می‌دهد.
- دوام و مقاومت: با استفاده از مواد با کیفیت و طراحی مناسب، کرتین وال می‌تواند برای سال‌ها بدون نیاز به تعمیرات اساسی دوام بیاورد.
معایب:
- هزینه بالا: نسبت به دیوارهای سنتی، هزینه اجرای کرتین وال بسیار بالاتر است، که این موضوع ممکن است برای برخی پروژه‌ها محدودکننده باشد.
- نیاز به نگهداری: سیستم‌های متحرک و پنل‌های شیشه‌ای نیاز به نگهداری دوره‌ای دارند، مانند تمیزکاری و بررسی سیستم‌های مکانیکی.
- احتیاط در مناطق زلزله‌خیز: در مناطق با خطر زلزله، طراحی و نصب کرتین وال باید با دقت بیشتری انجام شود تا در برابر لرزه‌های شدید مقاومت کند.
- محدودیت در عایق‌بندی: اگرچه کرتین وال دارای عایق‌بندی خوبی است، اما ممکن است در برخی شرایط، مانند مناطق بسیار سرد، نیاز به سیستم‌های عایق‌بندی اضافی داشته باشد.
نکات مهم در طراحی و اجرای کرتین وال
برای اجرای موفق یک سیستم کرتین وال، باید به نکات زیر توجه ویژه‌ای داشت:
۱. هماهنگی با طراحی معماری
کرتین وال باید به گونه‌ای طراحی شود که با سایر عناصر نمای ساختمان هماهنگی داشته باشد. برای مثال، استفاده از رنگ‌ها، مواد، و طرح‌های مشابه در پنل‌ها و سایر بخش‌های نمای ساختمان، یکپارچگی بصری را افزایش می‌دهد. همچنین، طراحی کرتین وال باید با سبک معماری ساختمان سازگار باشد، مثلاً در ساختمان‌های مدرن و شیشه‌ای، استفاده از پنل‌های شیشه‌ای شفاف مناسب‌تر است، در حالی که در ساختمان‌های سنتی‌تر، می‌توان از پنل‌های آلومینیومی با طرح‌های متنوع استفاده کرد.
۲. انتخاب مواد با کیفیت
کیفیت مواد استفاده شده در کرتین وال، تأثیر مستقیم بر عملکرد و دوام سیستم دارد. برای مثال:
- شیشه‌های استفاده شده باید دارای استانداردهای بین‌المللی مانند EN ۱۲۷۹ و EN ۱۰۹۶ باشند.
- فریم‌های آلومینیومی باید دارای پوشش ضدزنگ و ضدعفونی باشند.
- مواد آب‌بندی باید دارای مقاومت بالا در برابر تغییرات دمایی و رطوبت باشند.
استفاده از مواد ارزان و بدون استاندارد می‌تواند منجر به مشکلاتی مانند نفوذ آب، کاهش عایق‌بندی، یا حتی شکستن پنل‌ها شود.
۳. توجه به شرایط محیطی
شرایط آب و هوایی منطقه، یکی از عوامل مهم در طراحی و اجرای کرتین وال است. برای مثال:
- در مناطق با باران شدید، باید به سیستم‌های آب‌بندی و دrenaژ توجه ویژه‌ای داشت.
- در مناطق با دمای بسیار پایین یا بسیار بالا، استفاده از شیشه‌های با عایق‌بندی حرارتی بالا ضروری است.
- در مناطق با باد شدید، طراحی فریم‌ها و پنل‌ها باید به گونه‌ای باشد که بتوانند فشارهای باد را تحمل کنند.
بررسی دقیق شرایط محیطی و طراحی متناسب با آن، می‌تواند از بروز مشکلات در آینده جلوگیری کند.
۴. اجرای توسط تیم‌های حرفه‌ای
نصب کرتین وال یک فرایند تخصصی است که نیاز به دانش و تجربه دارد. استفاده از تیم‌های غیر حرفه‌ای یا بدون تجربه می‌تواند منجر به نصب نادرست، نفوذ آب، یا حتی خطرات امنیتی شود. بنابراین، انتخاب شرکت‌های معتبر و دارای تجربه در اجرای کرتین وال بسیار مهم است.
۵. نگهداری دوره‌ای
کرتین وال نیاز به نگهداری دوره‌ای دارد تا عملکرد بهینه خود را حفظ کند. برخی از اقدامات نگهداری شامل:
- تمیزکاری منظم پنل‌های شیشه‌ای و آلومینیومی
- بررسی سیستم‌های آب‌بندی و عایق‌بندی
- آزمایش عملکرد سیستم‌های متحرک (در صورت وجود)
- بررسی و تعمیرات دوره‌ای فریم‌ها و پنل‌ها
نگهداری منظم می‌تواند از بروز مشکلات جدی جلوگیری کرده و طول عمر سیستم را افزایش دهد.
نمونه‌های کاربردی کرتین وال در ساختمان‌های مدرن
کرتین وال در پروژه‌های معماری مدرن به صورت گسترده‌ای استفاده می‌شود و می‌توان نمونه‌های موفق بسیاری از آن در شهرهای بزرگ مشاهده کرد. برخی از کاربردهای رایج کرتین وال عبارتند از:

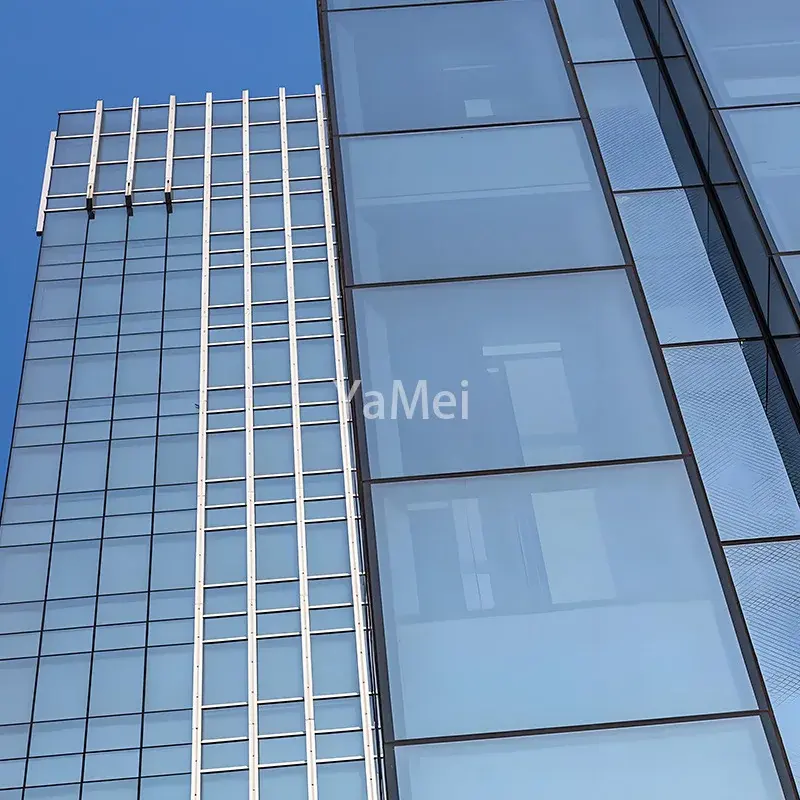

- ساختمان‌های اداری و تجاری: مانند برج‌های اداری، مراکز خرید، و هتل‌های مدرن که نیاز به نمای شیک و مدرن دارند.
- ساختمان‌های مسکونی مدرن: ویلاها و آپارتمان‌های لوکس که از کرتین وال برای ایجاد فضای داخلی روشن و مدرن استفاده می‌کنند.
- ساختمان‌های آموزشی: دانشگاه‌ها و مدارس که نیاز به فضای روشن و مدرن دارند.
- ساختمان‌های فرهنگی و ورزشی: مانند موزه‌ها، سالن‌های کنسرت، و استادیوم‌ها که از کرتین وال برای ایجاد نمای منحصر به فرد استفاده می‌کنند.
در پروژه‌های موفق، کرتین وال نه تنها وظیفه محافظت و عایق‌بندی را بر عهده دارد، بلکه به عنوان یک عنصر طراحی اصلی، هویت بصری ساختمان را شکل می‌دهد.
چالش‌ها و راهکارهای حل آنها
اجرای کرتین وال ممکن است با چالش‌هایی همراه باشد که با برنامه‌ریزی مناسب و استفاده از راهکارهای مناسب می‌توان آنها را حل کرد:
۱. هزینه بالا
یکی از اصلی‌ترین چالش‌ها، هزینه بالای اجرای کرتین وال است. برای کاهش هزینه‌ها، می‌توان:
- از مواد با کیفیت متوسط استفاده کرد (با توجه به استانداردهای لازم)
- در طراحی، از پنل‌های ساده‌تر و با هزینه کمتر استفاده کرد
- نصب را به صورت فازهای مختلف انجام داد تا هزینه‌های اولیه کاهش یابد
۲. مشکلات نصب در ارتفاعات
نصب کرتین وال در ارتفاعات ممکن است با چالش‌هایی مانند دسترسی محدود و نیاز به تجهیزات ایمنی همراه باشد. برای حل این مشکل:
- از سیستم‌های برش و جابجایی پیشرفته استفاده کرد
- تیم‌های نصب را با تجهیزات ایمنی کامل تجهیز کرد
- نصب را در شرایط آب و هوایی مناسب انجام داد
۳. مشکلات عایق‌بندی در مناطق سرد
در مناطق با دمای بسیار پایین، ممکن است سیستم کرتین وال نتواند به درستی عایق‌بندی حرارتی را انجام دهد. برای حل این مشکل:
- از شیشه‌های سه جداره با گاز آرگون یا کریپتون استفاده کرد
- سیستم‌های عایق‌بندی اضافی مانند پروفیل‌های عایق‌بندی حرارتی را نصب کرد
- از مواد با ضریب هدایت حرارتی پایین استفاده کرد
۴. مشکلات مربوط به صدا
در برخی موارد، کرتین وال ممکن است نتواند به درستی از انتقال صدا جلوگیری کند. برای بهبود عایق‌بندی صوتی:
- از شیشه‌های چند لایه با لایه‌های خاص ضدصدا استفاده کرد
- سیستم‌های عایق‌بندی صوتی اضافی را در فریم‌ها نصب کرد
- در طراحی، از پنل‌های سنگین‌تر استفاده کرد
نکات پایانی و توصیه‌ها
کرتین وال یک سیستم پیشرفته و کاربردی است که می‌تواند به ساختمان‌ها ظاهری مدرن و عملکردی بهینه ببخشد. برای اجرای موفق این سیستم، باید به نکات زیر توجه کرد:
- طراحی دقیق و مهندسی حرفه‌ای
- انتخاب مواد با کیفیت و استاندارد
- نصب توسط تیم‌های مجرب و با تجربه
- آزمایش و بازرسی پس از نصب
- نگهداری دوره‌ای و تعمیرات منظم
در صورت رعایت این نکات، کرتین وال می‌تواند به عنوان یک سیستم نمای ایده‌آل برای ساختمان‌های مدرن عمل کند و علاوه بر زیبایی، عملکرد بهینه‌ای نیز ارائه دهد.
