در دنیای ساخت‌وساز و معماری، نقشه‌های فنی نقش بسیار مهمی در اجرای پروژه‌ها دارند. یکی از این نقشه‌ها که اغلب برای مهندسان و کارفرمایان مهم است، نقشه سازه یا نقشه اسکلت ساختمان می‌باشد. این نقشه‌ها جزئیات دقیقی از اسکلت و ساختار اصلی ساختمان را نشان می‌دهند و به عنوان راهنمای اصلی برای اجرای صحیح پروژه عمل می‌کنند. اما نقشه سازه دقیقاً چیست و چگونه جزئیات اسکلت ساختمان را مشخص می‌کند؟ در این راهنما سعی می‌کنیم به این سوالات پاسخ دهیم و به شما کمک کنیم تا با این مفهوم مهم آشنا شوید.

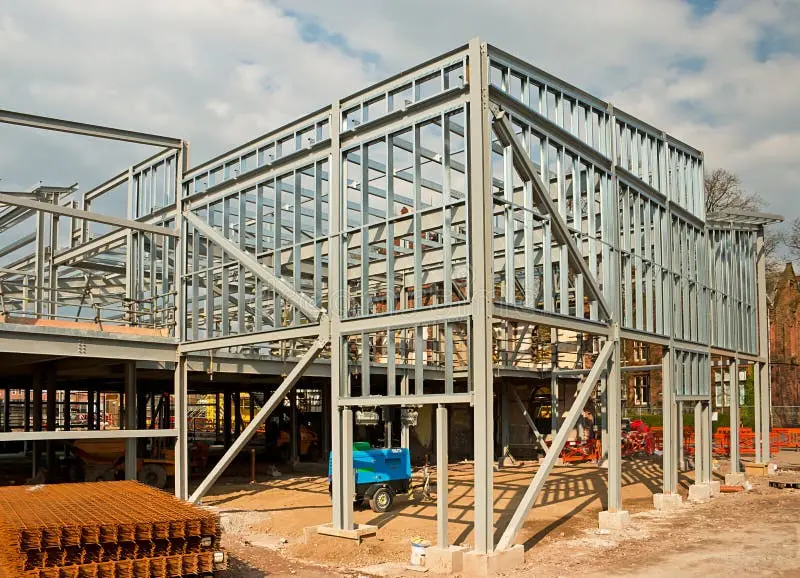

نقشه سازه چیست؟
نقشه سازه یا نقشه اسکلت ساختمان، یک نقشه فنی است که توسط مهندسان سازه تهیه می‌شود و شامل جزئیات کامل اسکلت و ساختار اصلی ساختمان می‌باشد. این نقشه‌ها به عنوان پایه و اساس برای اجرای صحیح پروژه‌های ساختمانی عمل می‌کنند و شامل اطلاعاتی مانند نوع مصالح، ابعاد، موقعیت ستون‌ها، تیرها، دال‌ها، پی‌ها و سایر عناصر سازه‌ای می‌باشند.
نقشه سازه به مهندسان و کارگران کمک می‌کند تا بدانند که چگونه باید اسکلت ساختمان را طراحی و اجرا کنند. این نقشه‌ها همچنین به کارفرمایان کمک می‌کنند تا از کیفیت و دقت اجرای پروژه اطمینان حاصل کنند. بدون نقشه سازه، اجرای یک پروژه ساختمانی به دردسرهای بسیاری منجر خواهد شد و احتمال خطا و اشتباه در اجرای اسکلت ساختمان بسیار بالا خواهد رفت.
چرا نقشه سازه مهم است؟
اهمیت نقشه سازه در پروژه‌های ساختمانی به چند دلیل است:
- دقت در اجرای اسکلت: نقشه سازه جزئیات دقیقی از ابعاد و موقعیت عناصر سازه‌ای را مشخص می‌کند، که این امر به کاهش خطا و افزایش دقت در اجرای اسکلت کمک می‌کند.
- استفاده بهینه از مصالح: با داشتن نقشه سازه، می‌توان مصالح مورد نیاز را به صورت دقیق محاسبه کرد و از هدر رفتن منابع جلوگیری نمود.
- امنیت ساختمان: اسکلت ساختمان باید به گونه‌ای طراحی شود که بتواند بارهای مختلف را تحمل کند. نقشه سازه این اطمینان را می‌دهد که ساختمان از نظر سازه‌ای ایمن است.
- کاهش هزینه‌ها: با داشتن نقشه دقیق، می‌توان از هزینه‌های غیرضروری جلوگیری کرد و پروژه را به صورت اقتصادی‌تر اجرا نمود.

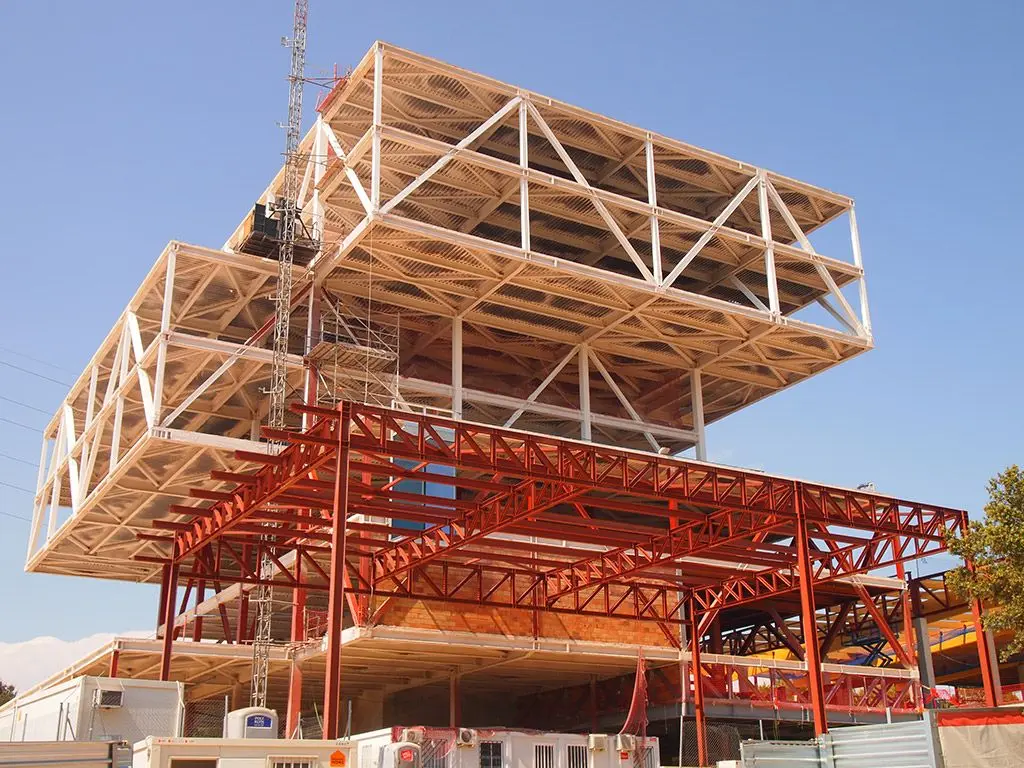

جزئیات نقشه سازه و نحوه مشخص کردن اسکلت ساختمان
نقشه سازه شامل چندین بخش مهم است که هر کدام جزئیات خاصی از اسکلت ساختمان را مشخص می‌کنند. در ادامه به بررسی این جزئیات می‌پردازیم:
۱. موقعیت و ابعاد ستون‌ها
ستون‌ها یکی از عناصر اصلی اسکلت ساختمان هستند و نقش مهمی در تحمل بارهای عمودی دارند. در نقشه سازه، موقعیت دقیق ستون‌ها با استفاده از مختصات و ابعاد مشخص می‌شود. این اطلاعات شامل قطر، ارتفاع و فاصله بین ستون‌ها می‌باشد. مهندسان با استفاده از این اطلاعات، می‌توانند ستون‌ها را به درستی طراحی و اجرا کنند.
۲. طراحی و موقعیت تیرها
تیرها نیز مانند ستون‌ها، بارهای ساختمان را به ستون‌ها منتقل می‌کنند. در نقشه سازه، ابعاد، نوع و موقعیت تیرها مشخص می‌شود. این اطلاعات شامل طول، عرض، ارتفاع و نوع تیر (مثلاً تیر آرمه یا تیر فولادی) می‌باشد. طراحی صحیح تیرها به این معنی است که باید بتوانند بارهای وارده را به ستون‌ها منتقل کنند و از خمش یا شکستن جلوگیری نمایند.
۳. دال‌ها و سقف‌ها
دال‌ها یا سقف‌ها، بخش‌هایی از ساختمان هستند که بارهای افقی و عمودی را تحمل می‌کنند. در نقشه سازه، نوع دال (مثلاً دال بتنی یا دال فلزی)، ضخامت، ابعاد و موقعیت آن مشخص می‌شود. این اطلاعات به مهندسان کمک می‌کند تا دال‌ها را به گونه‌ای طراحی کنند که بتوانند بارهای وارده را به تیرها و ستون‌ها منتقل کنند.

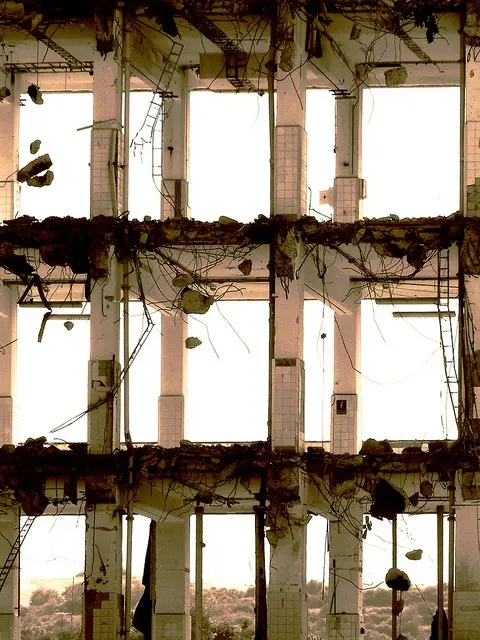

۴. پی‌ها و فونداسیون
پی‌ها یا فونداسیون، بخش زیرین ساختمان هستند که بارهای ساختمان را به زمین منتقل می‌کنند. در نقشه سازه، نوع پی (مثلاً پی گسترده یا پی عمیق)، ابعاد، عمق و موقعیت آن مشخص می‌شود. طراحی صحیح پی‌ها به این معنی است که باید بتوانند بارهای ساختمان را به صورت یکنواخت به زمین منتقل کنند و از نشست یا ترک خوردن ساختمان جلوگیری نمایند.
چگونه می‌توانیم از نقشه سازه استفاده کنیم؟
استفاده از نقشه سازه به چندین مرحله تقسیم می‌شود که هر کدام دارای اهمیت خاصی هستند:
۱. مطالعه دقیق نقشه
اولین مرحله استفاده از نقشه سازه، مطالعه دقیق آن است. باید تمام جزئیات نقشه را درک کرد و از اطلاعات موجود در آن استفاده نمود. این شامل بررسی موقعیت ستون‌ها، تیرها، دال‌ها و پی‌ها می‌باشد. همچنین باید به نوع مصالح و ابعاد دقیق توجه کرد.
۲. تطبیق نقشه با شرایط واقعی
پس از مطالعه نقشه، باید آن را با شرایط واقعی سازه تطبیق داد. این شامل بررسی زمین، نوع خاک، بارهای وارده و سایر عوامل محیطی می‌باشد. در برخی موارد ممکن است نیاز به تغییراتی در نقشه باشد تا با شرایط واقعی سازگار شود.
۳. اجرای صحیح اسکلت
در مرحله اجرای اسکلت، باید دقیقاً مطابق با نقشه سازه عمل کرد. این شامل نصب ستون‌ها، تیرها، دال‌ها و پی‌ها به صورت دقیق و مطابق با ابعاد و موقعیت مشخص شده در نقشه می‌باشد. استفاده از مصالح مناسب و اجرای صحیح به افزایش کیفیت و امنیت ساختمان کمک می‌کند.
۴. کنترل کیفیت
در طول اجرای پروژه، باید کنترل کیفیت انجام شود تا از دقت و صحت اجرای اسکلت اطمینان حاصل شود. این شامل بررسی ابعاد، موقعیت و کیفیت مصالح استفاده شده می‌باشد. در صورت وجود هرگونه خطا یا اشتباه، باید فوراً اصلاح شود.
نکات مهم در طراحی نقشه سازه
در طراحی نقشه سازه، باید به چندین نکته مهم توجه کرد:
- استانداردهای فنی: نقشه سازه باید مطابق با استانداردهای فنی و قوانین مربوطه طراحی شود. این استانداردها شامل استانداردهای ملی و بین‌المللی می‌باشند.
- مصالح مناسب: انتخاب مصالح مناسب برای اسکلت ساختمان بسیار مهم است. باید مصالحی استفاده شود که بتوانند بارهای وارده را تحمل کنند و از نظر اقتصادی نیز مناسب باشند.
- طراحی ایمن: طراحی اسکلت باید به گونه‌ای باشد که بتواند بارهای مختلف را تحمل کند و از نظر ایمنی مناسب باشد.
- دقت در محاسبات: محاسبات مربوط به بارها، نیروهای داخلی و سایر پارامترهای سازه‌ای باید دقیق و صحیح باشند.
در صورت نیاز به اطلاعات بیشتر در مورد نقشه‌های فنی و جزئیات ساخت‌وساز، می‌توانید به مقاله‌های مرتبط در تایم به تایم مراجعه کنید. این مقاله‌ها به شما کمک می‌کنند تا با مفاهیم مختلف ساخت‌وساز و نقشه‌کشی آشنا شوید و بتوانید پروژه‌های خود را به بهترین شکل ممکن اجرا کنید.
در نهایت، نقشه سازه یکی از ابزارهای اساسی در اجرای پروژه‌های ساختمانی است. با درک دقیق این نقشه‌ها و استفاده صحیح از آن‌ها، می‌توانید از دقت، ایمنی و کیفیت پروژه خود اطمینان حاصل کنید. مطالعه و استفاده از این راهنما می‌تواند به شما کمک کند تا با جزئیات نقشه سازه آشنا شوید و پروژه‌های خود را به بهترین شکل ممکن اجرا کنید.
