نخستین قدم برای درک نقشه‌برداری سه‌بعدی با استفاده از فناوری LiDAR، شناخت دقیق این فناوری و نحوه عملکرد آن است. LiDAR مخفف عبارت انگلیسی “Light Detection and Ranging” است که به فارسی به معنای «تشخیص و اندازه‌گیری با نور» می‌باشد. این فناوری با استفاده از پرتوهای لیزر، فاصله‌ها را با دقت بسیار بالا اندازه‌گیری می‌کند و داده‌های سه‌بعدی دقیقی از محیط اطراف تولید می‌کند. در این راهنما، به طور ساده و گام به گام به شرح نحوه انجام این فرایند می‌پردازیم تا خوانندگان بتوانند با اصول اولیه این فناوری آشنا شوند و برای شروع کار آماده شوند.
اصول پایه فناوری LiDAR
LiDAR با ارسال پرتوهای لیزر به سمت یک هدف و اندازه‌گیری زمان بازگشت آن‌ها به دستگاه، فاصله را محاسبه می‌کند. این فرایند به صورت پیوسته و با سرعت بسیار بالا انجام می‌شود تا یک مدل سه‌بعدی از محیط ایجاد شود. در واقع، LiDAR مانند یک رادار است، اما به جای استفاده از امواج رادیویی، از نور لیزر استفاده می‌کند که دقت بسیار بالاتری دارد.
دستگاه LiDAR از چند بخش اصلی تشکیل شده است:
- منبع لیزر: که پرتوهای لیزر را تولید می‌کند.
- اسکنر: که پرتوهای لیزر را به سمت هدف هدایت می‌کند و زمان بازگشت آن‌ها را اندازه‌گیری می‌کند.
- تلسکوپ: که پرتوهای بازتابیده شده را دریافت می‌کند.
- سیستم ثبت داده: که اطلاعات دریافتی را پردازش و ذخیره می‌کند.
- سیستم موقعیت‌یاب: که شامل GPS و سیستم‌های ناوبری برای تعیین موقعیت دقیق دستگاه است.
این داده‌ها سپس توسط نرم‌افزارهای تخصصی پردازش می‌شوند تا مدل‌های سه‌بعدی دقیقی از محیط، مانند ساختمان‌ها، درختان، زمین‌ها یا حتی زیرساخت‌های شهری، ایجاد شود.
نحوه انجام نقشه‌برداری با LiDAR
برای انجام نقشه‌برداری با LiDAR، چند مرحله اساسی وجود دارد که باید به ترتیب انجام شوند:
مرحله اول: آماده‌سازی پروژه
در این مرحله، اهداف پروژه مشخص می‌شود. آیا نقشه‌برداری برای یک ساختمان، یک منطقه جنگلی، یک زیرساخت شهری یا یک پروژه عمرانی است؟ همچنین باید مشخص شود که چه سطح دقت مورد نیاز است و چه نوع داده‌ها باید جمع‌آوری شوند. برای مثال، در پروژه‌های عمرانی ممکن است نیاز به داده‌های بسیار دقیق از زمین و زیرساخت‌ها باشد، در حالی که در نقشه‌برداری جنگلی، اطلاعات مربوط به ارتفاع درختان و چگالی جنگل اهمیت دارد.
همچنین، باید دستگاه LiDAR مناسب برای پروژه انتخاب شود. دستگاه‌های LiDAR به دو دسته اصلی تقسیم می‌شوند:
- LiDAR زمینی (Ground-based LiDAR): برای نقشه‌برداری در مقیاس کوچک و دقت بالا استفاده می‌شود، مانند نقشه‌برداری ساختمان‌ها یا زیرساخت‌های شهری.
- LiDAR هوایی (Airborne LiDAR): که از هواپیما یا بالون استفاده می‌شود و برای نقشه‌برداری در مقیاس بزرگ، مانند مناطق وسیع یا مناطق کوهستانی، مناسب است.
مرحله دوم: جمع‌آوری داده‌ها
پس از آماده‌سازی، مرحله اصلی جمع‌آوری داده‌ها آغاز می‌شود. در این مرحله، دستگاه LiDAR به کار گرفته می‌شود و داده‌های اولیه جمع‌آوری می‌گردند. برای مثال:
- در LiDAR زمینی، دستگاه روی یک سه‌پایه یا خودرو نصب می‌شود و به صورت دستی یا خودکار اسکن محیط را انجام می‌دهد.
- در LiDAR هوایی، دستگاه روی یک هواپیما یا بالون نصب می‌شود و در ارتفاع مشخصی از منطقه پرواز می‌کند تا داده‌های لازم را جمع‌آوری کند.
در این مرحله، سیستم موقعیت‌یاب (GPS) و سیستم‌های ناوبری نیز فعال هستند تا موقعیت دقیق دستگاه در هر لحظه ثبت شود. این اطلاعات سپس با داده‌های لیزر ترکیب می‌شوند تا یک مدل سه‌بعدی دقیق ایجاد شود.
مرحله سوم: پردازش داده‌ها
داده‌های خام جمع‌آوری شده توسط LiDAR شامل میلیون‌ها نقطه سه‌بعدی هستند که نیاز به پردازش دارند. این پردازش شامل فیلتر کردن نویزها، حذف نقاط غیرضروری و تبدیل داده‌ها به یک مدل قابل استفاده است. نرم‌افزارهای تخصصی مانند CloudCompare، AutoCAD یا نرم‌افزارهای خاص LiDAR برای این کار استفاده می‌شوند.

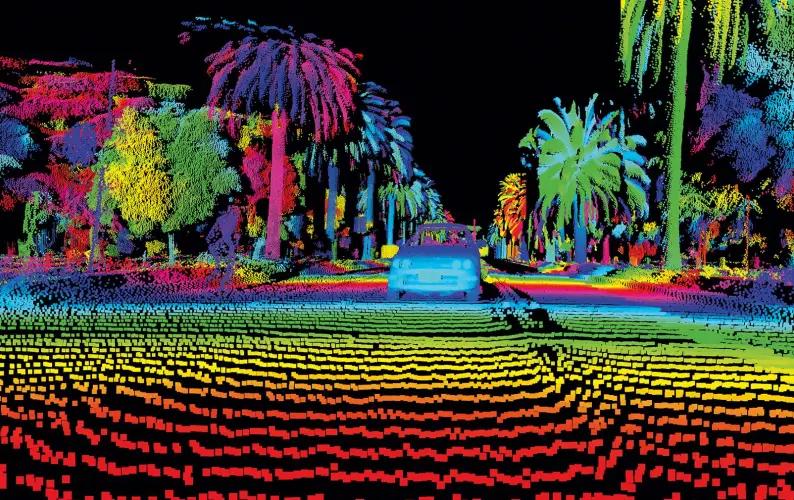

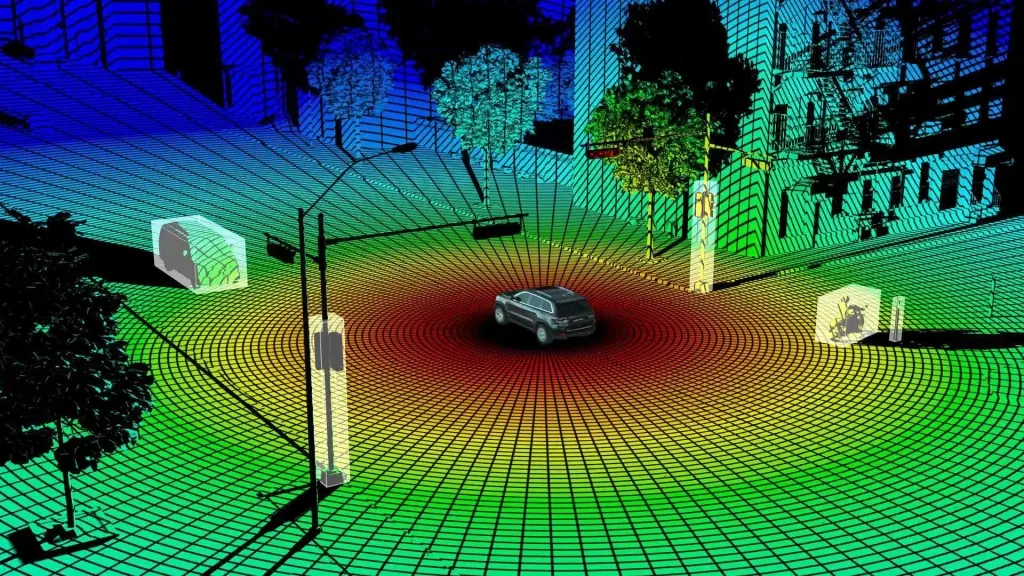

در این مرحله، داده‌ها به صورت «پوسته نقطه‌ای» (Point Cloud) نمایش داده می‌شوند که شامل میلیون‌ها نقطه با مختصات سه‌بعدی است. سپس این داده‌ها می‌توانند برای ایجاد مدل‌های سه‌بعدی، نقشه‌های ارتفاعی یا تحلیل‌های مختلف استفاده شوند.
دستگاه‌های LiDAR و کاربردهای آن‌ها
دستگاه‌های LiDAR در انواع مختلفی تولید می‌شوند و هر کدام برای کاربردهای خاصی طراحی شده‌اند. برای مثال:

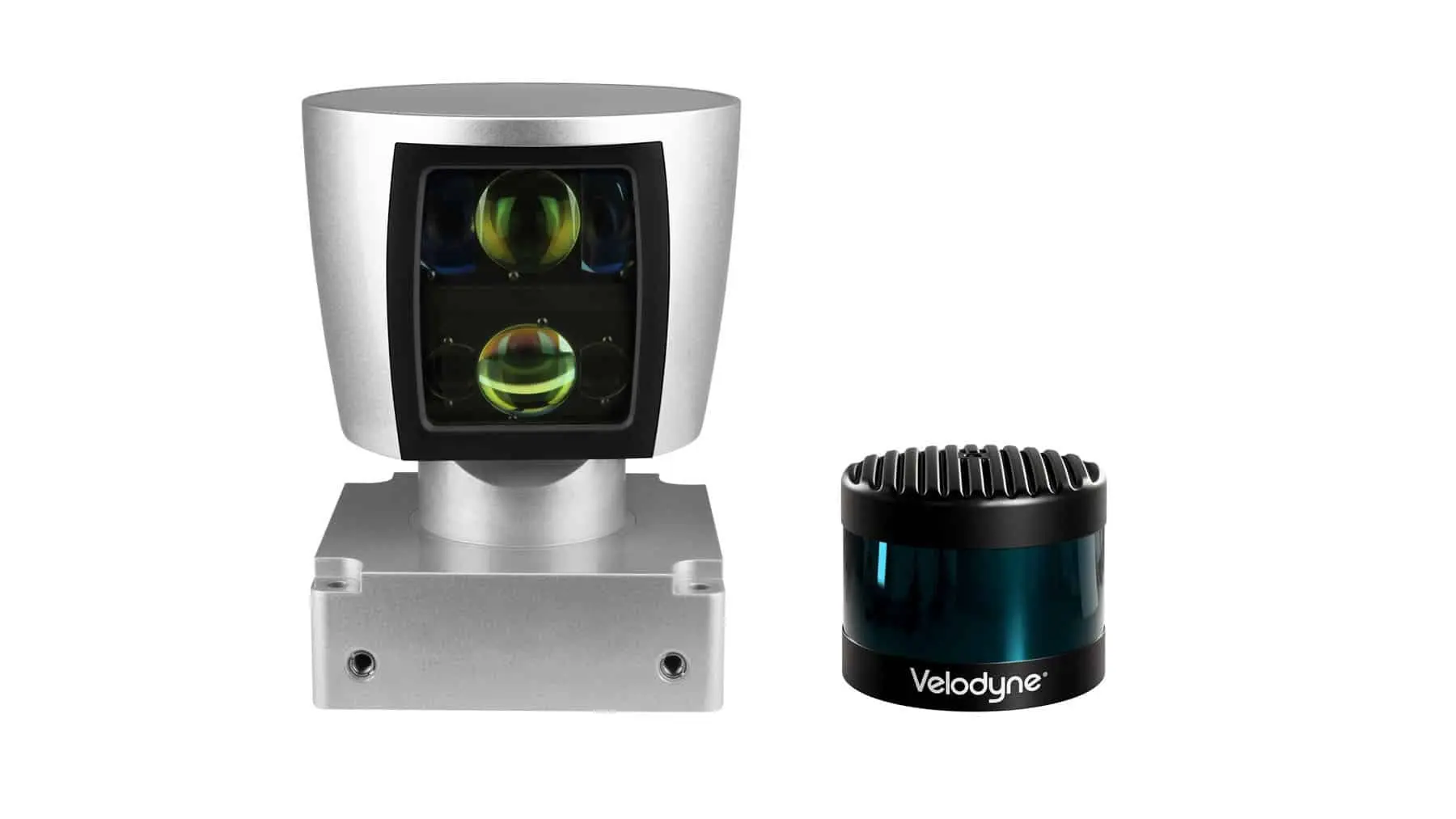

- دستگاه‌های LiDAR زمینی: برای نقشه‌برداری دقیق در مقیاس کوچک، مانند ساختمان‌ها یا زیرساخت‌های شهری استفاده می‌شوند. این دستگاه‌ها معمولاً روی سه‌پایه یا خودرو نصب می‌شوند و دقت بسیار بالایی دارند.

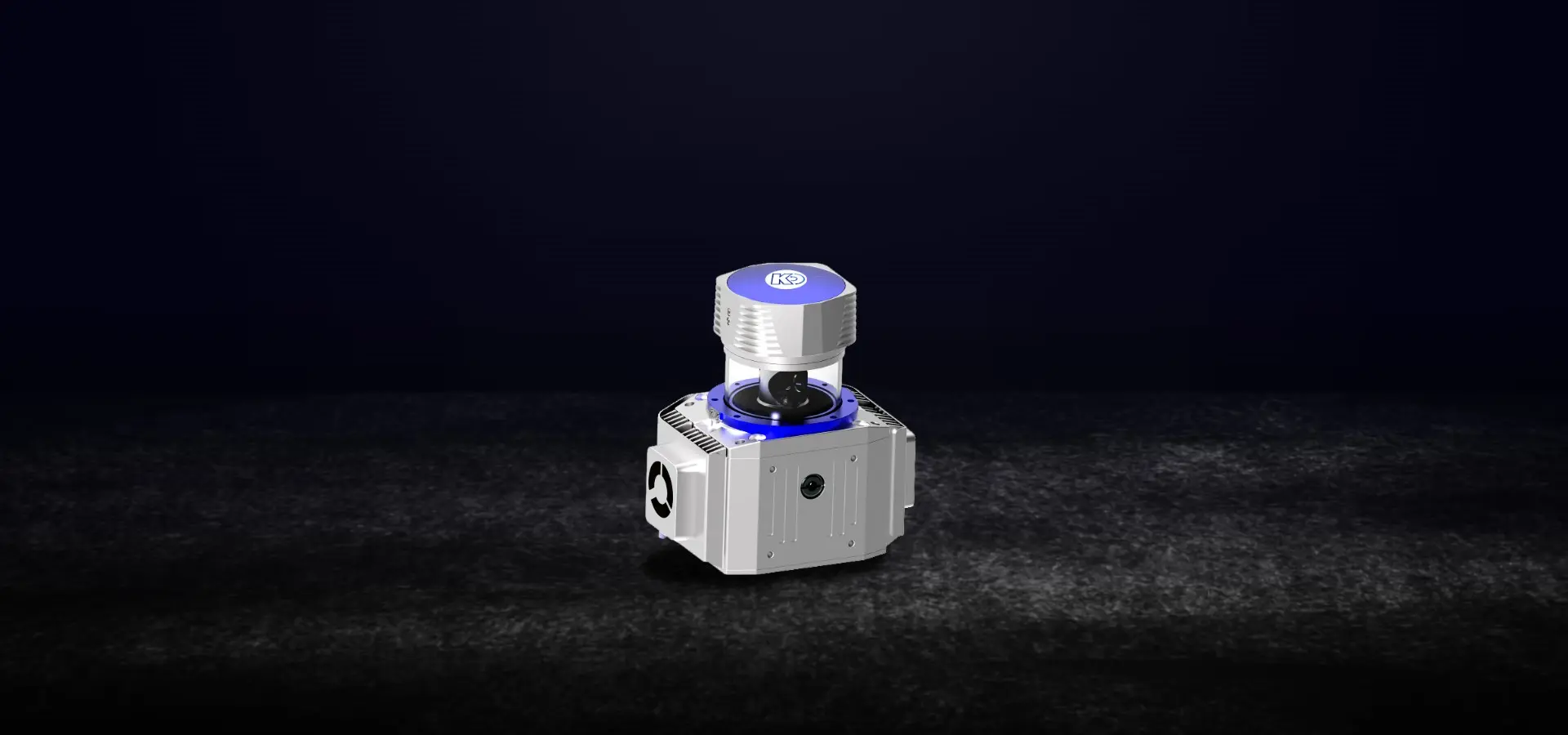

- دستگاه‌های LiDAR هوایی: برای نقشه‌برداری در مناطق وسیع استفاده می‌شوند. این دستگاه‌ها روی هواپیما، بالون یا حتی ماهواره نصب می‌شوند و می‌توانند داده‌های بسیار گسترده‌ای را در زمان کوتاه جمع‌آوری کنند.
- دستگاه‌های LiDAR موبایل: که روی خودروها یا دستگاه‌های حمل‌ونقل نصب می‌شوند و برای نقشه‌برداری در حین حرکت استفاده می‌شوند.
چالش‌ها و نکات مهم در استفاده از LiDAR
با وجود دقت و کارایی بالای LiDAR، استفاده از این فناوری نیز با چالش‌هایی همراه است:
- هزینه: دستگاه‌های LiDAR معمولاً گران هستند و نیاز به تخصص برای استفاده از آن‌ها دارند.
- پردازش داده: حجم داده‌های تولید شده توسط LiDAR بسیار زیاد است و نیاز به سخت‌افزار و نرم‌افزار قدرتمند برای پردازش دارد.
- دقت: دقت داده‌ها بستگی به نوع دستگاه، ارتفاع پرواز (در LiDAR هوایی) و شرایط محیطی دارد.
- حریم خصوصی: استفاده از LiDAR در مناطق مسکونی یا حساس ممکن است با محدودیت‌های قانونی مواجه شود.
برای شروع کار با LiDAR، توصیه می‌شود ابتدا با اصول پایه این فناوری آشنا شده و سپس با استفاده از منابع آموزشی و تجربی، به کار عملی بپردازید. همچنین، مطالعه مقالات و راهنمای‌های تخصصی در این زمینه می‌تواند بسیار کمک‌کننده باشد. برای اطلاعات بیشتر در مورد کاربردهای مختلف فناوری‌های نقشه‌برداری و راهنمای‌های عملی، می‌توانید به تایم به تایم مراجعه کنید.
در نهایت، LiDAR یک فناوری قدرتمند و در حال رشد است که کاربردهای گسترده‌ای در زمینه‌های مختلف دارد. با شناخت اصول پایه و مراحل انجام نقشه‌برداری با این فناوری، می‌توانید گام‌های اولیه را برای استفاده از آن بردارید و در پروژه‌های خود از دقت و کارایی بالای آن بهره‌مند شوید.
