انتخاب قطر لوله آب در ساختمان یکی از تصمیمات فنی و اقتصادی مهمی است که بر عملکرد سیستم لوله‌کشی، فشار آب و هزینه‌های نصب تأثیر مستقیم دارد. اگرچه ممکن است در ابتدا به نظر برسد که انتخاب قطر لوله تنها به بودجه یا سلیقه بستگی دارد، اما در واقع عوامل متعددی مانند تعداد طبقات، تعداد مصرف‌کنندگان، فشار مورد نیاز و حتی نوع مصالح استفاده شده در ساخت لوله‌ها، نقش تعیین‌کننده‌ای در این انتخاب دارند.
چرا قطر لوله مهم است؟
قطر لوله آب به دو صورت بر سیستم لوله‌کشی تأثیر می‌گذارد:
- فشار آب: لوله‌های باریک‌تر باعث افزایش مقاومت در برابر جریان آب می‌شوند و فشار آب را کاهش می‌دهند، به‌ویژه در ارتفاعات بالاتر یا در سیستم‌هایی با تعداد زیادی مصرف‌کننده.
- هدررفت انرژی و هزینه: لوله‌های بسیار باریک علاوه بر کاهش فشار، باعث افزایش مصرف انرژی پمپ‌ها و هزینه‌های عملیاتی می‌شوند، زیرا سیستم برای جبران افت فشار باید با فشار بیشتری کار کند.
در مقابل، لوله‌های بسیار ضخیم‌تر از حد نیاز علاوه بر افزایش هزینه‌های اولیه، ممکن است باعث ایجاد جریان‌های غیرمعمول و حتی صداهای ناخواسته در لوله‌کشی شوند. بنابراین، انتخاب قطر مناسب نیازمند تحلیل دقیق نیازهای سیستم است.
عوامل مؤثر در انتخاب قطر لوله آب
برای انتخاب قطر مناسب لوله آب، باید به چندین عامل کلیدی توجه کرد:
۱. تعداد طبقات و ارتفاع ساختمان
در ساختمان‌های چند طبقه، فشار آب در طبقات بالاتر به دلیل ارتفاع بیشتر، کاهش می‌یابد. برای مثال، در یک ساختمان ۵ طبقه، لوله‌های ورودی به طبقات بالایی باید قطر بزرگتری داشته باشند تا فشار آب در آن طبقات نیز مناسب باشد. در غیر این صورت، مصرف‌کنندگان در طبقات بالاتر ممکن است با فشار ضعیف یا حتی قطع آب مواجه شوند.
۲. تعداد مصرف‌کنندگان همزمان
اگر در یک واحد مسکونی یا تجاری تعداد زیادی مصرف‌کننده همزمان وجود داشته باشد (مثلاً در یک هتل یا آپارتمان با تعداد زیادی واحد)، لوله‌های باریک ممکن است نتوانند جریان آب کافی را تأمین کنند. در چنین مواردی، قطر لوله باید بر اساس ظرفیت جریان آب برای تعداد مصرف‌کنندگان طراحی شود.
۳. نوع مصالح لوله
مصالح مختلف لوله‌ها مانند فولاد گالوانیز، مس، پلی‌پروپیلن (PPR) یا پلی‌اتیلن (PE) دارای ویژگی‌های متفاوتی در terms of مقاومت در برابر فشار و سایش هستند. برای مثال، لوله‌های مسی به دلیل مقاومت بالا در برابر خوردگی، معمولاً قطر کوچکتری نسبت به لوله‌های پلاستیکی برای همان فشار مورد نیاز دارند. در مقابل، لوله‌های پلاستیکی که مقاومت کمتری در برابر فشار دارند، باید با قطر بزرگتری نصب شوند تا از افت فشار جلوگیری شود.
۴. فشار آب ورودی
فشار آب ورودی به ساختمان نیز نقش مهمی در انتخاب قطر لوله دارد. اگر فشار آب ورودی به ساختمان بسیار بالا باشد، ممکن است لوله‌های باریک‌تر نیز بتوانند جریان مناسب را تأمین کنند. اما در مناطق با فشار آب پایین، لوله‌های ضخیم‌تر ضروری هستند تا افت فشار در طول مسیر کاهش یابد.
چگونه قطر لوله را محاسبه کنیم؟
برای محاسبه قطر مناسب لوله آب، می‌توان از روش‌های تجربی یا فرمول‌های مهندسی استفاده کرد. یکی از روش‌های ساده برای شروع، استفاده از جداول استاندارد لوله‌کشی است که بر اساس تعداد مصرف‌کنندگان، ارتفاع ساختمان و فشار مورد نیاز، قطر لوله را پیشنهاد می‌دهند.
به عنوان مثال، در یک ساختمان ۳ طبقه با ۲ واحد در هر طبقه، اگر فشار آب ورودی ۳ بار باشد، قطر لوله اصلی ورودی به ساختمان معمولاً بین ۲۵ تا ۳۲ میلی‌متر و قطر لوله‌های داخلی هر واحد بین ۱۶ تا ۲۰ میلی‌متر پیشنهاد می‌شود. اما این مقادیر می‌توانند بر اساس شرایط خاص تغییر کنند.
در صورت نیاز به دقت بیشتر، می‌توان از فرمول‌های هیدرولیکی مانند فرمول هازن-ویلیامز یا دارسی-وایسباخ استفاده کرد که افت فشار در لوله را بر اساس قطر، طول لوله، سرعت جریان و ضریب اصطکاک محاسبه می‌کنند. این فرمول‌ها معمولاً توسط مهندسان مکانیک یا لوله‌کشی استفاده می‌شوند.
تأثیر قطر لوله بر فشار آب
یکی از مهم‌ترین تأثیرات قطر لوله بر عملکرد سیستم لوله‌کشی، تغییرات در فشار آب است. با کاهش قطر لوله، مقاومت در برابر جریان آب افزایش می‌یابد و این مقاومت باعث افت فشار در طول مسیر لوله می‌شود. این افت فشار می‌تواند به صورت زیر تحلیل شود:
- افت فشار در لوله‌های باریک: در لوله‌های باریک، سرعت جریان آب افزایش می‌یابد و در نتیجه انرژی جنبشی آب به انرژی فشار تبدیل نمی‌شود، بلکه به صورت گرما از دست می‌رود. این امر باعث کاهش فشار در خروجی لوله می‌شود.
- افت فشار در لوله‌های طولانی: در سیستم‌های لوله‌کشی طولانی، حتی اگر قطر لوله مناسب باشد، افت فشار به دلیل اصطکاک بین آب و دیواره لوله رخ می‌دهد. در این موارد، استفاده از لوله‌های با قطر بزرگتر یا استفاده از پمپ‌های فشار قوی می‌تواند کمک‌کننده باشد.
- تأثیر ارتفاع: در ساختمان‌های بلند، فشار آب در طبقات بالاتر به دلیل ارتفاع بیشتر کاهش می‌یابد. برای جبران این افت، باید یا قطر لوله افزایش یابد یا از پمپ‌های فشار قوی استفاده شود.
برای مثال، در یک ساختمان ۱۰ طبقه، اگر قطر لوله ورودی به طبقات بالایی کمتر از ۳۲ میلی‌متر باشد، فشار آب در طبقات ۸ تا ۱۰ ممکن است به حد قابل توجهی کاهش یابد و مصرف‌کنندگان با فشار ضعیف یا قطع آب مواجه شوند.
نکات مهم در نصب لوله آب
به علاوه انتخاب قطر مناسب، نکات دیگری نیز در نصب لوله آب باید مد نظر قرار گیرند:
- استفاده از لوله‌های با کیفیت: لوله‌های با کیفیت پایین ممکن است به سرعت دچار خوردگی یا رسوب شوند و باعث کاهش قطر داخلی لوله و افت فشار شوند.
- پاکسازی و ضدعفونی: قبل از استفاده، لوله‌ها باید پاکسازی و ضدعفونی شوند تا از آلودگی آب جلوگیری شود.
- نصب صحیح: لوله‌ها باید به درستی نصب شوند تا از ایجاد خمیدگی یا فشار غیرمعمول جلوگیری شود.
- استفاده از شیرآلات مناسب: شیرآلات مانند شیرهای قطع و وصل، شیرهای تنظیم فشار و شیرهای برگشت باید به درستی انتخاب و نصب شوند.
چه نوع لوله برای چه شرایطی مناسب است؟
انتخاب نوع لوله نیز به شرایط خاص ساختمان بستگی دارد. هر نوع لوله دارای مزایا و معایبی است:

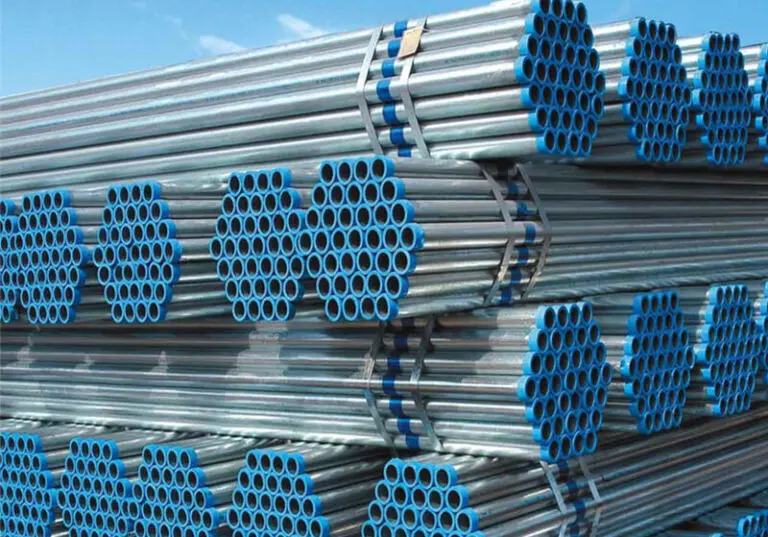

- لوله‌های فولادی گالوانیز: مقاومت بالا در برابر فشار و خوردگی، اما ممکن است در طول زمان دچار رسوب شوند.
- لوله‌های مسی: مقاومت عالی در برابر خوردگی و طول عمر بالا، اما هزینه بالاتر دارند.
- لوله‌های پلی‌پروپیلن (PPR): سبک، نصب آسان، مقاومت در برابر خوردگی، اما مقاومت کمتر در برابر فشار بالا.
- لوله‌های پلی‌اتیلن (PE): مناسب برای فشارهای پایین و مناطق با خاک اسیدی، اما در برابر حرارت مقاومت کمتری دارند.
برای ساختمان‌های مسکونی معمولی، لوله‌های PPR به دلیل هزینه مناسب و نصب آسان بسیار محبوب هستند. اما در ساختمان‌های تجاری یا صنعتی که نیاز به فشار آب بالا دارند، لوله‌های مسی یا فولادی گالوانیز ترجیح داده می‌شوند.
چگونه از افت فشار جلوگیری کنیم؟
برای جلوگیری از افت فشار در سیستم لوله‌کشی، می‌توان از راهکارهای زیر استفاده کرد:
- استفاده از قطر لوله مناسب: به عنوان اولین قدم، قطر لوله باید بر اساس نیازهای سیستم انتخاب شود.
- نصب پمپ فشار: در ساختمان‌های بلند یا مناطق با فشار آب پایین، نصب پمپ فشار می‌تواند کمک‌کننده باشد.
- استفاده از شیرهای تنظیم فشار: این شیرها می‌توانند فشار آب را در نقاط مختلف سیستم تنظیم کنند.
- پاکسازی منظم لوله‌ها: رسوب و آلودگی در لوله‌ها می‌تواند باعث کاهش قطر داخلی و افت فشار شود.
- استفاده از لوله‌های با ضریب اصطکاک پایین: برخی از مصالح مانند مس یا برخی از پلاستیک‌ها دارای ضریب اصطکاک پایین‌تری هستند که باعث کاهش افت فشار می‌شوند.
در نهایت، انتخاب قطر لوله آب باید بر اساس تحلیل دقیق نیازهای سیستم، فشار آب ورودی و شرایط محیطی انجام شود. اگر در این زمینه تجربه کافی ندارید، مشاوره با یک مهندس لوله‌کشی یا متخصص فنی می‌تواند بسیار کمک‌کننده باشد.
