در پروژه‌های ساختمانی، انتخاب نوع سقف مناسب یکی از تصمیمات مهمی است که بر هزینه، زمان اجرای پروژه و حتی کیفیت نهایی ساختمان تأثیر می‌گذارد. یکی از روش‌های محبوب و کارآمد برای اجرای سقف در ساختمان‌های چند طبقه، استفاده از **قالب وافل** است. این روش که در سال‌های اخیر در ایران نیز رواج یافته، به دلیل مزایای بسیاری مانند کاهش وزن، افزایش سرعت اجرای پروژه و صرفه‌جویی در مصرف مصالح، مورد توجه مهندسان و معماران قرار گرفته است. اما قبل از استفاده از این روش، باید با اصول، مزایا، معایب و مراحل اجرای آن آشنا شد. در این مقاله به بررسی کامل قالب وافل، کاربردها، مزایا و مراحل اجرای آن می‌پردازیم.
قالب وافل چیست؟

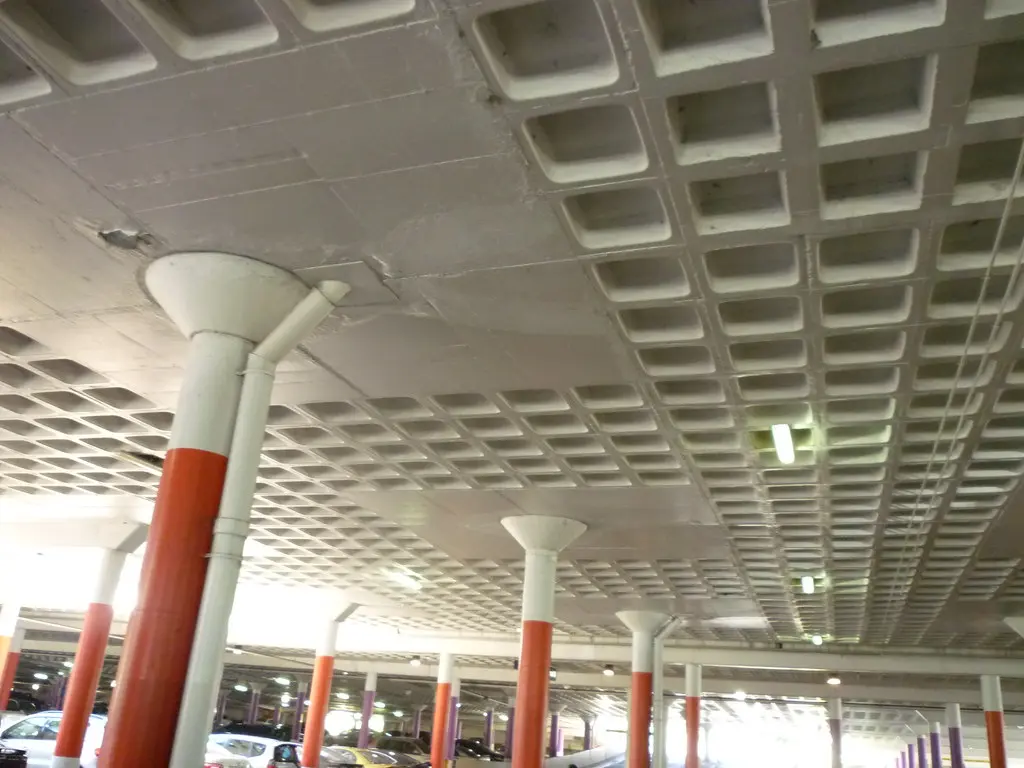

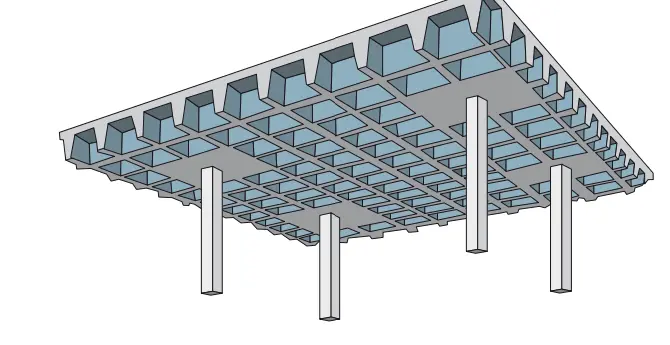

قالب وافل یک سیستم پیش‌ساخته برای اجرای سقف‌های بتنی است که به صورت شبکه‌ای از خالی‌واره‌ها و تیرچه‌های بتنی طراحی می‌شود. این شبکه به شکل یک **”وافل”** یا **”عسل”** است که در آن تیرچه‌ها به صورت متقاطع و با فاصله‌های مشخصی قرار می‌گیرند. در این سیستم، بتن فقط در تیرچه‌ها و لبه‌های شبکه ریخته می‌شود و قسمت‌های خالی با مصالح سبک‌تر یا حتی هوا پر می‌شوند. این روش باعث کاهش وزن کل سقف و در نتیجه کاهش بار بر روی ستون‌ها و فونداسیون می‌شود.
در واقع، قالب وافل یک **”سقف پیش‌ساخته”** است که با استفاده از تیرچه‌های بتنی یا فلزی و شبکه‌ای از خالی‌واره‌ها ساخته می‌شود. این سیستم به گونه‌ای طراحی شده است که علاوه بر کاهش وزن، مقاومت و پایداری سقف را نیز افزایش دهد. در ایران، این روش به ویژه در ساختمان‌های چند طبقه و پروژه‌های بزرگ شهری مورد استفاده قرار می‌گیرد.
مزایا و معایب استفاده از قالب وافل
مزایا:
- کاهش وزن: به دلیل استفاده از خالی‌واره‌ها، وزن سقف تا ۳۰ درصد کاهش می‌یابد که این موضوع باعث کاهش بار بر روی فونداسیون و ستون‌ها می‌شود.
- سرعت اجرای پروژه: به دلیل پیش‌ساخته بودن تیرچه‌ها و شبکه، زمان اجرای سقف کاهش می‌یابد و نیازی به قالب‌بندی طولانی‌مدت نیست.
- صرفه‌جویی در مصالح: مصرف بتن و آرماتور در این روش کمتر از سقف‌های معمولی است.
- پایداری و مقاومت: به دلیل طراحی شبکه‌ای، سقف وافل مقاومت بالایی در برابر بارهای جانبی مانند زلزله دارد.
- ایزولاسیون حرارتی و صوتی: خالی‌واره‌ها می‌توانند با مواد ایزولاسیون پر شوند که باعث بهبود عایق‌بندی سقف می‌شود.
معایب:
- هزینه اولیه: اگرچه در درازمدت صرفه‌جویی می‌کند، اما هزینه خرید و نصب تیرچه‌ها و شبکه ممکن است در ابتدا بیشتر از روش‌های سنتی باشد.
- نیاز به تخصص: اجرای صحیح این سیستم نیاز به کارشناسان ماهر دارد و اشتباهات در نصب می‌تواند منجر به مشکلاتی در آینده شود.
- محدودیت در طراحی: این روش برای ساختمان‌های با طراحی‌های خاص یا سقف‌های با شیب زیاد ممکن است مناسب نباشد.
چگونه در اجرای سقف وافل استفاده می‌شود؟
اجرای سقف وافل شامل چند مرحله اصلی است که باید با دقت انجام شوند. در ادامه به مراحل کلی اجرای این سیستم می‌پردازیم:
مرحله ۱: طراحی و محاسبات
قبل از هر چیز، باید طراحی دقیقی از سقف وافل انجام شود. این طراحی شامل:
- تعیین فاصله تیرچه‌ها و شبکه خالی‌واره‌ها بر اساس بارهای مورد انتظار.
- محاسبه میزان آرماتور و بتن مورد نیاز.
- بررسی سازگاری با سیستم فونداسیون و ستون‌ها.

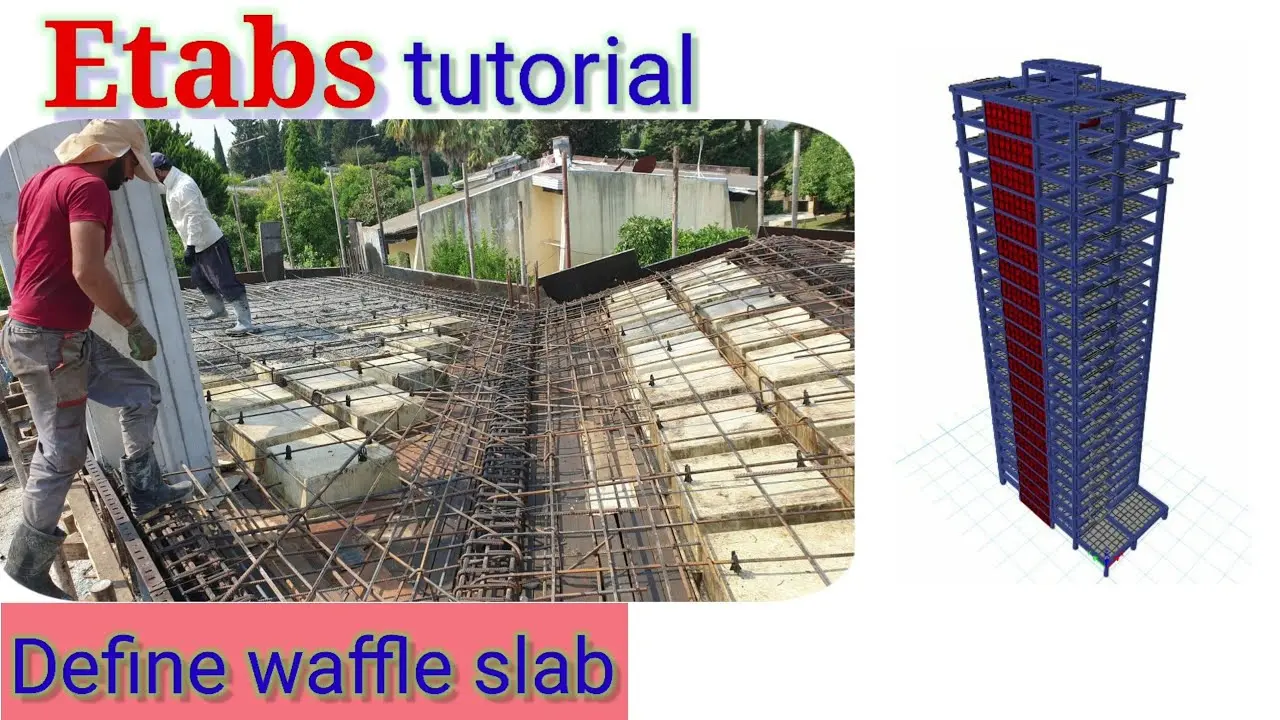

در این مرحله، مهندس سازه باید با توجه به بارهای زنده و مرده، بارهای جانبی مانند زلزله و باد، و شرایط خاک، طراحی را انجام دهد. استفاده از نرم‌افزارهای مهندسی مانند ETABS یا SAP2000 می‌تواند در این مرحله کمک‌کننده باشد.
مرحله ۲: تهیه تیرچه‌ها و شبکه
تیرچه‌های بتنی یا فلزی که به صورت شبکه‌ای طراحی شده‌اند، باید پیش از شروع کار تهیه شوند. این تیرچه‌ها می‌توانند:
- پیش‌ساخته و در کارخانه تولید شوند.
- در محل پروژه با استفاده از قالب‌های مخصوص ساخته شوند.
در روش پیش‌ساخته، تیرچه‌ها با استفاده از بتن پیش‌تنس یا آرماتورهای فلزی تولید می‌شوند. این تیرچه‌ها سپس به صورت شبکه‌ای در محل نصب می‌شوند.
مرحله ۳: نصب تیرچه‌ها و شبکه
در این مرحله، تیرچه‌ها با استفاده از جرثقیل یا دستگاه‌های برقی در محل سقف نصب می‌شوند. شبکه باید به گونه‌ای قرار گیرد که:
- فاصله تیرچه‌ها با طراحی مطابقت داشته باشد.
- تیرچه‌ها به درستی با ستون‌ها و دیوارهای حائل متصل شوند.
- سطح شبکه کاملا صاف و یکنواخت باشد.
استفاده از دستگاه‌های اندازه‌گیری دقیق مانند ترازهای لیزری می‌تواند در این مرحله بسیار کمک‌کننده باشد.

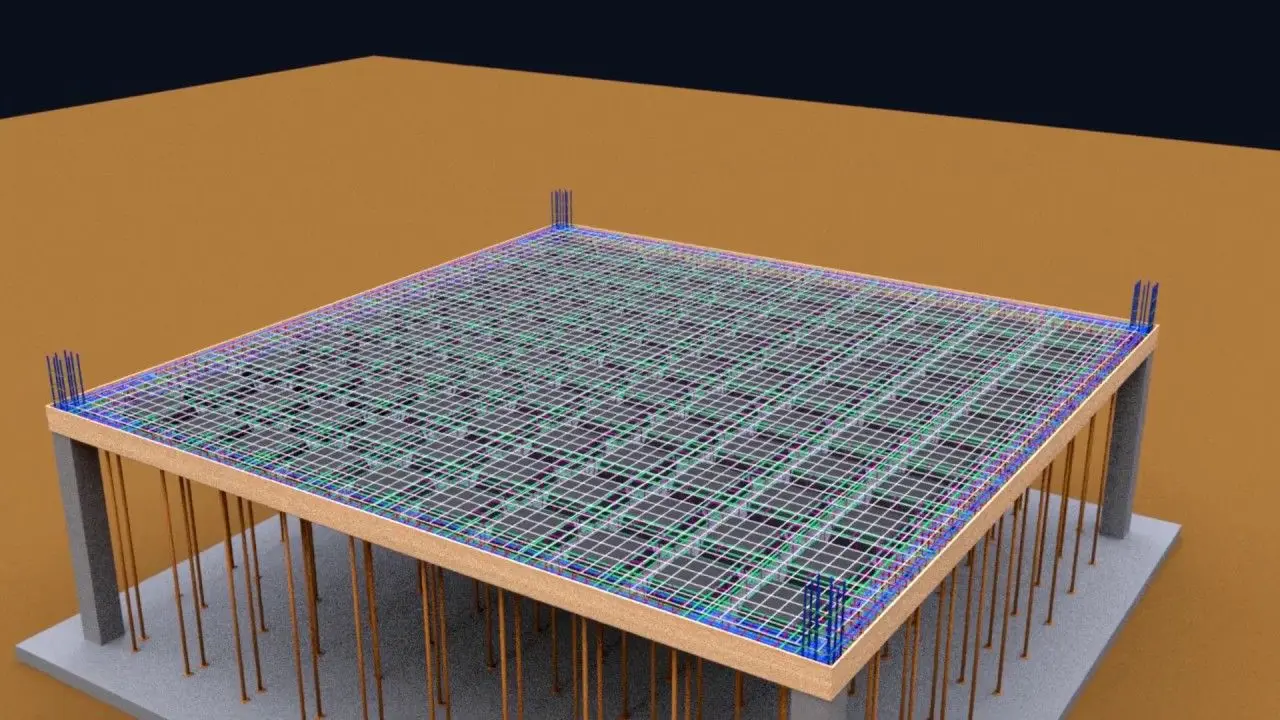

مرحله ۴: ریختن بتن و آرماتوربندی
پس از نصب شبکه، آرماتورهای اصلی در قسمت‌های مورد نیاز قرار می‌گیرند. سپس بتن با استفاده از پمپ بتن یا دستگاه‌های مناسب در داخل تیرچه‌ها و شبکه ریخته می‌شود. در این مرحله باید:
- بتن به درستی ویبراتور شود تا حباب‌های هوا خارج شوند.
- سطح بتن کاملا صاف و یکنواخت شود.
- بتن به اندازه کافی زمان برای خشک شدن داشته باشد.
در برخی موارد، خالی‌واره‌ها با مواد سبک مانند پلی‌استایرن یا سنگ پومیس پر می‌شوند تا علاوه بر کاهش وزن، عایق‌بندی نیز بهبود یابد.
مرحله ۵: کنترل کیفیت و تکمیل
پس از خشک شدن بتن، باید کنترل‌های کیفی انجام شود تا:
- مقاومت بتن به اندازه کافی باشد.
- تیرچه‌ها و شبکه به درستی نصب شده باشند.
- سطح سقف صاف و بدون ترک باشد.
در این مرحله، اگر لزوم باشد، می‌توان لایه‌های اضافی مانند عایق‌بندی یا کف‌پوش را نیز اضافه کرد.
چه زمانی استفاده از قالب وافل مناسب است؟
استفاده از قالب وافل در شرایط زیر توصیه می‌شود:
- ساختمان‌های چند طبقه با بارهای سنگین.
- پروژه‌هایی که نیاز به کاهش وزن سقف دارند.
- ساختمان‌هایی که سرعت اجرای پروژه اهمیت دارد.
- سقف‌هایی که نیاز به عایق‌بندی حرارتی و صوتی دارند.
اما در مواردی مانند:
- سقف‌های با شیب زیاد یا طراحی‌های خاص.
- پروژه‌های کوچک با بودجه محدود.
- مناطق با بارهای برفی سنگین (به دلیل نیاز به سقف‌های ضخیم‌تر).
استفاده از این روش ممکن است مناسب نباشد.
نکات مهم قبل از استفاده از قالب وافل
قبل از تصمیم‌گیری برای استفاده از قالب وافل، باید به نکات زیر توجه کنید:
- مشاوره با مهندس: طراحی و اجرای این سیستم نیاز به تخصص دارد. مشاوره با مهندس سازه و کارشناسان مربوطه ضروری است.
- بررسی شرایط پروژه: بررسی بارهای مورد انتظار، نوع خاک و شرایط محیطی می‌تواند در انتخاب این روش مؤثر باشد.
- هزینه و بودجه: اگرچه در درازمدت صرفه‌جویی می‌کند، اما باید هزینه‌های اولیه را نیز در نظر گرفت.
- کیفیت مصالح: استفاده از تیرچه‌ها و بتن با کیفیت بالا ضروری است.
- نصب صحیح: نصب نادرست می‌تواند منجر به مشکلاتی مانند ترک خوردن یا کاهش مقاومت سقف شود.
در نهایت، انتخاب نوع سقف باید با توجه به نیازهای پروژه، شرایط محلی و مشاوره با کارشناسان انجام شود. اگر به دنبال اطلاعات بیشتر در مورد روش‌های مختلف اجرای سقف و مقایسه آن‌ها با قالب وافل هستید، می‌توانید در تایم به تایم مقالات مرتبط را مطالعه کنید.
