در دنیای صنعتی و خودکارسازی، استفاده از سنسورهای مختلف برای کنترل و نظارت بر فرآیندها امری ضروری شده است. یکی از این سنسورهای کاربردی که در بسیاری از سیستم‌ها به کار می‌رود، سنسور سطح است. این سنسورها وظیفه اندازه‌گیری و تشخیص میزان مایع، جامد یا گاز در مخازن، تانک‌ها یا سایر محفظه‌ها را بر عهده دارند. اما سنسور سطح دقیقاً چیست و چگونه کار می‌کند؟ در این راهنما سعی می‌کنیم به زبان ساده و با مثال‌های کاربردی، پاسخ این سوالات را ارائه دهیم.
سنسور سطح چیست؟
سنسور سطح یک دستگاه الکترونیکی یا مکانیکی است که برای تشخیص و اندازه‌گیری سطح مواد در مخازن یا تانک‌ها طراحی شده است. این سنسورها می‌توانند سطح مایعات، مواد خشک یا حتی گازها را تشخیص دهند و اطلاعات مربوطه را به سیستم کنترل ارسال کنند. کاربردهای این سنسورها در صنایع مختلف از جمله شیمیایی، غذایی، آب و فاضلاب، نفت و گاز، و حتی در سیستم‌های خانگی مانند آبگیرها و مخازن سوخت دیده می‌شود.
سنسورهای سطح می‌توانند به صورت تماسی یا غیرتماسی کار کنند. در سنسورهای تماسی، یک قطعه مکانیکی یا الکتریکی مستقیماً با ماده در تماس است و تغییرات سطح را تشخیص می‌دهد. در حالی که سنسورهای غیرتماسی از روش‌های غیرمستقیم مانند امواج صوتی، رادار یا لیزر برای اندازه‌گیری استفاده می‌کنند.
چرا استفاده از سنسور سطح مهم است؟
استفاده از سنسور سطح در صنایع مختلف به دلایل زیر ضروری است:
- کنترل دقیق فرآیندها: این سنسورها کمک می‌کنند تا سطح مواد در مخازن به صورت دقیق کنترل شود و از بروز مشکلاتی مانند خالی شدن مخزن یا پر شدن بیش از حد آن جلوگیری شود.
- امنیت: استفاده از این سنسورها می‌تواند از حوادثی مانند سیلاب، نشت مواد شیمیایی یا انفجار مخازن جلوگیری کند.
- کارایی: با استفاده از سنسورهای سطح، می‌توان مصرف انرژی و مواد را بهینه کرد و از هدر رفتن منابع جلوگیری نمود.
- اتوماسیون: این سنسورها بخشی از سیستم‌های خودکارسازی هستند و کمک می‌کنند تا فرآیندها بدون نیاز به نظارت انسانی انجام شوند.

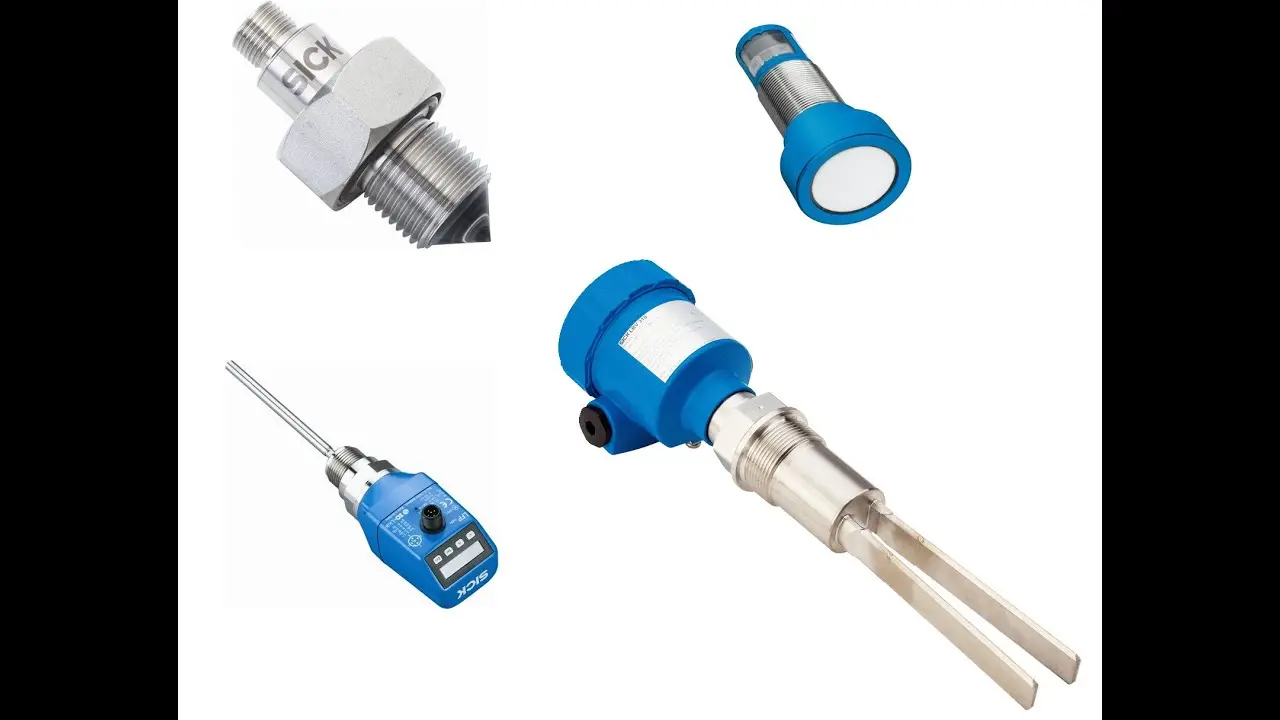

چگونه سنسور سطح کار می‌کند؟
سنسورهای سطح با استفاده از روش‌های مختلفی کار می‌کنند که هر کدام برای شرایط خاصی مناسب هستند. در ادامه به برخی از روش‌های رایج اندازه‌گیری سطح می‌پردازیم:
۱. سنسورهای تماسی
این سنسورها مستقیماً با ماده در تماس هستند و تغییرات سطح را تشخیص می‌دهند. برخی از انواع رایج این سنسورها عبارتند از:
- سنسورهای شناور: این سنسورها شامل یک شناور هستند که روی سطح مایع شناور می‌ماند و با تغییر سطح، موقعیت خود را تغییر می‌دهد. این تغییرات توسط یک سیستم مکانیکی یا الکتریکی ثبت می‌شود.
- سنسورهای ردیاب: این سنسورها شامل یک میله یا سیم هستند که در مخزن قرار می‌گیرد. با تغییر سطح مایع، مقاومت الکتریکی یا موقعیت مکانی میله تغییر می‌کند و سنسور سطح را تشخیص می‌دهد.

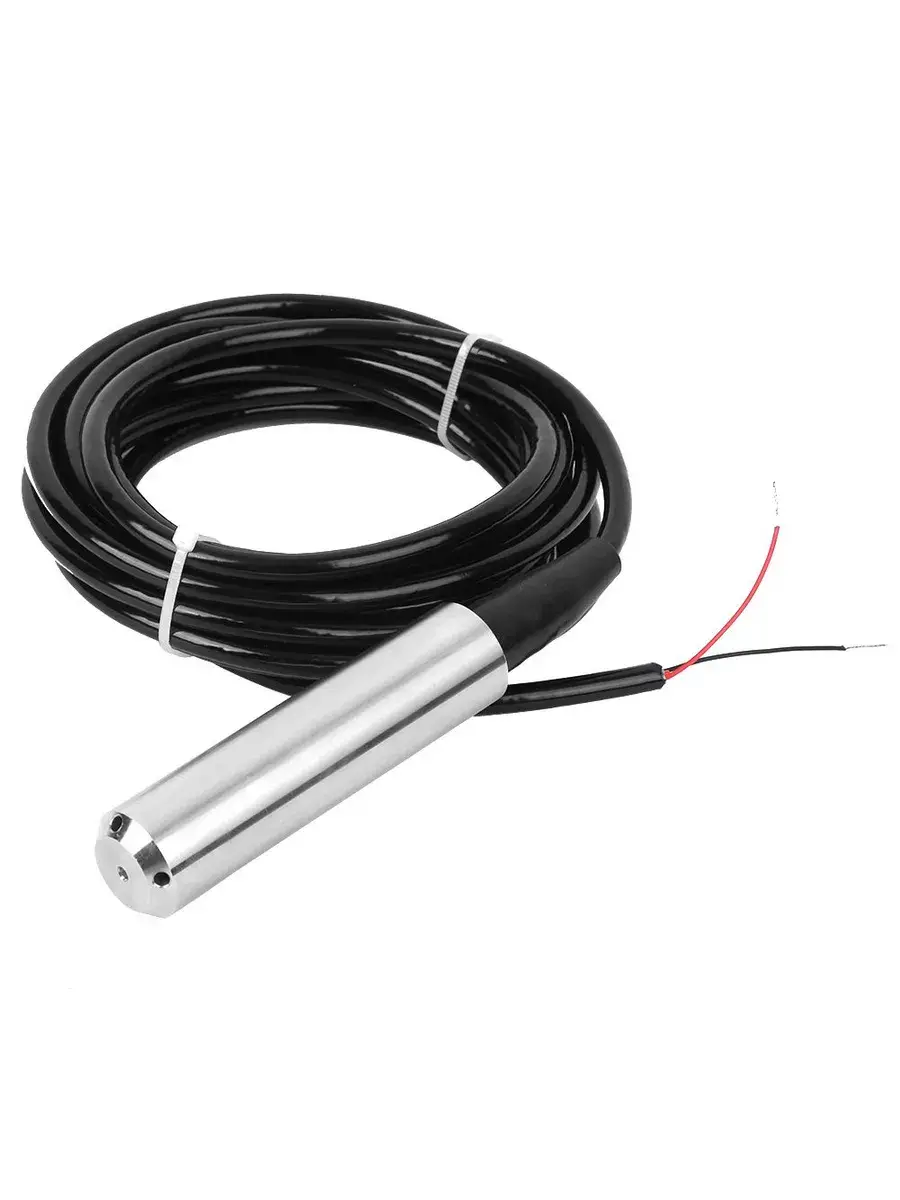

- سنسورهای فشار: این سنسورها با اندازه‌گیری فشار مایع در قسمت پایین مخزن، سطح آن را تعیین می‌کنند. فشار مایع با افزایش سطح افزایش می‌یابد و سنسور این تغییر را ثبت می‌کند.
۲. سنسورهای غیرتماسی
این سنسورها بدون تماس مستقیم با ماده کار می‌کنند و از روش‌های غیرمستقیم برای اندازه‌گیری سطح استفاده می‌کنند. برخی از این روش‌ها عبارتند از:
- سنسورهای اولتراسونیک: این سنسورها با ارسال امواج صوتی به سمت سطح ماده و اندازه‌گیری زمان بازگشت موج، سطح را تعیین می‌کنند. این روش برای مایعات و مواد خشک قابل استفاده است.
- سنسورهای لیزری: این سنسورها با استفاده از لیزر، سطح ماده را اسکن می‌کنند و با تحلیل بازتاب نور، سطح را اندازه‌گیری می‌کنند.
- سنسورهای رادار: این سنسورها از امواج رادیویی برای اندازه‌گیری سطح استفاده می‌کنند. این روش برای مخازن بزرگ و شرایط سخت مناسب است.
- سنسورهای کپاسیتانس: این سنسورها با اندازه‌گیری تغییر ظرفیت الکتریکی بین دو الکترود، سطح ماده را تشخیص می‌دهند.
چه زمانی باید از سنسور سطح استفاده کرد؟
سنسورهای سطح در بسیاری از صنایع و کاربردهای مختلف استفاده می‌شوند. برخی از مواردی که استفاده از این سنسورها ضروری است عبارتند از:
- کنترل سطح مایعات در مخازن آب، سوخت، شیمیایی و غذایی.
- نظارت بر سطح مواد خشک در سیلوهای ذخیره‌سازی.
- کنترل سطح مواد در فرآیندهای تولید مانند مخازن واکنشگر.
- سیستم‌های هشداردهنده برای جلوگیری از خالی شدن مخازن یا پر شدن بیش از حد.
- سیستم‌های خودکارسازی در خطوط تولید.
برای انتخاب سنسور مناسب، باید به عوامل مختلفی مانند نوع ماده، شرایط محیطی، دقت مورد نیاز و هزینه توجه کرد. برای مثال، در شرایطی که ماده شیمیایی است یا مخزن در محیطی خطرناک قرار دارد، استفاده از سنسورهای غیرتماسی مانند اولتراسونیک یا رادار مناسب‌تر است.
نکات مهم در انتخاب و نصب سنسور سطح
انتخاب و نصب صحیح سنسور سطح می‌تواند تأثیر زیادی بر عملکرد سیستم داشته باشد. در ادامه به برخی از نکات مهم در این زمینه اشاره می‌کنیم:
- نوع ماده: باید نوع ماده (مایع، جامد یا گاز) و خصوصیات آن مانند چگالی، ویسکوزیته و خاصیت شیمیایی را در نظر گرفت.
- شرایط محیطی: دما، فشار، رطوبت و وجود مواد شیمیایی در محیط می‌تواند بر عملکرد سنسور تأثیر بگذارد.
- دقت: دقت مورد نیاز برای اندازه‌گیری سطح باید با نیازهای سیستم هماهنگ باشد.
- نصب: سنسور باید به درستی نصب شود تا از تداخلات و خطاهای اندازه‌گیری جلوگیری شود.
- کالیبراسیون: سنسور باید به صورت دوره‌ای کالیبره شود تا دقت آن حفظ شود.
در برخی موارد، ممکن است نیاز به استفاده از چندین سنسور برای کنترل دقیق‌تر سطح باشد. برای مثال، در مخازن بزرگ می‌توان از ترکیبی از سنسورهای اولتراسونیک و رادار استفاده کرد.
آینده سنسورهای سطح
با پیشرفت فناوری، سنسورهای سطح نیز در حال بهبود و تکامل هستند. استفاده از هوش مصنوعی و یادگیری ماشین در تحلیل داده‌های سنسورها، امکان پیش‌بینی دقیق‌تر سطح مواد و کاهش خطاهای اندازه‌گیری را فراهم می‌آورد. همچنین، توسعه سنسورهای هوشمند و قابل برنامه‌ریزی، امکان کنترل بهتر و خودکارتر سیستم‌ها را فراهم می‌کند.
در آینده، انتظار می‌رود که سنسورهای سطح با استفاده از فناوری‌های جدید مانند اینترنت اشیا (IoT) و ارتباطات بی‌سیم، به سیستم‌های هوشمندتر و قابل دسترسی‌تری تبدیل شوند. این پیشرفت‌ها می‌تواند در بهبود کارایی و امنیت صنایع مختلف تأثیرگذار باشد.
