در دنیای صنعت و خودکارسازی، سنسورهای مختلف نقش حیاتی در کنترل فرآیندها و افزایش کارایی سیستم‌ها دارند. یکی از این سنسورهای مهم که در بسیاری از کاربردها از جمله ذخیره‌سازی مایعات، مواد خشک و حتی مدیریت سطح آب در مخازن استفاده می‌شود، سنسور سطح است. اما سنسور سطح دقیقاً چیست و چگونه کار می‌کند؟ در این راهنما سعی می‌کنیم به زبان ساده و با مثال‌های کاربردی، مفهوم سنسور سطح را توضیح دهیم و نحوه عملکرد آن را بررسی کنیم.
سنسور سطح چیست؟
سنسور سطح یک دستگاه الکترونیکی یا مکانیکی است که برای اندازه‌گیری یا تشخیص سطح یک ماده (مایع، گاز یا ماده جامد) در مخازن، سیلوها یا سایر محفظه‌ها استفاده می‌شود. این سنسورها می‌توانند سطح را به صورت پیوسته یا دیجیتال اندازه‌گیری کنند و اطلاعات را به سیستم کنترل ارسال کنند تا عملیات خودکار یا هشدارهای لازم صادر شود.
کاربردهای سنسور سطح بسیار گسترده است. از مدیریت آب در مخازن بزرگ تا کنترل سطح مواد شیمیایی در کارخانجات، از اندازه‌گیری سطح سوخت در مخازن تا نظارت بر سطح مواد خشک در سیلوهای کشاورزی، این سنسورها در بسیاری از صنایع از جمله نفت و گاز، شیمیایی، غذایی، آب و فاضلاب و حتی کشاورزی استفاده می‌شوند.
چرا استفاده از سنسور سطح مهم است؟
استفاده از سنسور سطح به چندین دلیل ضروری است:
- پیشگیری از اشتباهات انسانی: در بسیاری از موارد، نظارت دستی بر سطح مواد خطاهای انسانی را به همراه دارد. سنسور سطح با ارائه داده‌های دقیق، این خطاها را کاهش می‌دهد.
- کاهش هزینه‌ها: با کنترل دقیق سطح مواد، از هدر رفتن منابع جلوگیری می‌شود و هزینه‌های اضافی مانند خرید بیش از حد مواد یا توقف تولید به دلیل کمبود ماده کاهش می‌یابد.
- امنیت: در برخی موارد، مانند مخازن شیمیایی یا مخازن سوخت، کنترل سطح از خطرات مانند سیلاب یا نشت جلوگیری می‌کند.
- کارایی: استفاده از سنسور سطح در سیستم‌های خودکارسازی باعث افزایش کارایی و کاهش زمان تولید می‌شود.
سنسور سطح در واقع یک چشم الکترونیکی است که به سیستم‌ها کمک می‌کند تا به صورت هوشمندانه عمل کنند و از بروز مشکلات جلوگیری کنند.
چگونه سنسور سطح کار می‌کند؟

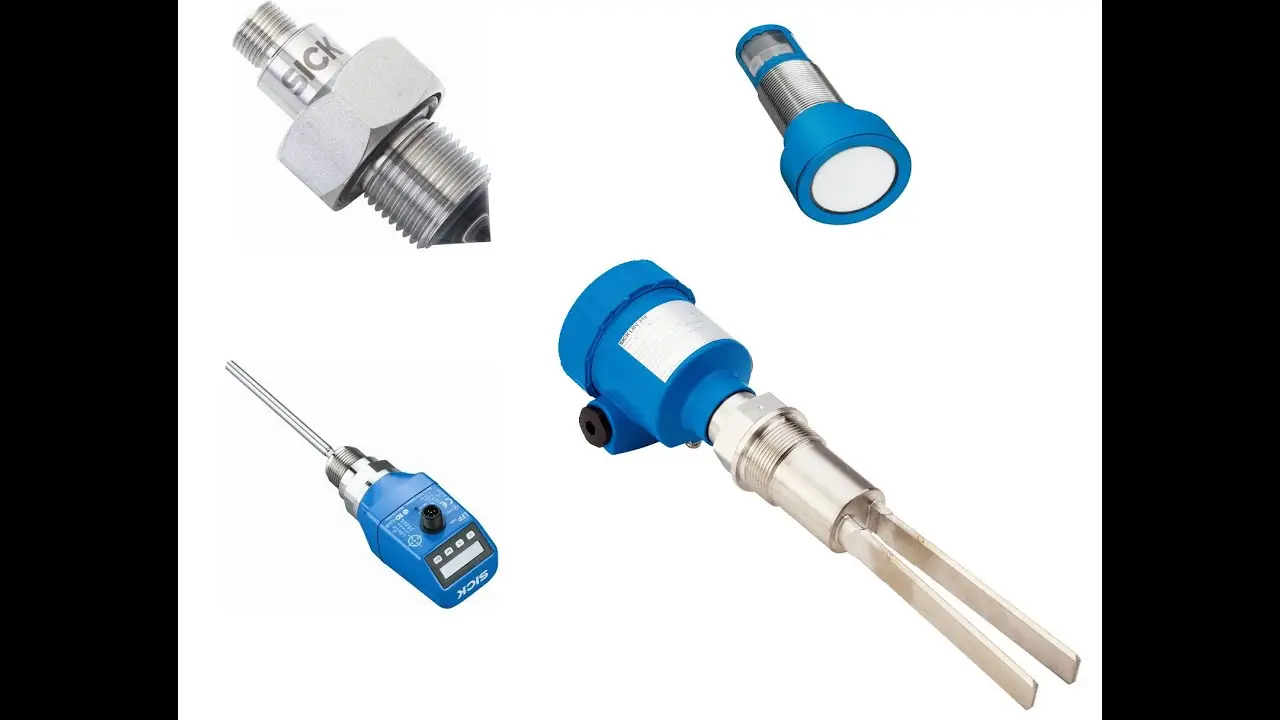

سنسور سطح با استفاده از روش‌های مختلفی می‌تواند سطح یک ماده را تشخیص دهد. این روش‌ها بسته به نوع ماده (مایع، گاز یا جامد) و شرایط محیطی متفاوت است. در ادامه به برخی از روش‌های رایج کارکرد سنسور سطح می‌پردازیم:
۱. سنسورهای سطح مایع
برای اندازه‌گیری سطح مایعات، سنسورهای مختلفی استفاده می‌شوند که هر کدام مزایا و معایب خاص خود را دارند:
- سنسورهای شناور: این سنسورها شامل یک شناور هستند که روی سطح مایع شناور می‌ماند. تغییر ارتفاع شناور با تغییر سطح مایع، سیگنالی را به سیستم کنترل ارسال می‌کند. این نوع سنسورها ساده و ارزان هستند و در مخازن بزرگ استفاده می‌شوند.
- سنسورهای اولتراسونیک: این سنسورها با ارسال امواج صوتی به سطح مایع و اندازه‌گیری زمان بازگشت موج، سطح مایع را محاسبه می‌کنند. دقت بالا و عدم تماس فیزیکی با مایع از مزایای این سنسورها است.

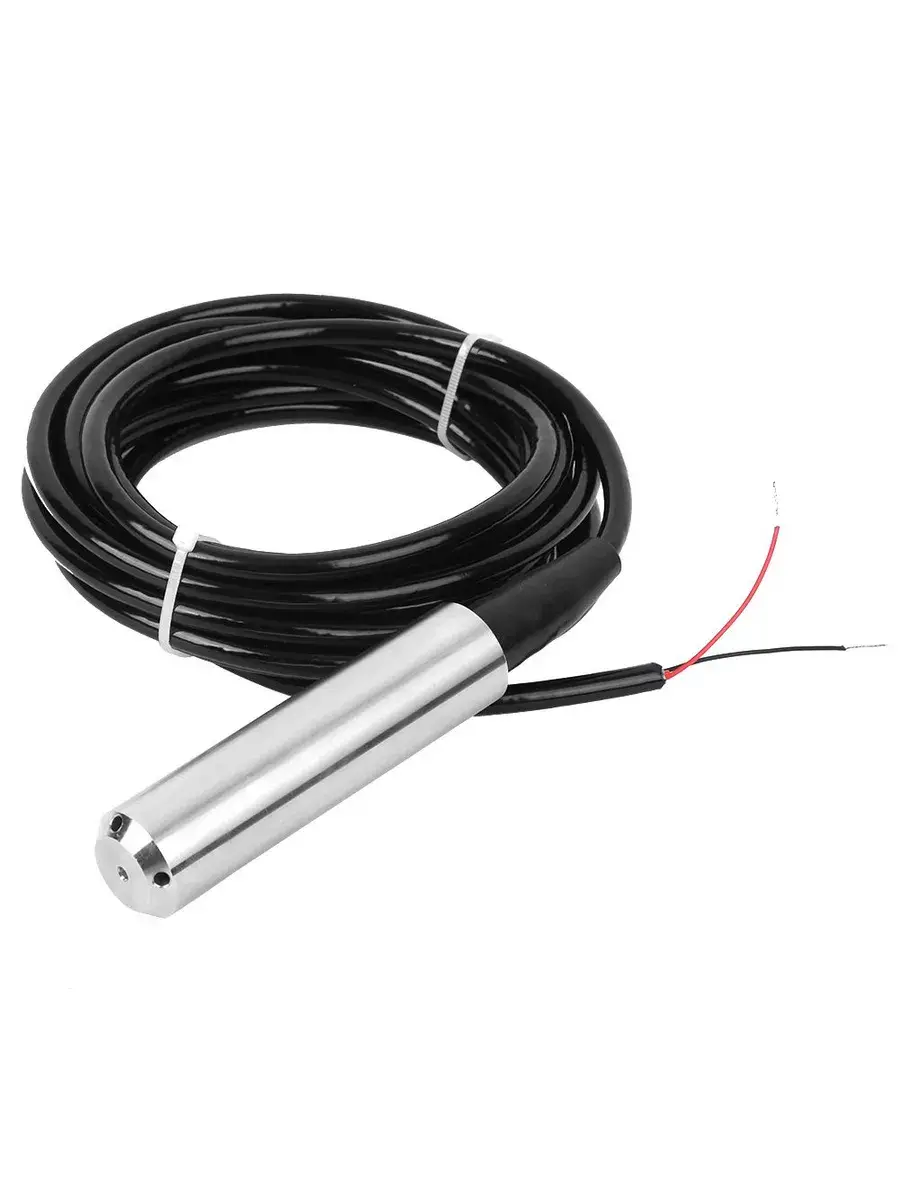

- سنسورهای فشار: این سنسورها با اندازه‌گیری فشار در پایین مخزن، سطح مایع را محاسبه می‌کنند. این روش در مخازن تحت فشار یا در شرایطی که استفاده از روش‌های دیگر امکان‌پذیر نیست، کاربرد دارد.
- سنسورهای کپاسیتانس: این سنسورها با اندازه‌گیری تغییر ظرفیت الکتریکی بین دو الکترود، سطح مایع را تشخیص می‌دهند. این روش برای مایعات با هدایت الکتریکی بالا مناسب است.
۲. سنسورهای سطح مواد جامد
برای مواد خشک یا جامد، مانند گندم، سیمان یا ذرات صنعتی، از سنسورهای دیگری استفاده می‌شود:
- سنسورهای وزن‌سنج: این سنسورها با اندازه‌گیری وزن کل محفظه، سطح ماده جامد را محاسبه می‌کنند. این روش در سیلوهای بزرگ و مخازن ذخیره‌سازی استفاده می‌شود.
- سنسورهای لیزری: این سنسورها با استفاده از لیزر، سطح ماده جامد را اندازه‌گیری می‌کنند. دقت بالا و عدم تماس فیزیکی از مزایای این روش است.
- سنسورهای رادار: این سنسورها با ارسال امواج رادیویی و اندازه‌گیری زمان بازگشت موج، سطح مواد جامد یا مایع را تشخیص می‌دهند. این روش در شرایط سخت محیطی مانند دماهای بالا یا وجود بخار مناسب است.
انتخاب سنسور سطح مناسب
انتخاب سنسور سطح مناسب بستگی به چندین عامل دارد، از جمله:
- نوع ماده (مایع، گاز یا جامد)
- شرایط محیطی (دما، فشار، رطوبت)
- دقت مورد نیاز
- ساده بودن نصب و نگهداری
- بودجه و هزینه‌های عملیاتی
برای مثال، اگر نیاز به اندازه‌گیری سطح آب در یک مخزن بزرگ دارید و شرایط محیطی پایدار است، سنسورهای اولتراسونیک یا شناور می‌توانند انتخاب مناسبی باشند. اما اگر در یک محیط صنعتی با دما و فشار بالا کار می‌کنید، سنسورهای رادار یا فشار ممکن است مناسب‌تر باشند.
در برخی موارد، ممکن است نیاز به ترکیبی از چندین سنسور برای افزایش دقت یا پوشش شرایط مختلف داشته باشید. برای مثال، استفاده از یک سنسور اولتراسونیک برای اندازه‌گیری سطح و یک سنسور فشار برای تأیید داده‌ها می‌تواند کارایی سیستم را افزایش دهد.
نکات مهم در انتخاب سنسور سطح
در هنگام انتخاب سنسور سطح، به نکات زیر توجه کنید:
- مقاومت سنسور در برابر شرایط محیطی مانند رطوبت، دما و مواد شیمیایی
- ساده بودن نصب و نگهداری
- دقت و قابلیت اطمینان سنسور
- ارتباط سنسور با سیستم کنترل (آنا لوگ، PLC یا سیستم‌های دیگر)
- هزینه اولیه و هزینه‌های نگهداری طولانی‌مدت
همچنین، در برخی موارد ممکن است نیاز به مشاوره با کارشناسان صنعت یا تولیدکنندگان سنسور داشته باشید تا بهترین انتخاب را داشته باشید.
کاربردهای عملی سنسور سطح
سنسور سطح در بسیاری از صنایع و کاربردهای روزمره استفاده می‌شود. در ادامه به برخی از این کاربردها اشاره می‌کنیم:
۱. صنعت نفت و گاز
در مخازن ذخیره‌سازی نفت و گاز، سنسور سطح برای نظارت بر سطح مایعات و جلوگیری از هدر رفتن منابع یا خطرات احتمالی استفاده می‌شود. همچنین در پالایشگاه‌ها برای کنترل سطح مواد شیمیایی در راکتورها و مخازن استفاده می‌شود.
۲. صنعت شیمیایی
در کارخانجات شیمیایی، سنسور سطح برای کنترل سطح مواد شیمیایی در مخازن، راکتورها و خطوط تولید استفاده می‌شود. این کنترل از بروز واکنش‌های غیرمطلوب یا خطرات شیمیایی جلوگیری می‌کند.
۳. صنعت آب و فاضلاب
در سیستم‌های آب و فاضلاب، سنسور سطح برای کنترل سطح آب در مخازن ذخیره‌سازی، حوضچه‌های تصفیه و سیستم‌های پمپاژ استفاده می‌شود. این کنترل از سیلاب یا کمبود آب جلوگیری می‌کند.
۴. کشاورزی
در کشاورزی، سنسور سطح برای کنترل سطح آب در سیستم‌های آبیاری، ذخیره‌سازی دانه‌ها و مواد کشاورزی استفاده می‌شود. این کنترل از هدر رفتن آب یا مواد کشاورزی جلوگیری می‌کند.
۵. صنایع غذایی
در کارخانجات غذایی، سنسور سطح برای کنترل سطح مواد اولیه مانند شیر، آب میوه، روغن و سایر مواد در مخازن و خطوط تولید استفاده می‌شود. این کنترل از هدر رفتن مواد و افزایش کارایی تولید کمک می‌کند.
۶. سیستم‌های گرمایش و سرمایش
در سیستم‌های گرمایش و سرمایش، سنسور سطح برای کنترل سطح آب در رادیاتورها، مخازن آب گرم و سیستم‌های خنک‌کننده استفاده می‌شود. این کنترل از بروز مشکلاتی مانند خشک شدن سیستم یا سیلاب جلوگیری می‌کند.
در هر یک از این کاربردها، سنسور سطح نقش کلیدی در افزایش کارایی، کاهش هزینه‌ها و افزایش امنیت سیستم دارد.
نکات نگهداری و تعمیر سنسور سطح
برای اطمینان از عملکرد صحیح و طول عمر سنسور سطح، نگهداری منظم ضروری است. برخی از نکات مهم در نگهداری سنسور سطح عبارتند از:
- پاکسازی منظم سنسور از مواد باقی‌مانده یا رسوبات
- بررسی دوره‌ای کابل‌ها و اتصال‌های الکتریکی
- کنترل دقت سنسور با استفاده از ابزارهای کالیبراسیون
- بررسی شرایط محیطی مانند دما و رطوبت و اطمینان از سازگاری سنسور با این شرایط
- آزمایش عملکرد سنسور در شرایط مختلف برای اطمینان از دقت و قابلیت اطمینان
در صورت بروز مشکل در سنسور سطح، باید به سرعت اقدام به تعمیر یا جایگزینی آن کرد تا از بروز مشکلاتی مانند توقف تولید یا خطرات احتمالی جلوگیری شود.
در پایان، می‌توان گفت که سنسور سطح یک ابزار حیاتی در بسیاری از صنایع است که با ارائه داده‌های دقیق، به افزایش کارایی و امنیت سیستم‌ها کمک می‌کند. انتخاب سنسور مناسب و نگهداری منظم آن می‌تواند در جلوگیری از هزینه‌های اضافی و افزایش عمر مفید سیستم بسیار مؤثر باشد.
