در دنیای صنعتی مدرن، کنترل دقیق دما یکی از عوامل کلیدی برای کیفیت محصولات، ایمنی کارکنان و بهره‌وری سیستم‌ها است. سنسورهای دما به عنوان چشم‌های الکترونیکی صنعت عمل می‌کنند و اطلاعات دقیق دمایی را در زمان واقعی فراهم می‌آورند. اما چگونه این دستگاه‌های کوچک و ظریف می‌توانند در فرآیندهای پیچیده صنعتی نقش اساسی ایفا کنند؟ در این راهنما کامل، به بررسی اصول کارکرد، انواع مختلف، کاربردهای صنعتی و نکات کاربردی سنسورهای دما می‌پردازیم تا بتوانید بهترین انتخاب را برای نیازهای خود انجام دهید.
سنسور دما چیست و چگونه کار می‌کند؟

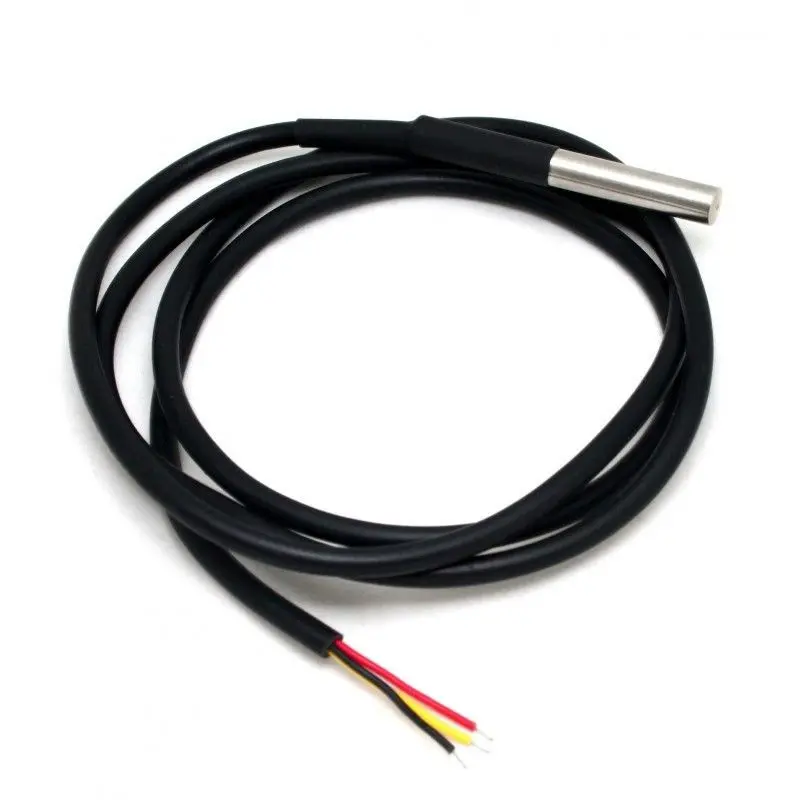

سنسور دما یک دستگاه الکترونیکی است که تغییرات دمایی محیط یا یک جسم را به سیگنال الکتریکی تبدیل می‌کند. این سیگنال سپس توسط سیستم کنترل یا دستگاه نمایش داده می‌شود. اصول کارکرد سنسورهای دما بر اساس تغییرات فیزیکی یا الکتریکی مواد در برابر دما است. به عنوان مثال:
- در سنسورهای مقاومت دمایی (RTD)، تغییر مقاومت الکتریکی یک فلز با دما اندازه‌گیری می‌شود.
- در ترموکوپل‌ها، اختلاف پتانسیل الکتریکی بین دو فلز مختلف در دماهای متفاوت اندازه‌گیری می‌شود.
- در سنسورهای ترمیستور، تغییر مقاومت یک ماده نیمه‌رسانا با دما اندازه‌گیری می‌شود.
این تغییرات به صورت سیگنال الکتریکی خوانده شده و سپس به واحدهای اندازه‌گیری تبدیل می‌شوند. دقت و سرعت پاسخ این سنسورها به نوع ماده و طراحی آن بستگی دارد.

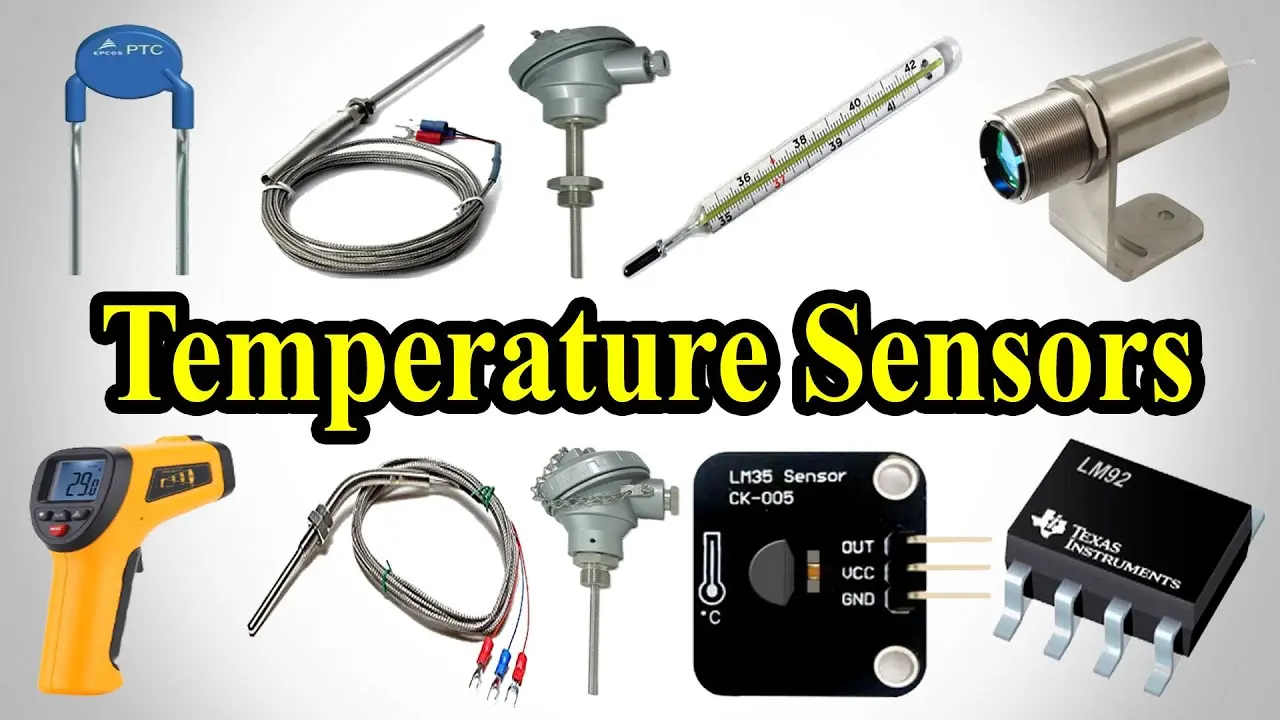

انواع سنسورهای دما و کاربردهای صنعتی آن‌ها
هر صنعت نیاز به نوع خاصی از سنسور دما دارد. انتخاب سنسور مناسب بستگی به دماهای مورد نیاز، محیط کار، دقت مورد نظر و هزینه دارد. برخی از انواع رایج سنسورهای دما و کاربردهای آن‌ها در صنعت عبارتند از:
۱. ترموکوپل‌ها
ترموکوپل‌ها از دو فلز مختلف تشکیل شده‌اند که در یک نقطه به هم متصل می‌شوند. این سنسورها برای اندازه‌گیری دماهای بسیار بالا و پایین مناسب هستند و در صنایع مانند:
- فولادسازی و ذوب فلزات
- صنعت خودروسازی
- فرآیندهای شیمیایی
- سیستم‌های گرمایشی و سرمایشی
استفاده می‌شوند. ترموکوپل‌ها به دلیل سرعت پاسخ سریع و مقاومت در برابر محیط‌های سخت، بسیار محبوب هستند.
۲. سنسورهای مقاومت دمایی (RTD)
این سنسورها از یک سیم یا فیلم فلزی با مقاومت الکتریکی بالا استفاده می‌کنند که با تغییر دما، مقاومت آن نیز تغییر می‌کند. RTDها دقت بالایی دارند و در:
- صنعت داروسازی
- فرآیندهای غذایی
- سیستم‌های HVAC
- ابزارهای پزشکی
کاربرد دارند. دقت بالا و پایداری طولانی مدت از ویژگی‌های اصلی این سنسورها است.
۳. ترمیستور‌ها
ترمیستور‌ها از مواد نیمه‌رسانا ساخته شده‌اند و تغییر مقاومت آن‌ها با دما بسیار حساس است. این سنسورها برای:
- کنترل دما در دستگاه‌های الکترونیکی
- سیستم‌های گرمایشی خانگی
- ماشین‌آلات صنعتی
استفاده می‌شوند. ترمیستور‌ها ارزان‌تر از سایر سنسورها هستند اما دقت آن‌ها کمتر است.
۴. سنسورهای نیمه‌رسانا
این سنسورها از مواد نیمه‌رسانا مانند سیلیکون استفاده می‌کنند و سیگنال ولتاژ مستقیم (DC) تولید می‌کنند که متناسب با دما است. این سنسورها در:
- دستگاه‌های الکترونیکی
- سیستم‌های کنترل هوشمند
- ماشین‌آلات دقیق
کاربرد دارند و به دلیل اندازه کوچک و هزینه پایین، بسیار محبوب هستند.
چگونه سنسور دما را برای صنعت انتخاب کنیم؟
انتخاب سنسور دما مناسب برای یک کاربرد صنعتی نیازمند توجه به چندین عامل است. برخی از مهم‌ترین نکات عبارتند از:
۱. محدوده دما
اولین نکته‌ای که باید در نظر بگیرید، محدوده دمایی است که سنسور باید بتواند اندازه‌گیری کند. برخی از سنسورها برای دماهای بسیار بالا (مانند ترموکوپل‌های نوع K یا S) طراحی شده‌اند، در حالی که برخی دیگر برای دماهای پایین مناسب هستند. برای مثال:
- ترموکوپل‌های نوع J برای دماهای تا ۷۶۰ درجه سانتیگراد مناسب هستند.
- RTDها معمولاً برای دماهای بین -۲۰۰ تا ۸۵۰ درجه سانتیگراد کار می‌کنند.
- ترمیستور‌ها برای دماهای بین -۵۰ تا ۱۵۰ درجه سانتیگراد مناسب هستند.
۲. دقت و تکرارپذیری
دقت سنسور دما به میزان نزدیکی اندازه‌گیری آن به ارزش واقعی دما اشاره دارد. در برخی صنایع مانند داروسازی یا الکترونیک، دقت بسیار مهم است. برای مثال:
- RTDها دقت بالایی دارند و معمولاً خطای اندازه‌گیری آن‌ها کمتر از ۰.۱ درجه سانتیگراد است.
- ترموکوپل‌ها دقت متوسطی دارند و خطای آن‌ها ممکن است تا ۱ یا ۲ درجه سانتیگراد باشد.
- ترمیستور‌ها دقت کمتری دارند و برای کاربردهای دقیق مناسب نیستند.
۳. سرعت پاسخ
در برخی فرآیندهای صنعتی، سرعت پاسخ سنسور بسیار مهم است. برای مثال، در سیستم‌های کنترل دما در فرآیندهای شیمیایی یا تولیدی، نیاز به سنسوری با سرعت پاسخ سریع وجود دارد. ترموکوپل‌ها به دلیل سرعت پاسخ سریع، برای این کاربردها مناسب هستند.
۴. محیط کار
محیطی که سنسور در آن کار می‌کند، تأثیر زیادی بر انتخاب دارد. برخی از سنسورها در برابر رطوبت، مواد شیمیایی یا ضربه‌های مکانیکی مقاوم هستند. برای مثال:
- ترموکوپل‌ها در محیط‌های سخت و خورنده مقاومت بالایی دارند.
- RTDها در محیط‌های خشک و کنترل‌شده کارایی بهتری دارند.
- ترمیستور‌ها برای محیط‌های خشک و بدون لرزش مناسب هستند.
۵. هزینه و نگهداری
هزینه سنسور و هزینه نگهداری آن نیز باید در نظر گرفته شود. برخی از سنسورها مانند ترمیستور‌ها ارزان‌تر هستند اما نیاز به تعویض مکرر دارند، در حالی که RTDها گرتر هستند اما عمر طولانی‌تری دارند.

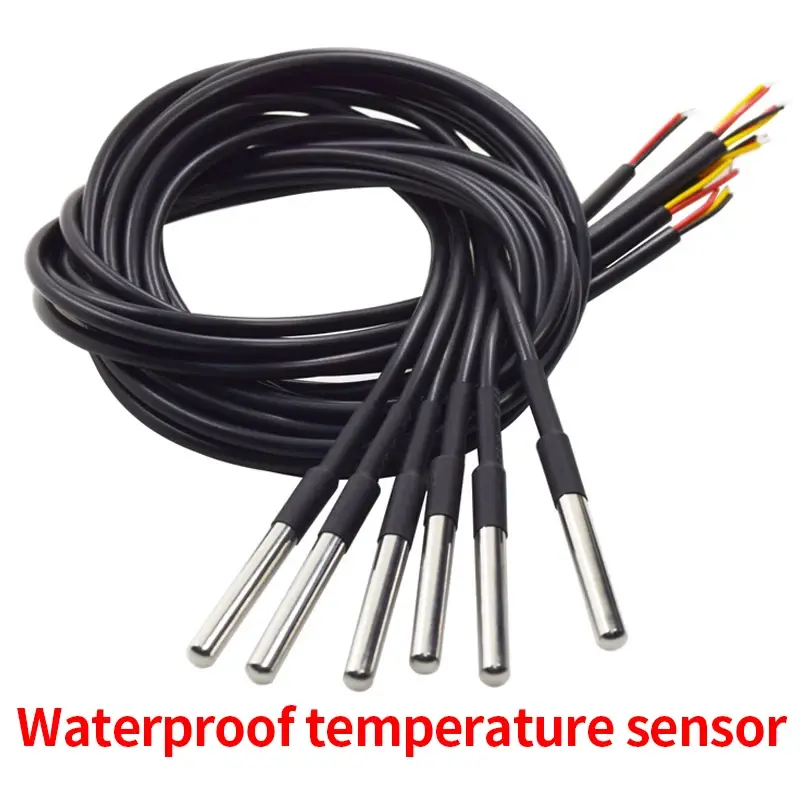

نکات کاربردی برای نصب و استفاده از سنسورهای دما
نصب صحیح سنسور دما و استفاده مناسب از آن می‌تواند دقت اندازه‌گیری را افزایش داده و عمر سنسور را طولانی‌تر کند. برخی از نکات کاربردی عبارتند از:
- سنسور باید در محلی نصب شود که دمای آن نماینده دمای واقعی فرآیند باشد. برای مثال، در یک لوله، سنسور باید در مرکز جریان نصب شود تا اثر جریان بر اندازه‌گیری کاهش یابد.
- کابل‌های سنسور باید از محیط‌های خورنده یا داغ محافظت شوند. استفاده از کابل‌های مناسب و محافظ‌های حرارتی می‌تواند دقت اندازه‌گیری را افزایش دهد.
- سنسور باید دور از منابع گرما یا سرمای خارجی نصب شود تا اندازه‌گیری دقیق‌تری داشته باشد.
- برای جلوگیری از خرابی سنسور، باید از تماس مستقیم با مواد شیمیایی یا ضربه‌های مکانیکی جلوگیری کرد.
- کالیبراسیون منظم سنسورها برای اطمینان از دقت اندازه‌گیری ضروری است.
در برخی صنایع، مانند داروسازی یا غذایی، نیاز به کالیبراسیون دوره‌ای و ثبت دقیق داده‌ها وجود دارد. استفاده از سیستم‌های کنترل کیفیت و نگهداری منظم می‌تواند از خرابی سنسورها جلوگیری کند.
چالش‌های رایج در استفاده از سنسورهای دما و راهکارهای حل آن‌ها
استفاده از سنسورهای دما در محیط‌های صنعتی ممکن است با چالش‌هایی همراه باشد. برخی از این چالش‌ها و راهکارهای حل آن‌ها عبارتند از:
۱. تداخل الکترومغناطیسی
در محیط‌های صنعتی، تداخل الکترومغناطیسی می‌تواند باعث خطا در اندازه‌گیری سنسورهای دما شود. برای کاهش این تداخل:
- استفاده از کابل‌های شیلد شده
- نصب فیلترهای مناسب
- استفاده از سنسورهای با طراحی ضد تداخل
می‌تواند مؤثر باشد.
۲. تغییرات محیطی
رطوبت، گرد و غبار و مواد شیمیایی می‌توانند بر عملکرد سنسور تأثیر بگذارند. برای محافظت از سنسور:
- استفاده از محافظ‌های مناسب
- نصب سنسور در محیط‌های کنترل‌شده
- نظافت دوره‌ای سنسور و محیط اطراف آن
ضروری است.
۳. خرابی سنسور
خرابی سنسور می‌تواند به دلایل مختلفی مانند سایش، ضربه یا خرابی الکتریکی رخ دهد. برای کاهش خطر خرابی:
- نصب سنسور در مکان‌های مناسب
- استفاده از سنسورهای با کیفیت بالا
- نظارت دوره‌ای بر عملکرد سنسور
می‌تواند کمک کند.
آینده سنسورهای دما در صنعت
با پیشرفت فناوری، سنسورهای دما نیز در حال تکامل هستند. برخی از روندهای آینده این فناوری عبارتند از:
- استفاده از سنسورهای هوشمند با قابلیت ارتباط بی‌سیم و اتصال به اینترنت اشیا (IoT)
- تکامل سنسورهای نانو برای اندازه‌گیری دما در مقیاس میکروسکوپی
- پیشرفت در دقت و سرعت پاسخ سنسورهای دما
- استفاده از مواد جدید برای افزایش مقاومت سنسورها در برابر محیط‌های سخت
این پیشرفت‌ها می‌توانند باعث افزایش کارایی و دقت سیستم‌های کنترل دما در صنایع مختلف شوند. برای آگاهی از آخرین نوآوری‌ها در این زمینه، می‌توانید به مقالات تخصصی و منابع معتبر صنعتی مراجعه کنید. برای اطلاعات بیشتر در مورد کاربردهای جدید سنسورهای دما در صنایع مختلف، می‌توانید به تایم به تایم مراجعه نمایید.
