انتخاب کابل برق مناسب یکی از مهم‌ترین تصمیمات در پروژه‌های الکتریکی است، چه برای خانه، دفتر یا صنایع بزرگ. یکی از پارامترهای کلیدی که باید به آن توجه کرد، سطح مقطع کابل است. سطح مقطع مناسب نه تنها از ایمنی سیستم الکتریکی شما محافظت می‌کند، بلکه باعث کاهش هزینه‌های انرژی و افزایش عمر مفید کابل‌ها می‌شود. در این راهنما، به بررسی نحوه انتخاب کابل برق بر اساس سطح مقطع می‌پردازیم و نکات کاربردی را برای خرید آسان‌تر و هوشمندانه‌تر ارائه می‌دهیم.
چرا سطح مقطع کابل مهم است؟
سطح مقطع کابل به مساحت مقطع عرضی سیم‌های رسانا در داخل کابل اشاره دارد و با واحد میلی‌متر مربع (م‌م²) اندازه‌گیری می‌شود. این پارامتر تعیین می‌کند که کابل چقدر می‌تواند جریان الکتریکی را بدون گرم شدن بیش از حد یا از دست دادن توان منتقل کند. اگر سطح مقطع کابل برای جریان مورد نیاز کوچک باشد، کابل گرم می‌شود، عایق آن آسیب می‌بیند و حتی خطر آتش‌سوزی ایجاد می‌کند. از سوی دیگر، انتخاب سطح مقطع بیش از حد بزرگ علاوه بر افزایش هزینه، باعث کاهش کارایی سیستم می‌شود.
برای مثال، در یک خانه معمولی، کابل‌های با سطح مقطع ۱٫۵ تا ۲٫۵ م‌م² برای مدارهای روشنایی و پریزهای معمولی مناسب هستند، در حالی که برای مدارهای با مصرف بالا مانند آبگرمکن‌ها یا کولرهای گازی، سطح مقطع ۴ تا ۶ م‌م² یا بیشتر توصیه می‌شود.
چگونه سطح مقطع مناسب را انتخاب کنیم؟
انتخاب سطح مقطع کابل به چند عامل بستگی دارد:
- مقدار جریان الکتریکی: جریان مورد نیاز دستگاه‌ها یا مدارهای الکتریکی را محاسبه کنید. برای این کار می‌توانید از فرمول
P = V × Iاستفاده کنید، جایی کهPتوان دستگاه،Vولتاژ وIجریان است. برای مثال، یک دستگاه با توان ۲۰۰۰ وات و ولتاژ ۲۲۰ ولت، جریان ۹٫۰۹ آمپر نیاز دارد. - طول کابل: در کابل‌های طولانی، افت ولتاژ بیشتر است. برای کابل‌های طولانی‌تر، سطح مقطع بزرگ‌تری انتخاب کنید تا افت ولتاژ قابل قبول باقی بماند.
- نوع کابل: کابل‌های مسی به دلیل رسانایی بهتر، سطح مقطع کوچکتری نسبت به کابل‌های آلومینیومی نیاز دارند.
- شرایط محیطی: در محیط‌های با دمای بالا یا مرطوب، سطح مقطع کمی بزرگ‌تر انتخاب کنید تا از گرم شدن بیش از حد جلوگیری شود.
جدول زیر یک راهنمای کلی برای انتخاب سطح مقطع کابل مسی در سیستم‌های تک فاز ۲۲۰ ولت است:
| جریان (آمپر) | سطح مقطع کابل مسی (م‌م²) |
|---|---|
| تا ۱۰ | ۱٫۵ |
| ۱۰ تا ۱۶ | ۲٫۵ |
| ۱۶ تا ۲۵ | ۴ |
| ۲۵ تا ۳۲ | ۶ |
| ۳۲ تا ۴۰ | ۱۰ |
این جدول تنها یک راهنمای کلی است و برای پروژه‌های دقیق‌تر باید با مهندس الکتریکی مشورت کنید.
نکات مهم در خرید کابل برق
به علاوه سطح مقطع، چند نکته دیگر در انتخاب کابل برق باید مد نظر قرار گیرد:
- نوع عایق: کابل‌های با عایق PVC برای استفاده‌های معمولی مناسب هستند، اما برای محیط‌های خاص مانند زیر زمین یا در معرض آتش، کابل‌های با عایق خاص مانند XLPE یا کابل‌های ضد آتش استفاده کنید.
- نوع کابل: کابل‌های تک‌لوله برای استفاده در داخل دیوارها و کابل‌های چند‌لوله برای استفاده در محیط‌های باز مناسب هستند.

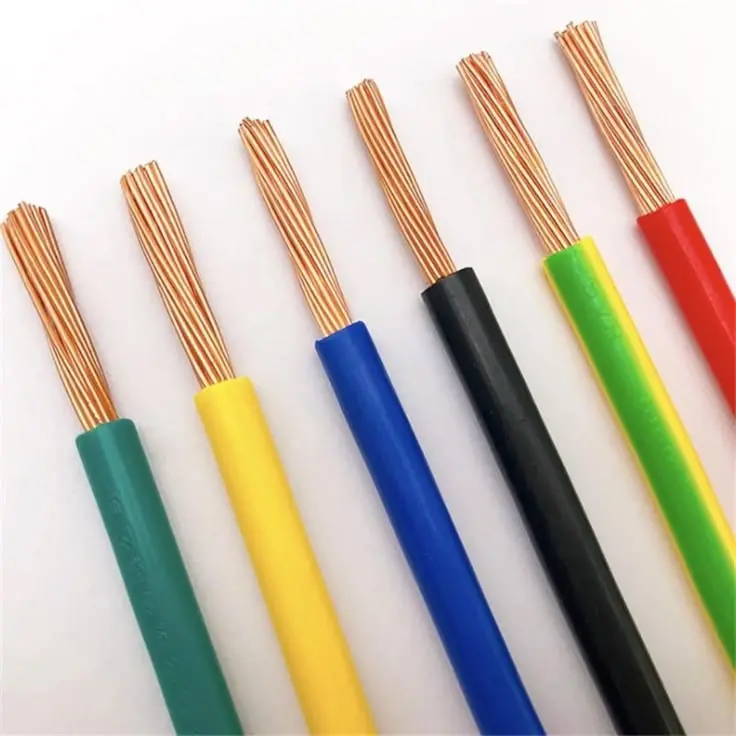

- رنگ کابل: در سیستم‌های تک فاز، معمولاً فاز با رنگ قرمز یا قهوه‌ای، نول با آبی و زمین با سبز-زرد مشخص می‌شوند.
- استانداردهای کیفیت: کابل‌های با استانداردهای بین‌المللی مانند IEC یا استانداردهای ملی ایران کیفیت بالاتری دارند.
همچنین، توجه به برند و کیفیت کابل بسیار مهم است. خرید کابل از برندهای معتبر و با گواهینامه‌های لازم می‌تواند از مشکلات آینده جلوگیری کند.

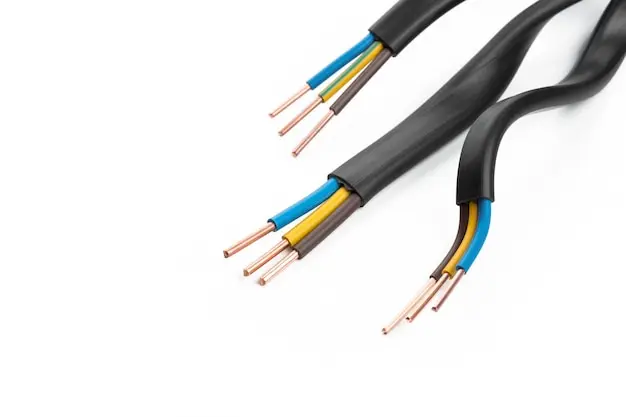

کابل‌های ویژه برای کاربردهای خاص

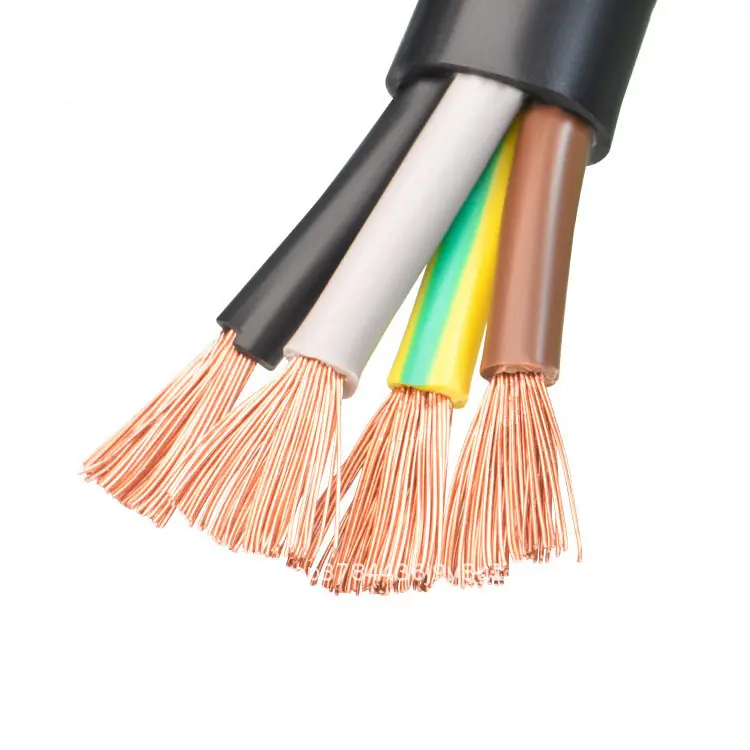

در برخی کاربردها، کابل‌های استاندارد کافی نیستند و نیاز به کابل‌های ویژه است:
- کابل‌های ضد آب: برای استفاده در محیط‌های مرطوب یا زیر آب، مانند کابل‌های دریایی یا کابل‌های استفاده در حمام‌ها.
- کابل‌های ضد آتش: برای محیط‌های با خطر آتش‌سوزی بالا، مانند تونل‌ها یا ساختمان‌های صنعتی.
- کابل‌های ضد سایش: برای محیط‌هایی که کابل در معرض سایش مکانیکی است، مانند ماشین‌آلات صنعتی.
- کابل‌های با عایق ویژه: برای محیط‌های با دمای بالا یا پایین، مانند کابل‌های استفاده در کوره‌ها یا فریزرها.
نکات ایمنی در نصب و استفاده از کابل برق
پس از انتخاب کابل مناسب، نکات ایمنی در نصب و استفاده از آن بسیار مهم است:
- کابل‌ها را از نور مستقیم خورشید و منابع گرما دور نگه دارید.
- در هنگام نصب، از کشیدن یا خم کردن بیش از حد کابل خودداری کنید.
- کابل‌ها را در مکان‌های امن و دور از دسترس کودکان نصب کنید.
- در صورت مشاهده هرگونه آسیب به کابل، مانند ترکیدن عایق یا گرم شدن بیش از حد، فوراً آن را تعویض کنید.
- برای پروژه‌های بزرگ یا صنعتی، همیشه با یک متخصص الکتریکی مشورت کنید.
در صورت نیاز به اطلاعات بیشتر در مورد انتخاب کابل برق یا راهنمای خرید، می‌توانید به مقالات مرتبط در تایم به تایم مراجعه کنید.
چگونه از کابل‌های خود مراقبت کنیم؟
مراقبت صحیح از کابل‌ها می‌تواند عمر مفید آن‌ها را افزایش دهد و از بروز مشکلات جلوگیری کند:
- کابل‌ها را در محیطی با دمای مناسب و دور از رطوبت نگهداری کنید.
- در صورت نیاز به ذخیره‌سازی طولانی‌مدت، کابل‌ها را در جای خشک و دور از نور مستقیم خورشید قرار دهید.
- از استفاده از کابل‌های آسیب‌دیده یا فرسوده خودداری کنید.
- در صورت نیاز به تعویض یا تعمیر، از کابل‌های با کیفیت و استاندارد استفاده کنید.
نکات پایانی
انتخاب کابل برق مناسب بر اساس سطح مقطع و نیازهای خاص پروژه، گام مهمی در ایمنی و کارایی سیستم الکتریکی است. با توجه به نکات ارائه شده و مشورت با متخصصان، می‌توانید کابل مناسب را برای هر کاربرد انتخاب کنید. همیشه به یاد داشته باشید که ایمنی بر هر چیز دیگری اولویت دارد و هرگونه شک یا تردید در انتخاب کابل، باید با مشورت با یک مهندس الکتریسیته حل شود.
