سیستم سیم‌کشی یکی از پایه‌های اساسی هر ساختمان یا پروژه الکتریکی است و انتخاب کابل‌های مناسب، به‌ویژه کابل افشان، می‌تواند تأثیر مستقیم بر ایمنی، کارایی و طول عمر سیستم داشته باشد. کابل افشان یا کابل انعطاف‌پذیر، به دلیل کاربرد گسترده در سیم‌کشی‌های داخلی و خارجی، یکی از محصولات پرکاربرد در بازار است. اما چگونه می‌توانیم کابل افشان مناسب را برای پروژه خود انتخاب کنیم؟ در این راهنما، به بررسی ویژگی‌ها، انواع، نکات انتخاب و نکات مهم در خرید کابل افشان می‌پردازیم تا بتوانید انتخاب آگاهانه‌ای داشته باشید.
کابل افشان چیست و چه کاربردی دارد؟
کابل افشان یا کابل انعطاف‌پذیر، نوعی کابل الکتریکی است که به دلیل ساختار انعطاف‌پذیر خود، برای سیم‌کشی‌های مختلفی از جمله سیم‌کشی‌های داخلی، خارجی، صنعتی و حتی در محیط‌های با حرارت بالا استفاده می‌شود. این کابل‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و با عایق‌های مختلفی مانند PVC یا TPE پوشانده می‌شوند. کاربردهای اصلی کابل افشان شامل:
- سیم‌کشی‌های داخلی ساختمان‌ها (پنل‌ها، سوکت‌ها، چراغ‌ها)
- سیم‌کشی‌های خارجی و گیرنده‌های الکتریکی
- پروژه‌های صنعتی و ماشین‌آلات
- سیستم‌های روشنایی و کنترل
- پروژه‌های موقت یا موبایل که نیاز به انعطاف‌پذیری دارند
کابل افشان به دلیل ساختار انعطاف‌پذیر خود، امکان نصب آسان‌تر و کاهش استرس مکانیکی بر روی کابل را فراهم می‌کند. همچنین، این کابل‌ها در مقایسه با کابل‌های ثابت، کمتر در معرض آسیب‌های فیزیکی قرار می‌گیرند.
انواع کابل افشان و مشخصات فنی
کابل افشان در انواع مختلفی تولید می‌شود که هر کدام برای کاربردهای خاصی مناسب هستند. شناخت این انواع و مشخصات فنی، کمک می‌کند تا انتخاب بهینه‌تری داشته باشید:
۱. بر اساس جنس هسته (مس یا آلومینیوم)
کابل‌های افشان معمولاً از دو جنس اصلی ساخته می‌شوند:
- کابل افشان مسی: به دلیل رسانایی الکتریکی بالا و مقاومت در برابر اکسیداسیون، برای کاربردهای حساس و با جریان بالا مناسب است. این کابل‌ها در محیط‌های مرطوب یا با تغییرات دما نیز عملکرد بهتری دارند.
- کابل افشان آلومینیومی: سبک‌تر و ارزان‌تر از کابل‌های مسی هستند، اما رسانایی الکتریکی کمتر و مقاومت بیشتری در برابر اکسیداسیون دارند. برای کاربردهای عمومی و با جریان متوسط مناسب هستند.
۲. بر اساس نوع عایق و پوشش
عایق و پوشش کابل افشان نقش مهمی در ایمنی و دوام آن دارد. انواع رایج:

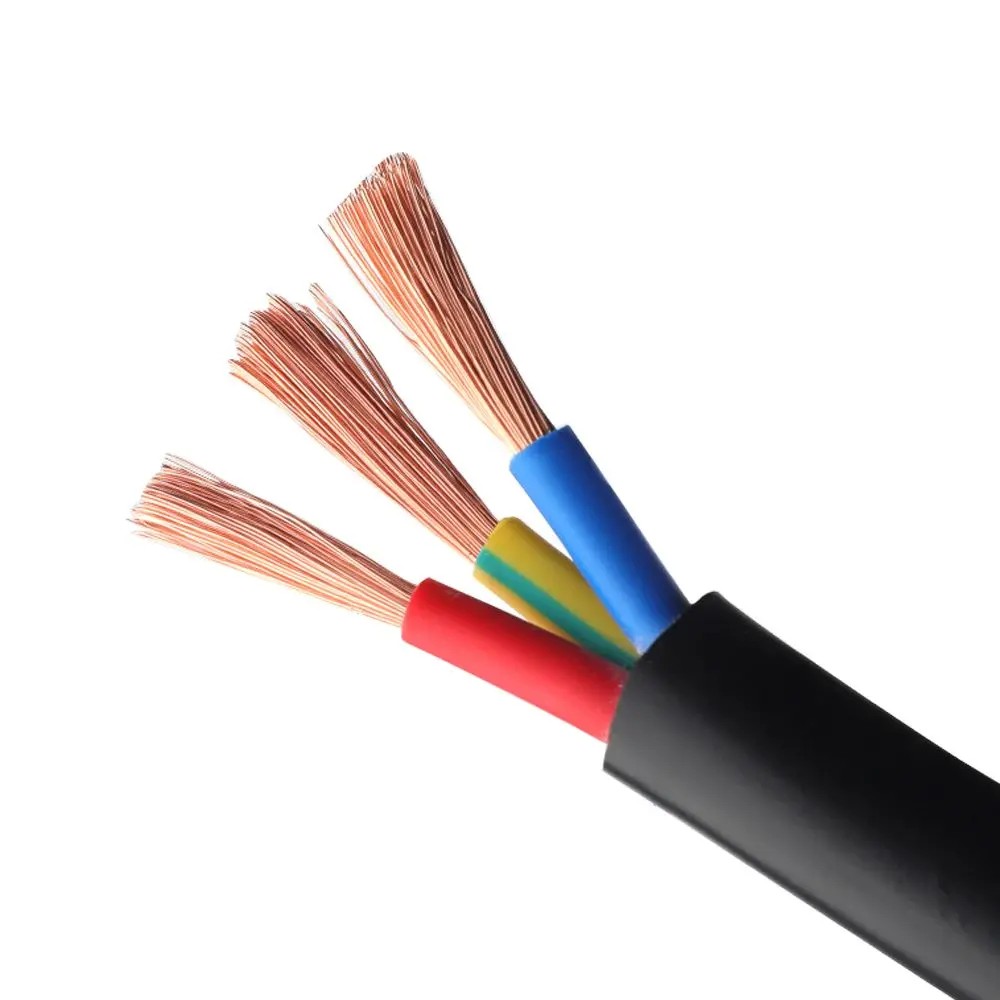

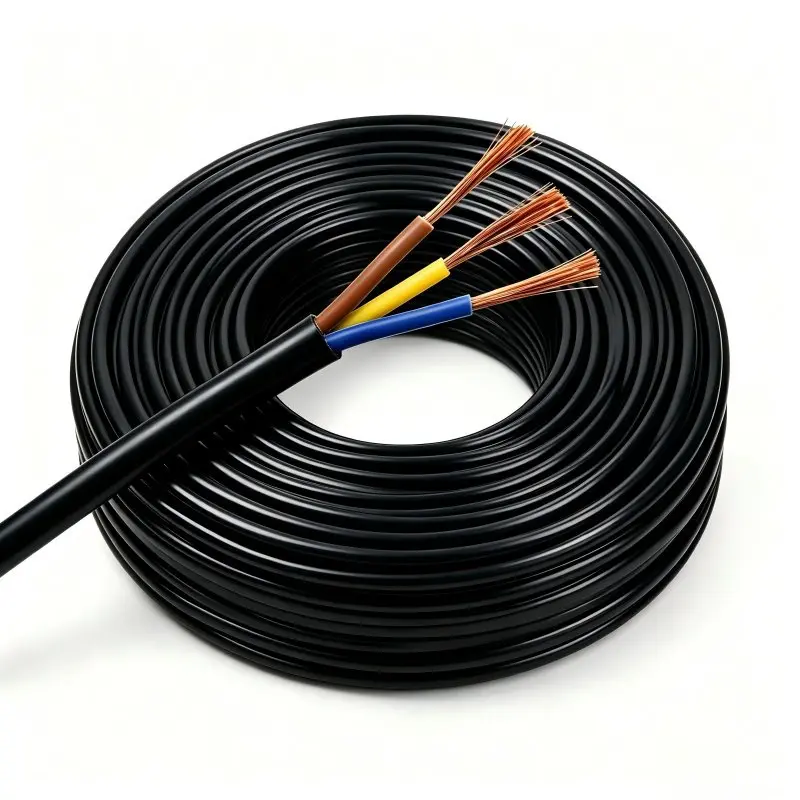

- PVC: عایق پلی‌وینیل کلراید (PVC) یکی از رایج‌ترین انواع عایق است که مقاومت خوبی در برابر حرارت، آب و مواد شیمیایی دارد. این نوع عایق برای کاربردهای داخلی و خارجی مناسب است.

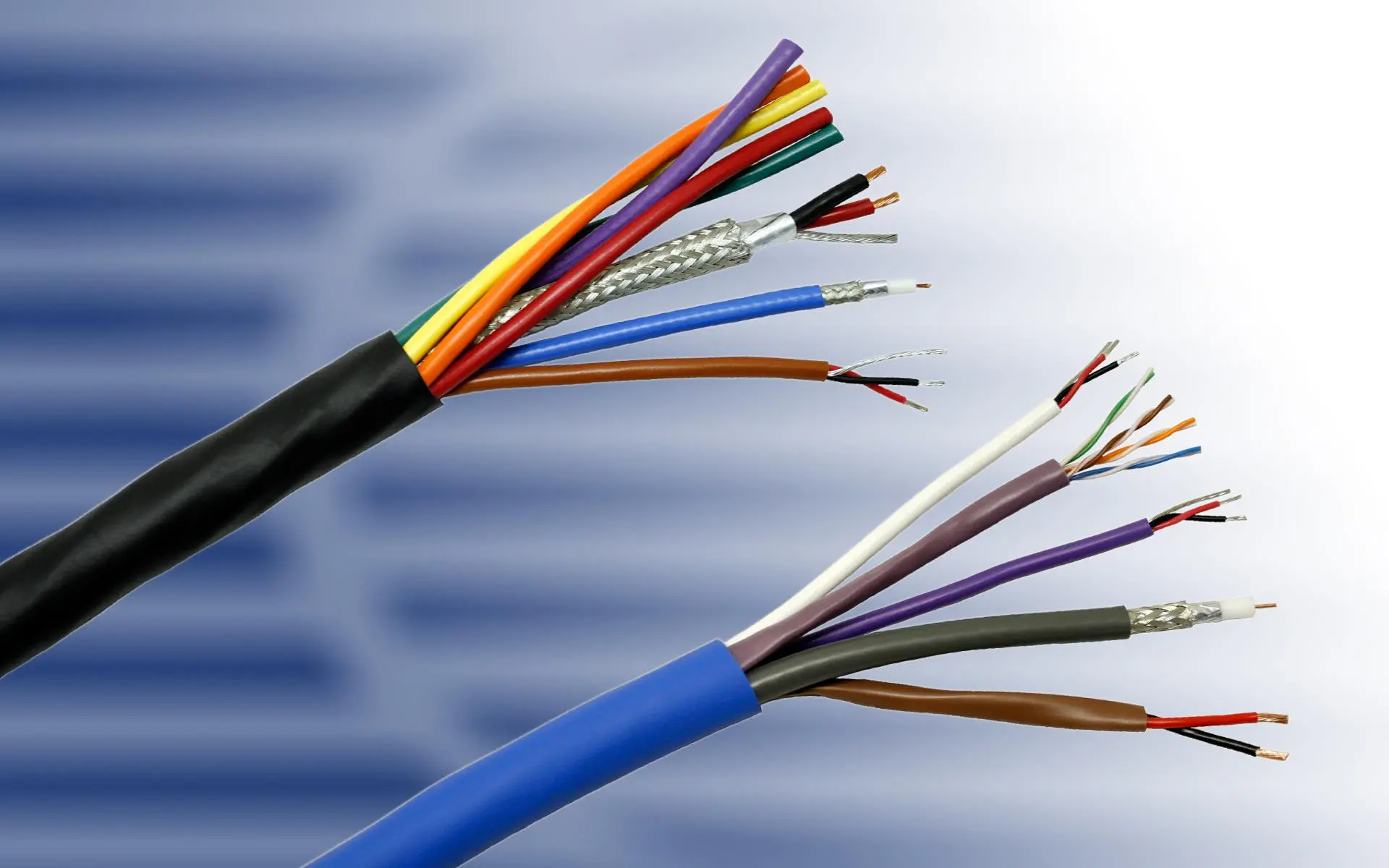

- TPE: پلی‌اتیلن ترموپلاستیک (TPE) عایقی انعطاف‌پذیر و مقاوم در برابر سایش و تغییرات دما است. برای کاربردهای صنعتی و محیط‌های با حرارت بالا مناسب‌تر است.
- نئوپرن: برای محیط‌های با دماهای بالا یا پایین و مقاومت شیمیایی بالا استفاده می‌شود.
۳. بر اساس تعداد و ضخامت سیم‌پیچ‌ها
کابل افشان ممکن است دارای یک یا چند سیم‌پیچ باشد. برای مثال:
- کابل‌های تک‌سیم‌پیچ برای کاربردهای سبک و جریان کم مناسب هستند.
- کابل‌های چند‌سیم‌پیچ (مثلاً ۳ یا ۵ سیم‌پیچ) برای جریان‌های بالا و کاربردهای صنعتی استفاده می‌شوند.
ضخامت سیم‌پیچ‌ها نیز با واحد میلی‌متر مربع (mm²) اندازه‌گیری می‌شود. برای مثال، کابل افشان با ضخامت ۱٫۵ mm² برای سوکت‌ها و چراغ‌های خانگی مناسب است، در حالی که کابل‌های با ضخامت ۱۰ mm² و بالاتر برای موتورهای صنعتی یا سیستم‌های با جریان بالا استفاده می‌شوند.
نکات مهم در انتخاب کابل افشان
انتخاب کابل افشان مناسب نیازمند توجه به چند نکته اساسی است. در ادامه، به بررسی این نکات می‌پردازیم:
۱. ظرفیت جریان و مقطع کابل
یکی از مهم‌ترین عوامل در انتخاب کابل افشان، ظرفیت جریان آن است. هر کابل برای یک جریان مشخص طراحی شده و استفاده از کابل با ظرفیت کمتر از نیاز، می‌تواند منجر به گرم شدن بیش از حد و خطر آتش‌سوزی شود. برای مثال:
- کابل افشان با مقطع ۱٫۵ mm² معمولاً برای جریان‌های تا ۱۶ آمپر مناسب است.
- کابل با مقطع ۲٫۵ mm² برای جریان‌های تا ۲۰ آمپر طراحی شده است.
- کابل‌های با مقطع بالاتر (مثلاً ۶ یا ۱۰ mm²) برای موتورهای صنعتی یا سیستم‌های با جریان بالا استفاده می‌شوند.
برای تعیین مقطع مناسب، می‌توانید از جداول استاندارد یا نرم‌افزارهای طراحی الکتریکی استفاده کنید.
۲. محیط نصب و شرایط محیطی
شرایط محیطی مانند دما، رطوبت، نور خورشید و وجود مواد شیمیایی، بر انتخاب کابل افشان تأثیرگذار است:
- برای محیط‌های مرطوب یا زیر زمین، کابل‌های با عایق PVC یا XLPE مناسب‌تر هستند.
- در محیط‌های با دماهای بالا (مثلاً نزدیک به موتور یا کوره)، کابل‌های با عایق نئوپرن یا TPE استفاده می‌شوند.
- در محیط‌های صنعتی با احتمال سایش، کابل‌های با پوشش محافظ اضافی یا عایق‌های مقاوم در برابر سایش انتخاب می‌شوند.
۳. انعطاف‌پذیری و طول عمر
کابل افشان باید به اندازه کافی انعطاف‌پذیر باشد تا بتواند در مسیرهای پیچیده نصب شود. همچنین، مقاومت در برابر سایش، تغییرات دما و نور خورشید، از عوامل مهم در طول عمر کابل است. کابل‌های با عایق TPE یا نئوپرن معمولاً در این زمینه عملکرد بهتری دارند.
۴. استانداردهای ایمنی و گواهینامه‌ها
در خرید کابل افشان، توجه به استانداردهای ملی و بین‌المللی ضروری است. کابل‌های دارای گواهینامه‌های ایمنی مانند:
- استاندارد IEC (بین‌المللی)
- استاندارد ملی ایران (INSO)
- گواهینامه‌های CE یا UL برای بازارهای بین‌المللی
از کیفیت و ایمنی کابل تضمین می‌کنند. خرید کابل بدون استاندارد می‌تواند خطرات جدی ایمنی را به همراه داشته باشد.
نکات مهم در خرید کابل افشان
هنگام خرید کابل افشان، علاوه بر مشخصات فنی، به نکات زیر نیز توجه کنید:
۱. خرید از فروشندگان معتبر
خرید کابل از فروشندگان معتبر و دارای گواهینامه، تضمین‌کننده کیفیت و ایمنی محصول است. از خرید کابل‌های بدون برند یا با قیمت بسیار پایین خودداری کنید، چرا که این کابل‌ها ممکن است استانداردهای ایمنی را نداشته باشند.
۲. بررسی مشخصات فنی کابل
در هنگام خرید، به موارد زیر توجه کنید:
- جنس هسته (مس یا آلومینیوم)
- نوع عایق و پوشش (PVC، TPE، نئوپرن)
- مقطع کابل (mm²)
- ظرفیت جریان کابل
- استانداردهای مربوطه
۳. توجه به نیازهای پروژه
انتخاب کابل افشان باید بر اساس نیازهای پروژه انجام شود. برای مثال:
- برای سیم‌کشی‌های خانگی، کابل‌های با مقطع ۱٫۵ تا ۲٫۵ mm² و عایق PVC مناسب هستند.
- برای پروژه‌های صنعتی، کابل‌های با مقطع بالاتر و عایق‌های مقاوم در برابر سایش و حرارت انتخاب می‌شوند.
- برای محیط‌های خارجی، کابل‌های با مقاومت بالاتر در برابر آب و نور خورشید مناسب‌تر هستند.
۴. بررسی قیمت و کیفیت
قیمت کابل افشان بسته به جنس، نوع عایق، مقطع و برند متفاوت است. اما باید توجه داشت که قیمت بسیار پایین ممکن است نشانه کیفیت پایین باشد. مقایسه قیمت‌ها در فروشندگان مختلف و بررسی نظرات کاربران می‌تواند در انتخاب کمک‌کننده باشد.
نکات ایمنی در نصب کابل افشان
نصب کابل افشان به درستی، علاوه بر انتخاب مناسب کابل، بسیار مهم است. برخی از نکات ایمنی در نصب:
- کابل‌ها باید به درستی و بدون کشش بیش از حد نصب شوند تا از آسیب دیدن عایق جلوگیری شود.
- در محیط‌های مرطوب یا قابل اشتعال، از کابل‌های با عایق مناسب و پوشش محافظ استفاده کنید.
- کابل‌ها باید از منابع حرارتی، شیمیایی و مکانیکی محافظت شوند.
- در صورت نیاز، از کانال‌کشی یا لوله‌های محافظ برای کابل‌ها استفاده کنید.
- همیشه قبل از نصب، کابل‌ها را بر اساس استانداردهای مربوطه تست کنید.
در صورت عدم اطمینان از نصب، بهتر است از کارشناسان مجرب در این زمینه کمک بگیرید.
پرسش‌های متداول در مورد کابل افشان
در این بخش، به برخی از سوالات رایج در مورد کابل افشان پاسخ می‌دهیم:
۱. کابل افشان و کابل ثابت چه تفاوتی دارند؟
کابل افشان به دلیل ساختار انعطاف‌پذیر خود، برای نصب در مسیرهای پیچیده یا مکان‌هایی که نیاز به حرکت دارند، مناسب است. در حالی که کابل ثابت برای نصب در مسیرهای مستقیم و بدون نیاز به حرکت استفاده می‌شود. کابل‌های ثابت معمولاً دارای عایق و پوشش سخت‌تری هستند و برای کاربردهای ثابت و پایدار مناسب‌تر هستند.
۲. آیا کابل افشان آلومینیومی می‌تواند جایگزین کابل مسی شود؟
کابل‌های آلومینیومی سبک‌تر و ارزان‌تر هستند، اما رسانایی الکتریکی کمتر و مقاومت بیشتری در برابر اکسیداسیون دارند. برای کاربردهای عمومی و با جریان متوسط، کابل‌های آلومینیومی می‌توانند جایگزین کابل‌های مسی شوند، اما برای کاربردهای حساس یا با جریان بالا، کابل‌های مسی مناسب‌تر هستند.
۳. چه عایقی برای کابل افشان در محیط‌های خارجی مناسب است؟
برای محیط‌های خارجی، کابل‌های با عایق PVC یا XLPE که مقاومت خوبی در برابر آب، نور خورشید و تغییرات دما دارند، مناسب هستند. همچنین، کابل‌های با پوشش محافظ اضافی یا عایق‌های نئوپرن برای محیط‌های با شرایط سخت‌تر استفاده می‌شوند.
۴. چگونه می‌توانم مقطع مناسب کابل افشان را برای پروژه خود انتخاب کنم؟
انتخاب مقطع کابل افشان بستگی به جریان مورد نیاز و طول کابل دارد. برای مثال، برای جریان ۱۶ آمپر، کابل با مقطع ۱٫۵ mm² مناسب است. اما برای جریان‌های بالاتر یا کابل‌های طولانی‌تر، باید مقطع کابل را افزایش داد. می‌توانید از جداول استاندارد یا نرم‌افزارهای طراحی الکتریکی برای تعیین مقطع مناسب استفاده کنید.
در نهایت، انتخاب کابل افشان مناسب نیازمند توجه به نیازهای پروژه، شرایط محیطی و استانداردهای ایمنی است. با توجه به نکات ارائه شده در این راهنما، می‌توانید انتخاب آگاهانه‌ای داشته باشید و از ایمنی و کارایی سیستم الکتریکی خود اطمینان حاصل کنید.
