در طراحی و اجرای سازه‌های بتنی، یکی از عناصر کلیدی که نقش اساسی در افزایش مقاومت و پایداری ستون‌ها و تیرها دارد، خاموت است. این عنصر کوچک اما حیاتی، به عنوان یک سیستم تقویت‌کننده عمل می‌کند و از خرابی سازه در برابر بارهای مختلف جلوگیری می‌کند. اگر شما مهندس، دانشجوی عمران، یا حتی یک علاقه‌مند به ساخت‌وساز هستید، شناخت دقیق خاموت و نقش آن در سازه‌های بتنی می‌تواند برای شما بسیار مفید باشد.
خاموت چیست؟
خاموت به مجموعه‌ای از میلگردهای عرضی گفته می‌شود که به صورت مارپیچ یا شبکه‌ای حول میلگردهای اصلی (طولی) ستون یا تیر قرار می‌گیرند. این میلگردهای عرضی با ایجاد یک شبکه سه‌بعدی، از میلگردهای اصلی در برابر فشارهای جانبی و لنگرهای خمشی محافظت می‌کنند. خاموت‌ها به صورت حلقه‌های بسته یا نیمه‌بسته طراحی می‌شوند و با استفاده از سیم‌های پیچی یا جوشکاری به میلگردهای اصلی متصل می‌شوند.
در واقع، خاموت‌ها مانند یک «جلیقه نجات» برای میلگردهای اصلی عمل می‌کنند. بدون خاموت، میلگردهای طولی در ستون یا تیر بتنی، تحت بارهای فشاری یا کششی، ممکن است به راحتی تغییر شکل دهند یا حتی شکست بخورند. خاموت‌ها با محدود کردن تغییر شکل میلگردهای اصلی، از خرابی سازه جلوگیری می‌کنند و باعث افزایش مقاومت کلی سازه می‌شوند.
نقش خاموت در مقاومت ستون و تیر بتنی
خاموت‌ها در دو نوع اصلی ستون و تیر بتنی نقش متفاوتی ایفا می‌کنند، اما در هر دو مورد، هدف اصلی افزایش پایداری و مقاومت سازه است.
۱. نقش خاموت در ستون‌های بتنی
ستون‌ها تحت بارهای فشاری عمودی قرار دارند و خاموت‌ها در اینجا نقش بسیار مهمی دارند:
- ممانعت از لنگرگی (Buckling): میلگردهای طولی ستون در صورت عدم وجود خاموت، ممکن است تحت فشار جانبی لنگر بگیرند و تغییر شکل دهند. خاموت‌ها با محدود کردن این تغییر شکل، از لنگرگی جلوگیری می‌کنند.
- افزایش مقاومت برشی: خاموت‌ها با ایجاد یک شبکه سه‌بعدی، مقاومت برشی ستون را افزایش می‌دهند و از ترک خوردن بتن در برابر نیروهای برشی جلوگیری می‌کنند.
- توزیع بار: خاموت‌ها بارهای وارد شده را به صورت یکنواخت بین میلگردهای طولی و بتن توزیع می‌کنند، که این امر باعث افزایش پایداری کل ستون می‌شود.

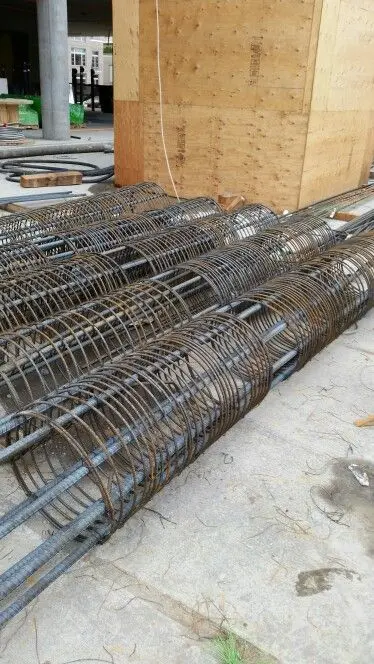

۲. نقش خاموت در تیرهای بتنی
در تیرهای بتنی، خاموت‌ها بیشتر برای مقابله با نیروهای برشی و لنگرهای خمشی استفاده می‌شوند:
- مقاومت در برابر نیروهای برشی: تیرها تحت نیروهای برشی قرار دارند که می‌توانند باعث ترک خوردن بتن شوند. خاموت‌ها با ایجاد یک شبکه تقویتی، از گسترش ترک‌ها جلوگیری می‌کنند.
- پایداری میلگردهای کششی: در تیرهای بتنی، میلگردهای کششی در قسمت تحتانی تیر قرار دارند و خاموت‌ها با محدود کردن تغییر شکل این میلگردها، از خرابی تیر جلوگیری می‌کنند.
- افزایش مقاومت خمشی: خاموت‌ها با افزایش مقاومت برشی، به افزایش مقاومت خمشی تیر نیز کمک می‌کنند.
نکات مهم در طراحی و اجرای خاموت
برای اینکه خاموت‌ها به درستی نقش خود را ایفا کنند، باید در طراحی و اجرای آن‌ها به نکات زیر توجه کرد:
۱. فاصله‌گذاری خاموت‌ها
فاصله بین خاموت‌ها باید بر اساس استانداردهای طراحی سازه‌ای تعیین شود. در ستون‌ها، فاصله خاموت‌ها نباید از حد مشخص شده در کدهای طراحی (مانند کد ACI یا استاندارد ملی ایران) بیشتر باشد. در تیرها نیز، فاصله خاموت‌ها باید به گونه‌ای باشد که از ترک خوردن بتن در برابر نیروهای برشی جلوگیری شود.
۲. نوع خاموت

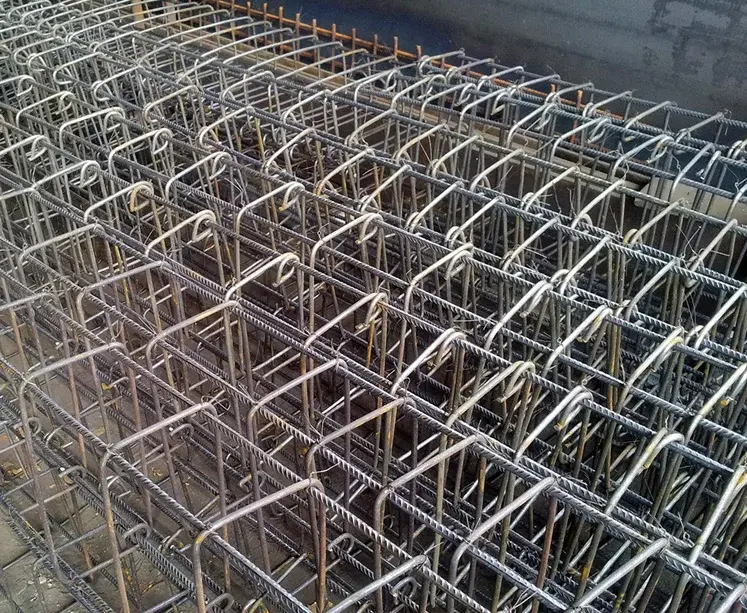

خاموت‌ها می‌توانند به صورت مارپیچ، شبکه‌ای یا حتی میلگردهای عرضی جداگانه طراحی شوند. انتخاب نوع خاموت بستگی به نوع بارگذاری، ابعاد ستون یا تیر و شرایط محیطی دارد. برای مثال، در ستون‌های کوتاه و تحت بارهای فشاری بالا، خاموت‌های مارپیچ بیشتر استفاده می‌شوند.
۳. قطر و تعداد خاموت‌ها
قطر خاموت‌ها باید با توجه به قطر میلگردهای طولی و بارهای وارد شده انتخاب شود. در ستون‌ها، تعداد خاموت‌ها باید به گونه‌ای باشد که بتوانند میلگردهای طولی را به خوبی محدود کنند. در تیرها نیز، تعداد خاموت‌ها باید بر اساس نیروهای برشی محاسبه شود.
۴. اتصال خاموت‌ها
خاموت‌ها باید به میلگردهای طولی به صورت صحیح متصل شوند. این اتصال می‌تواند با استفاده از سیم‌های پیچی، جوشکاری یا حتی گیره‌های مکانیکی انجام شود. اتصال صحیح خاموت‌ها به میلگردهای اصلی، از لغزش یا تغییر مکان آن‌ها جلوگیری می‌کند.

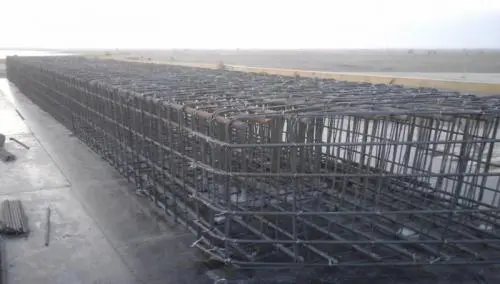

۵. پوشش بتن
پوشش بتن روی خاموت‌ها باید به اندازه کافی باشد تا از زنگ زدگی میلگردها جلوگیری شود. پوشش بتن باید بر اساس شرایط محیطی و نوع سازه تعیین شود. در مناطق مرطوب یا خورنده، پوشش بتن باید بیشتر باشد.
خطاهای رایج در استفاده از خاموت و چگونگی جلوگیری از آن‌ها
در اجرای خاموت‌ها، برخی از اشتباهات رایج می‌توانند باعث کاهش مقاومت سازه شوند. شناخت این اشتباهات و روش‌های جلوگیری از آن‌ها می‌تواند بسیار مفید باشد:
- فاصله بیش از حد بین خاموت‌ها: اگر فاصله خاموت‌ها بیش از حد مجاز باشد، میلگردهای طولی ممکن است لنگر بگیرند. برای جلوگیری از این مشکل، باید فاصله خاموت‌ها را بر اساس استانداردها تعیین کرد.
- استفاده از خاموت‌های ضعیف: استفاده از خاموت‌هایی با قطر یا تعداد نامناسب می‌تواند باعث کاهش مقاومت سازه شود. باید خاموت‌ها را بر اساس محاسبات طراحی انتخاب کرد.
- اتصال نامناسب خاموت‌ها: اگر خاموت‌ها به درستی به میلگردهای طولی متصل نشوند، ممکن است در زمان بارگذاری لغزش پیدا کنند. برای جلوگیری از این مشکل، باید از روش‌های اتصال صحیح استفاده کرد.
- پوشش بتن ناکافی: اگر پوشش بتن روی خاموت‌ها کم باشد، میلگردها ممکن است زنگ بزنند و مقاومت سازه کاهش یابد. باید پوشش بتن را بر اساس شرایط محیطی تعیین کرد.
نتیجه‌گیری
خاموت‌ها یکی از عناصر حیاتی در طراحی و اجرای سازه‌های بتنی هستند. این عناصر کوچک اما مؤثر، با افزایش مقاومت ستون‌ها و تیرها، از خرابی سازه در برابر بارهای مختلف جلوگیری می‌کنند. برای طراحی و اجرای صحیح خاموت‌ها، باید به نکات فنی مانند فاصله‌گذاری، نوع خاموت، قطر و تعداد آن‌ها، روش اتصال و پوشش بتن توجه کرد.
اگر شما نیز در زمینه ساخت‌وساز فعالیت می‌کنید یا علاقه‌مند به این حوزه هستید، مطالعه دقیق استانداردها و راهنمای‌های طراحی می‌تواند به شما کمک کند تا از اشتباهات رایج در استفاده از خاموت‌ها جلوگیری کنید. برای اطلاعات بیشتر در مورد استانداردهای طراحی سازه‌ای و نکات کاربردی دیگر، می‌توانید به مقالات مرتبط در تایم به تایم مراجعه کنید.
