تابلو برق یکی از اجزای حیاتی در هر ساختمان یا مجموعه صنعتی است که وظیفه کنترل، تقسیم و مدیریت جریان الکتریکی را بر عهده دارد. این دستگاه به عنوان قلب سیستم الکتریکی عمل می‌کند و از طریق آن می‌توان جریان برق را به بخش‌های مختلف ساختمان توزیع کرد. اما تابلو برق دقیقاً چیست؟ چه تجهیزاتی در آن قرار می‌گیرند؟ و نکات مهمی که در طراحی و نصب آن باید به آن توجه کرد چیست؟ در این مقاله به بررسی این موضوعات می‌پردازیم.
تابلو برق چیست؟

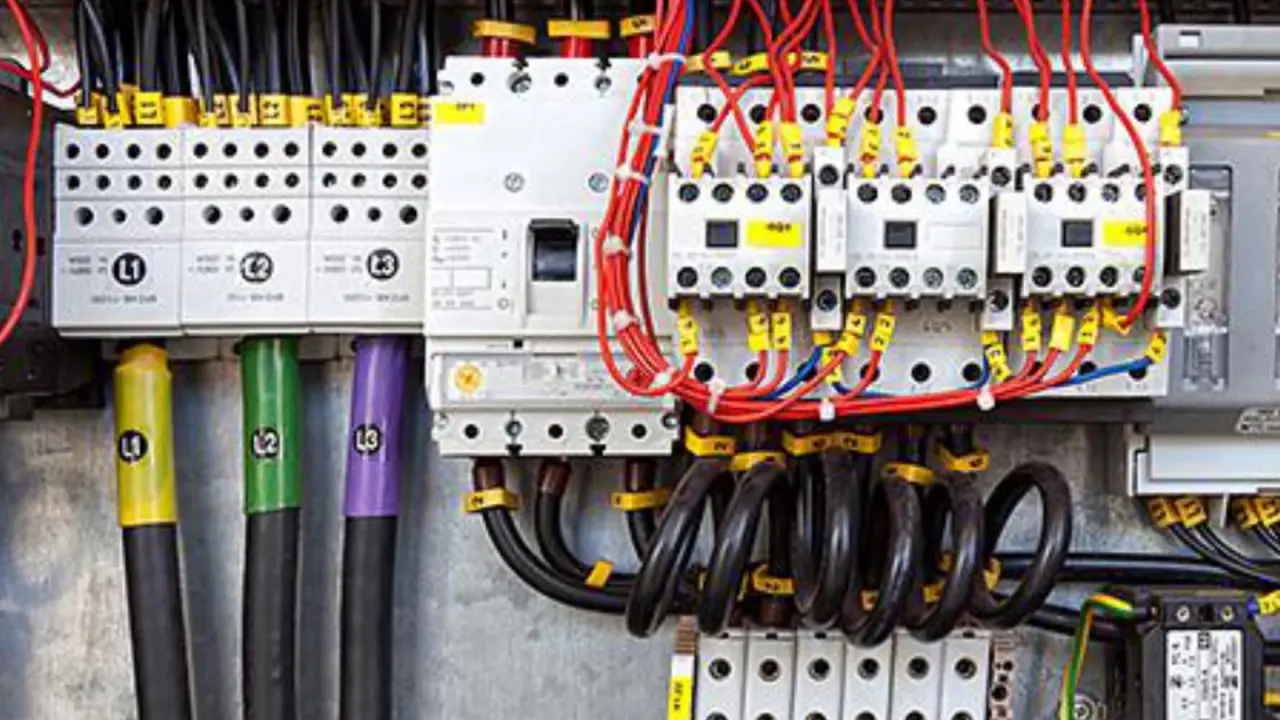

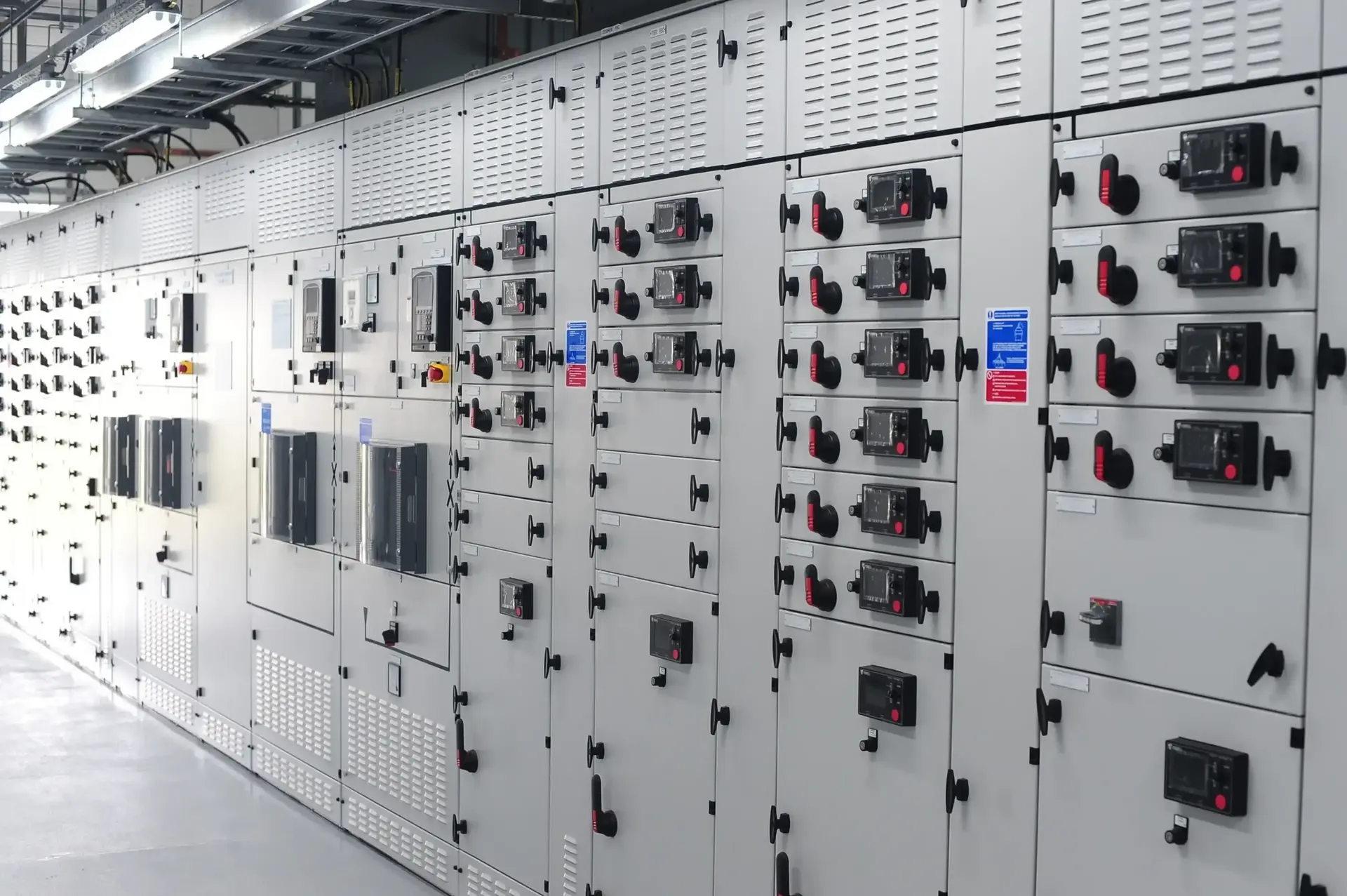

تابلو برق یا همان پاور پین (Power Panel) یک جعبه فلزی یا پلاستیکی است که شامل تجهیزات الکتریکی مختلفی برای کنترل و مدیریت جریان برق می‌باشد. این تابلو به عنوان یک نقطه مرکزی عمل می‌کند که از آن جریان برق به بخش‌های مختلف ساختمان یا مجموعه توزیع می‌شود. تابلو برق می‌تواند در ساختمان‌های مسکونی، تجاری، صنعتی و حتی در پروژه‌های کوچک مانند کارگاه‌ها و انبارها استفاده شود.
وظایف اصلی تابلو برق شامل:
- توزیع جریان برق به بخش‌های مختلف ساختمان
- کنترل و قطع جریان در صورت نیاز (به کمک کلیدها و فیوزها)
- حفاظت از سیستم الکتریکی در برابر اضافه بار و کوتاه‌مدت
- ارائه امکانات اندازه‌گیری و کنترل برای مهندسان و تکنسین‌ها
تابلو برق باید به گونه‌ای طراحی و نصب شود که علاوه بر عملکرد صحیح، از نظر ایمنی نیز استانداردهای لازم را داشته باشد. این شامل استفاده از مواد با کیفیت، طراحی مناسب و رعایت اصول ایمنی الکتریکی می‌باشد.
چه تجهیزاتی در تابلو برق قرار می‌گیرد؟
تابلو برق شامل مجموعه‌ای از تجهیزات الکتریکی است که هر کدام وظیفه خاصی در سیستم توزیع برق دارند. برخی از مهم‌ترین تجهیزات داخل تابلو برق عبارتند از:
۱. فیوزها و قطع‌کننده‌های خودکار (CB)
فیوزها و قطع‌کننده‌های خودکار وظیفه حفاظت سیستم الکتریکی در برابر اضافه بار و کوتاه‌مدت را دارند. فیوزها با ذوب شدن در صورت افزایش بیش از حد جریان، مدار را قطع می‌کنند، در حالی که قطع‌کننده‌های خودکار با استفاده از مکانیزم‌های الکترومکانیکی عمل می‌کنند. این تجهیزات در تابلو برق به صورت جداگانه برای هر خط برق نصب می‌شوند.
۲. کلیدهای کنترل
کلیدهای کنترل در تابلو برق برای روشن و خاموش کردن بخش‌های مختلف سیستم الکتریکی استفاده می‌شوند. این کلیدها می‌توانند به صورت دستی یا خودکار عمل کنند و در برخی موارد با سیستم‌های هوشمند کنترل می‌شوند.
۳. رله‌ها و کنتاکتورها
رله‌ها و کنتاکتورها برای کنترل مدارهای الکتریکی با جریان بالا استفاده می‌شوند. این تجهیزات می‌توانند به صورت خودکار یا با فرمان خارجی عمل کنند و در سیستم‌های صنعتی و تجاری بسیار کاربرد دارند.
۴. ترانسفورماتورهای اندازه‌گیری
ترانسفورماتورهای اندازه‌گیری یا CT (Current Transformers) برای اندازه‌گیری جریان الکتریکی در مدارهای با جریان بالا استفاده می‌شوند. این ترانسفورماتورها جریان بالا را به جریان پایین تبدیل می‌کنند تا بتوان با استفاده از آمپرسنج‌ها جریان را اندازه‌گیری کرد.
۵. آمپرسنج‌ها و ولت‌مترها

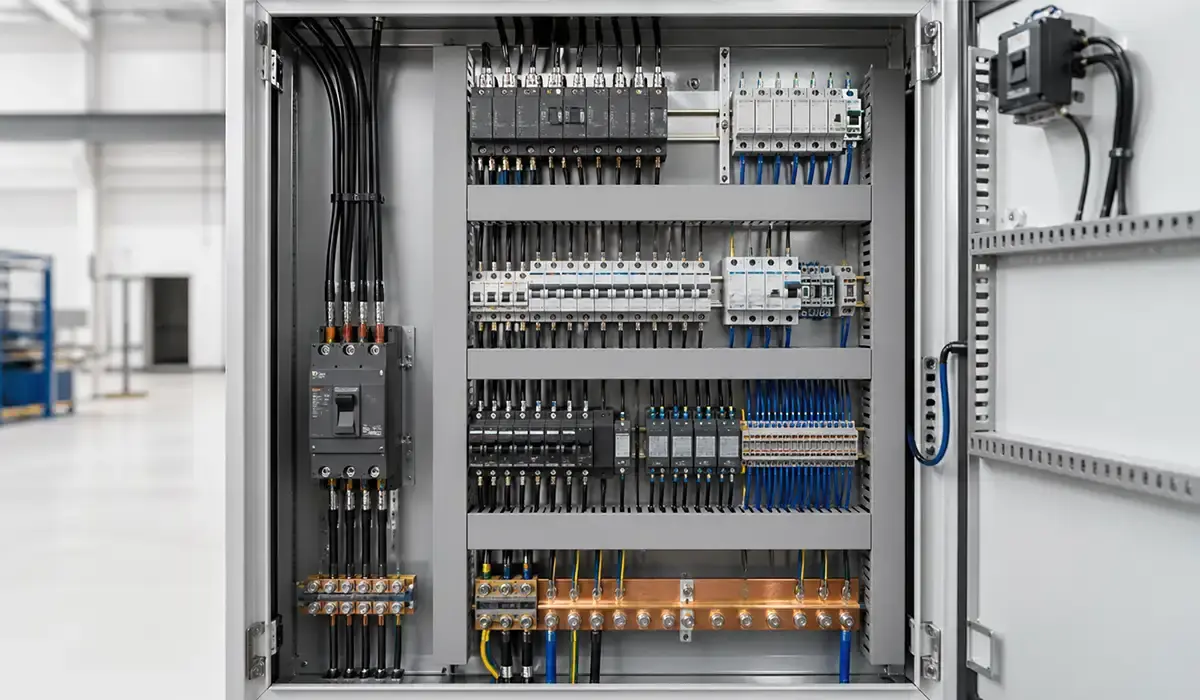

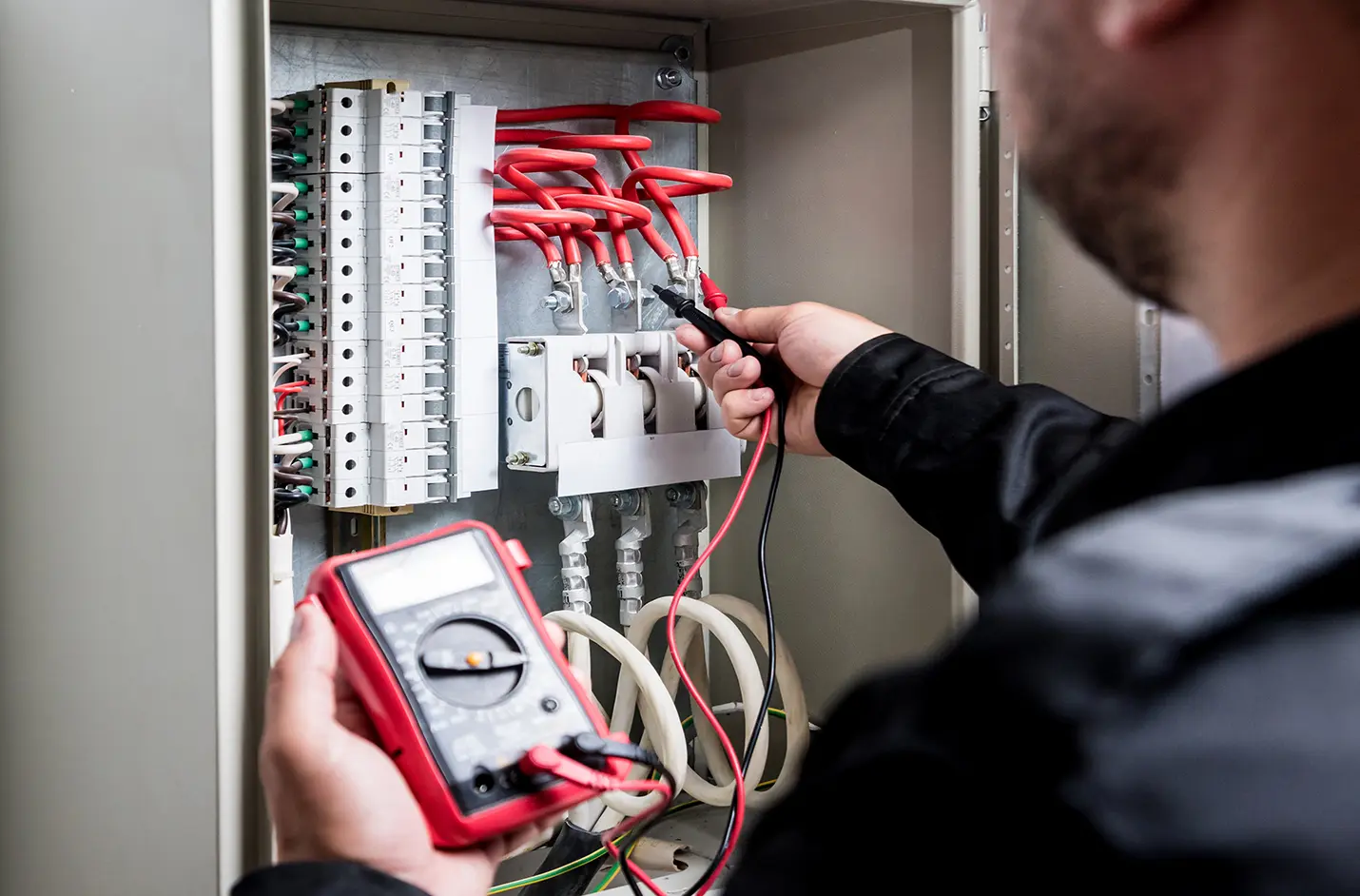

آمپرسنج‌ها و ولت‌مترها برای اندازه‌گیری جریان و ولتاژ در سیستم الکتریکی استفاده می‌شوند. این تجهیزات به مهندسان و تکنسین‌ها کمک می‌کنند تا وضعیت سیستم را کنترل و در صورت نیاز اقدامات لازم را انجام دهند.
۶. شین‌های برق (Busbars)
شین‌های برق به عنوان راهنمای جریان الکتریکی در تابلو برق عمل می‌کنند. این شین‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند و جریان برق را از منبع اصلی به بخش‌های مختلف توزیع می‌کنند.
۷. تجهیزات حفاظتی دیگر
در برخی تابلوهای برق، تجهیزات دیگری مانند رله‌های حفاظتی، فیلترهای EMI، و تجهیزات کنترل کیفیت برق نیز نصب می‌شوند. این تجهیزات برای بهبود عملکرد سیستم و افزایش ایمنی استفاده می‌شوند.
نکات مهم در طراحی و نصب تابلو برق
طراحی و نصب صحیح تابلو برق از اهمیت ویژه‌ای برخوردار است. برخی از نکات مهم در این زمینه عبارتند از:
۱. رعایت استانداردهای ایمنی
تابلو برق باید مطابق با استانداردهای ملی و بین‌المللی مانند IEC و NEC طراحی و نصب شود. این استانداردها شامل مواردی مانند فاصله‌گذاری بین تجهیزات، استفاده از مواد غیرقابل اشتعال، و نصب صحیح فیوزها و قطع‌کننده‌ها می‌باشد.
۲. انتخاب تجهیزات با کیفیت
استفاده از تجهیزات با کیفیت و برندهای معتبر در تابلو برق بسیار مهم است. تجهیزات با کیفیت علاوه بر افزایش ایمنی، عمر طولانی‌تری نیز دارند.
۳. دسترسی آسان به تجهیزات
تابلو برق باید به گونه‌ای طراحی شود که تکنسین‌ها بتوانند به راحتی به تجهیزات دسترسی داشته باشند. این شامل قرار دادن تابلو در مکان مناسب و استفاده از درب‌های قابل بازشدن می‌باشد.
۴. تهویه مناسب
تابلو برق باید دارای سیستم تهویه مناسب باشد تا از گرم شدن بیش از حد تجهیزات جلوگیری شود. این سیستم می‌تواند شامل فن‌ها یا سوراخ‌های تهویه در بدنه تابلو باشد.
۵. تست و بررسی دوره‌ای
تابلو برق باید به صورت دوره‌ای توسط متخصصان تست و بررسی شود. این تست‌ها شامل بررسی عملکرد تجهیزات، اندازه‌گیری پارامترهای الکتریکی، و بررسی وضعیت فیزیکی تابلو می‌باشد.
در صورت نیاز به اطلاعات بیشتر در مورد سیستم‌های الکتریکی و تجهیزات مرتبط، می‌توانید به مقالات مرتبط در تایم به تایم مراجعه کنید.
چالش‌های رایج در تابلوهای برق و راهکارهای حل آن‌ها
در طراحی و نصب تابلوهای برق، ممکن است با چالش‌هایی مانند:
- افزایش بار الکتریکی در ساختمان‌ها
- کاهش کیفیت برق و نویز الکتریکی
- نصب نادرست تجهیزات و ایجاد خطرات ایمنی
روبرو شد. برای حل این چالش‌ها، می‌توان از راهکارهایی مانند:
- استفاده از تجهیزات حفاظتی پیشرفته مانند رله‌های دیجیتال
- نصب فیلترهای EMI برای کاهش نویز الکتریکی
- بررسی و تست دوره‌ای توسط متخصصان
- به‌روزرسانی سیستم بر اساس نیازهای جدید
استفاده کرد. این اقدامات علاوه بر افزایش ایمنی، باعث بهبود عملکرد سیستم الکتریکی نیز می‌شوند.
نکات پایانی
تابلو برق یکی از اجزای اساسی در هر سیستم الکتریکی است که نقش مهمی در توزیع و کنترل جریان برق دارد. طراحی و نصب صحیح این تابلو علاوه بر افزایش ایمنی، باعث بهبود عملکرد سیستم الکتریکی نیز می‌شود. در این مقاله به بررسی تجهیزات داخل تابلو برق، نکات مهم در طراحی و نصب، و چالش‌های رایج پرداختیم. برای اطلاعات بیشتر در مورد سیستم‌های الکتریکی و راهکارهای بهبود آن‌ها، می‌توانید به مقالات تخصصی در این زمینه مراجعه کنید.
