برد مدار چاپی یا PCB (Printed Circuit Board) یکی از اجزای اساسی در الکترونیک مدرن است که نقش حیاتی در اتصال و عملکرد قطعات الکترونیکی دارد. تولید این بردها فرایندی پیچیده و دقیق است که نیاز به دانش فنی، تجهیزات پیشرفته و رعایت استانداردهای کیفیت دارد. در این مقاله به بررسی مراحل تولید برد مدار چاپی، نکات مهم و کاربردی این فرایند می‌پردازیم تا خوانندگان با جزئیات این صنعت آشنا شوند.
مراحل تولید برد مدار چاپی
تولید یک برد مدار چاپی شامل چندین مرحله اساسی است که هر کدام نقش مهمی در کیفیت نهایی محصول دارند. این مراحل از طراحی اولیه تا تولید نهایی و کنترل کیفیت ادامه می‌یابد. در ادامه به بررسی هر یک از این مراحل می‌پردازیم:

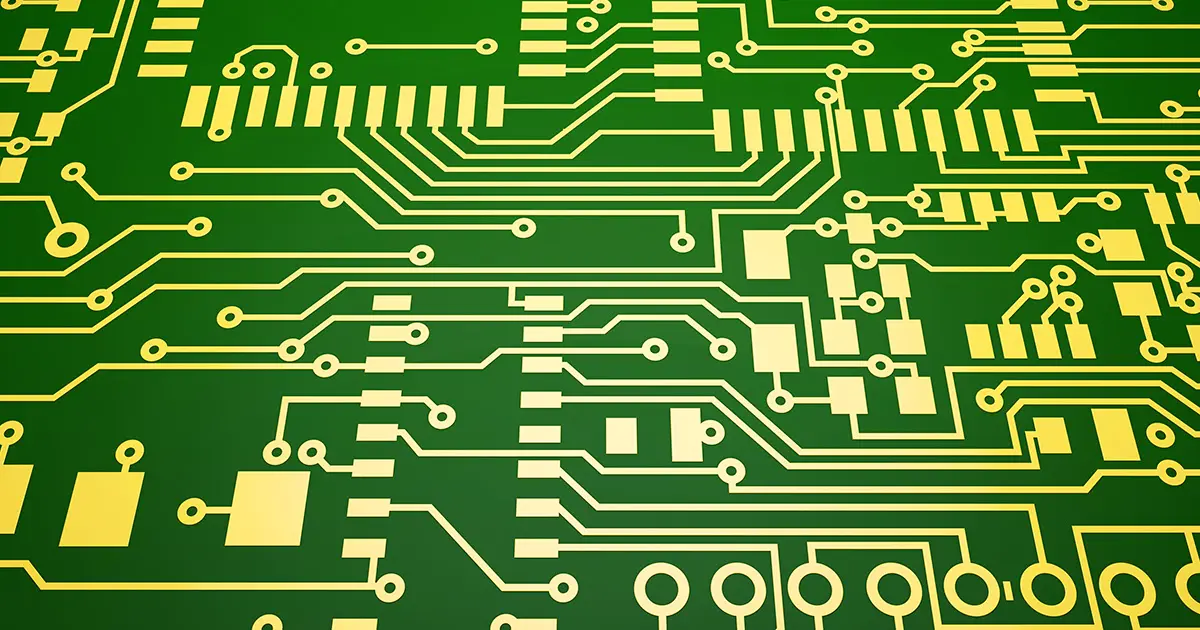

۱. طراحی مدار
مرحله اول و اساسی در تولید برد مدار چاپی، طراحی مدار الکتریکی است. در این مرحله، مهندسان با استفاده از نرم‌افزارهای تخصصی مانند Altium Designer، KiCad یا Eagle، طرح مدار را طراحی می‌کنند. این طراحی شامل تعیین محل قرارگیری قطعات، مسیرهای اتصال، لایه‌بندی و سایر پارامترهای فنی است. دقت در این مرحله بسیار مهم است، زیرا خطاهای طراحی می‌تواند منجر به مشکلاتی در مراحل بعدی تولید شود.
در این مرحله، پارامترهایی مانند تعداد لایه‌ها، نوع مواد استفاده شده، اندازه برد و نیازهای الکتریکی مد نظر قرار می‌گیرند. همچنین، طراحی باید با استانداردهای صنعتی و نیازهای کاربر نهایی سازگار باشد.
۲. تولید فایل‌های تولیدی
پس از تکمیل طراحی مدار، فایل‌های تولیدی برای مراحل بعدی آماده می‌شوند. این فایل‌ها شامل اطلاعاتی مانند طرح لایه‌های مسی، حفره‌ها، سوراخ‌ها، نشانه‌گذاری قطعات و سایر جزئیات فنی هستند. این فایل‌ها به صورت دیجیتالی برای تولید برد ارسال می‌شوند.
در این مرحله، نرم‌افزارهای CAD (Computer-Aided Design) و CAM (Computer-Aided Manufacturing) استفاده می‌شوند تا فایل‌های مناسب برای ماشین‌آلات تولیدی ایجاد شوند. دقت در انتقال اطلاعات طراحی به فایل‌های تولیدی بسیار حیاتی است، زیرا هرگونه خطا می‌تواند منجر به تولید بردهای غیرقابل استفاده شود.
۳. انتخاب مواد اولیه
مواد اولیه مورد استفاده در تولید برد مدار چاپی شامل لایه‌های فیبرگلاس، مس، مواد عایق و پوشش‌های محافظ است. انتخاب مواد با کیفیت و مناسب برای نیازهای پروژه بسیار مهم است. برای مثال، بردهای تک‌لایه معمولاً از فیبرگلاس با ضخامت مشخص و لایه‌ای از مس استفاده می‌کنند، در حالی که بردهای چندلایه نیاز به لایه‌های بیشتری از فیبرگلاس و مس دارند.
مواد عایق مانند FR-۴ (Fire Retardant ۴) یکی از رایج‌ترین مواد در تولید بردهای مدار چاپی است که مقاومت حرارتی و الکتریکی بالایی دارد. همچنین، پوشش‌های محافظ مانند پوشش اپوکسی یا پلی‌اورتان برای محافظت در برابر رطوبت و آسیب‌های مکانیکی استفاده می‌شوند.
۴. تولید لایه‌های مسی
در این مرحله، لایه‌های مسی بر روی لایه‌های فیبرگلاس اعمال می‌شوند. این فرایند شامل چند مرحله است:
- لایه‌گذاری: لایه‌های فیبرگلاس با لایه‌های مسی پوشیده می‌شوند. این لایه‌ها معمولاً با چسب ویژه به یکدیگر متصل می‌شوند.
- پوشش مس: لایه‌های مسی با استفاده از روش‌های الکتروپلتیینگ یا لایه‌گذاری مکانیکی بر روی فیبرگلاس اعمال می‌شوند.
- پخت: لایه‌ها تحت فشار و حرارت قرار می‌گیرند تا به یکدیگر متصل شوند و یک لایه جامد تشکیل شود.
در بردهای چندلایه، این فرایند برای هر لایه تکرار می‌شود و سپس لایه‌ها با یکدیگر ترکیب می‌شوند.
۵. حکاکی و تراشیدن مدار
در این مرحله، مدارهای مسی بر اساس طرح طراحی شده حکاکی می‌شوند. این فرایند می‌تواند با استفاده از روش‌های شیمیایی، مکانیکی یا لیزری انجام شود:
- حکاکی شیمیایی: در این روش، لایه‌های مسی غیرضروری با استفاده از مواد شیمیایی مانند آمونیاک یا پراکسید هیدروژن حل می‌شوند.
- حکاکی مکانیکی: با استفاده از فرز یا دستگاه‌های CNC، مس غیرضروری بریده می‌شود.
- حکاکی لیزری: لیزر برای برش دقیق مس استفاده می‌شود، که دقت بالایی دارد و برای مدارهای پیچیده مناسب است.
دقت در این مرحله بسیار مهم است، زیرا خطاهای حکاکی می‌تواند منجر به اتصال کوتاه یا قطع مدار شود.
۶. حفره‌سازی و سوراخ‌کاری
در بردهای چندلایه یا بردهایی که نیاز به سوراخ‌کاری دارند، این مرحله بسیار حیاتی است. سوراخ‌ها برای اتصال لایه‌های مختلف یا قرارگیری قطعات مانند ترانزیستور و مقاومت استفاده می‌شوند. این سوراخ‌ها با استفاده از دستگاه‌های CNC یا لیزر ایجاد می‌شوند.
پس از سوراخ‌کاری، سوراخ‌ها با مس پوشانده می‌شوند تا اتصال الکتریکی بین لایه‌ها برقرار شود. این فرایند با استفاده از روش‌های الکتروپلتیینگ یا پوشش‌دهی شیمیایی انجام می‌شود.
۷. پوشش‌دهی و محافظت
در این مرحله، برد مدار چاپی برای محافظت در برابر رطوبت، گرد و غبار و آسیب‌های مکانیکی پوشش‌دهی می‌شود. پوشش‌های رایج شامل:
- پوشش اپوکسی: برای محافظت در برابر رطوبت و حرارت.
- پوشش پلی‌اورتان: برای مقاومت در برابر ضربه و سایش.
- پوشش طلا یا نیکل: برای بهبود اتصال الکتریکی و جلوگیری از اکسیداسیون.
پوشش‌دهی می‌تواند با روش‌های اسپری، غوطه‌وری یا چاپ انجام شود. انتخاب نوع پوشش بستگی به نیازهای کاربردی برد دارد.
۸. کنترل کیفیت و تست
در مرحله نهایی، بردهای مدار چاپی تحت تست‌های مختلف قرار می‌گیرند تا از کیفیت و عملکرد صحیح آنها اطمینان حاصل شود. این تست‌ها شامل:
- تست اتصال: بررسی اتصال بین قطعات و مسیرهای الکتریکی.
- تست عایق: بررسی مقاومت الکتریکی بین مسیرهای مختلف.
- تست عملکرد: بررسی عملکرد برد در شرایط واقعی.
- تست محیطی: بررسی مقاومت برد در برابر رطوبت، حرارت و ضربه.
در صورت وجود هرگونه مشکل، بردها به مراحل قبلی بازمی‌گردند تا اصلاح شوند. این مرحله تضمین می‌کند که بردهای نهایی مطابق با استانداردهای کیفیت هستند.
نکات مهم و کاربردی در تولید برد مدار چاپی
تولید برد مدار چاپی فرایندی پیچیده است که نیاز به دقت و توجه به جزئیات دارد. در این بخش به برخی از نکات مهم و کاربردی اشاره می‌کنیم که می‌تواند در تولید بردهای با کیفیت کمک‌کننده باشد:
۱. انتخاب مواد با کیفیت
استفاده از مواد اولیه با کیفیت بالا مانند فیبرگلاس FR-۴، مس با خلوص بالا و پوشش‌های محافظ مناسب می‌تواند تأثیر زیادی بر عملکرد و دوام برد داشته باشد. مواد ارزان‌قیمت ممکن است منجر به مشکلاتی مانند کاهش مقاومت حرارتی یا الکتریکی شوند.
۲. دقت در طراحی
طراحی دقیق و بدون خطا یکی از عوامل کلیدی در تولید بردهای موفق است. استفاده از نرم‌افزارهای تخصصی و بررسی مجدد طراحی توسط تیم فنی می‌تواند خطاهای احتمالی را کاهش دهد.
۳. رعایت استانداردهای صنعتی
بردهای مدار چاپی باید با استانداردهای صنعتی مانند IPC (Association Connecting Electronics Industries) مطابقت داشته باشند. این استانداردها شامل مواردی مانند اندازه‌گیری‌ها، مواد استفاده شده، روش‌های تولید و تست‌ها می‌شود.

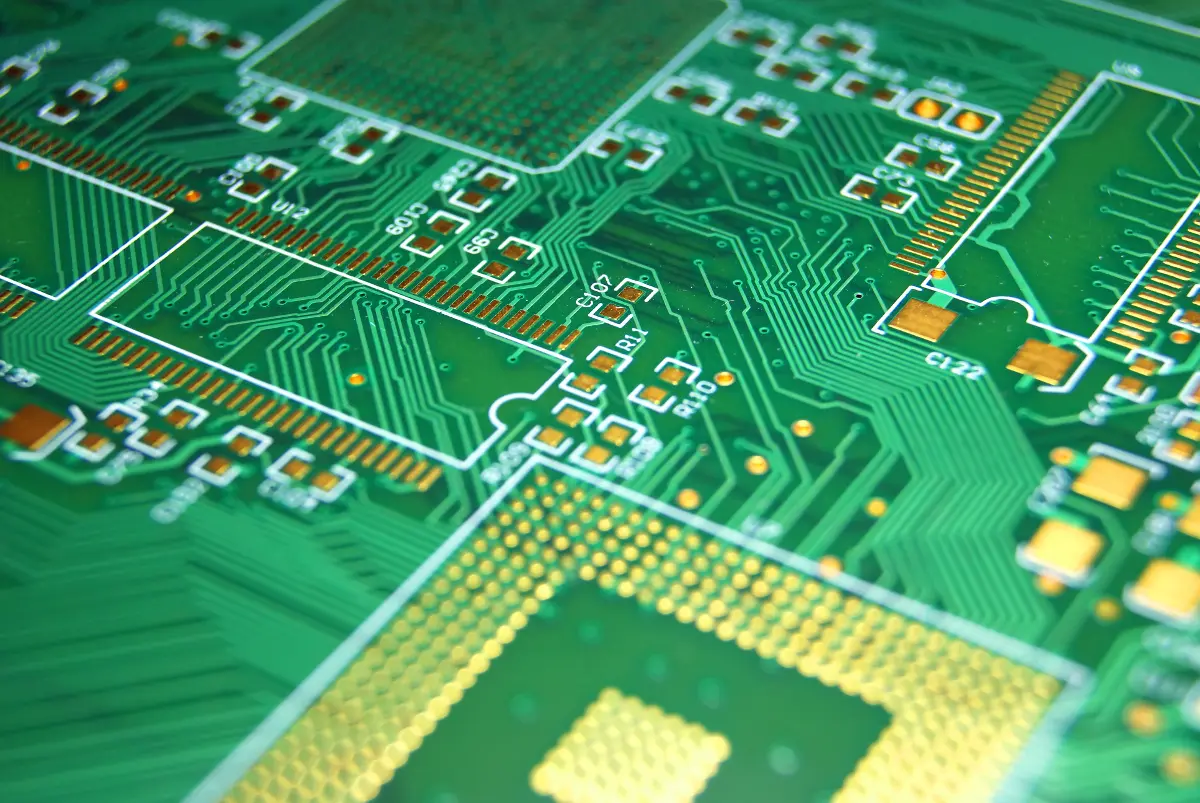

۴. استفاده از تجهیزات پیشرفته
تجهیزات پیشرفته مانند دستگاه‌های CNC، لیزر و ماشین‌آلات حکاکی شیمیایی می‌توانند دقت و کیفیت تولید را افزایش دهند. سرمایه‌گذاری در تجهیزات با کیفیت می‌تواند در طولانی‌مدت هزینه‌ها را کاهش دهد.
۵. کنترل کیفیت مداوم
کنترل کیفیت در هر مرحله از تولید بسیار مهم است. تست‌های منظم و بررسی‌های دقیق می‌تواند از تولید بردهای غیرقابل استفاده جلوگیری کند.
۶. توجه به نیازهای کاربردی
بردهای مدار چاپی برای کاربردهای مختلف طراحی می‌شوند. برای مثال، بردهای استفاده شده در دستگاه‌های پزشکی باید دارای مقاومت بالایی در برابر رطوبت و حرارت باشند، در حالی که بردهای مصرفی ممکن است نیاز به مقاومت کمتر داشته باشند. درک نیازهای کاربردی می‌تواند در انتخاب مواد و روش‌های تولید کمک‌کننده باشد.
چالش‌های تولید برد مدار چاپی
تولید برد مدار چاپی با چالش‌هایی همراه است که باید در نظر گرفته شوند:
- کاهش هزینه‌ها: تولید بردهای با کیفیت در حالی که هزینه‌ها را کاهش داد، یکی از چالش‌های اصلی است. استفاده از مواد ارزان‌قیمت یا کاهش مراحل تولید می‌تواند کیفیت را تحت تأثیر قرار دهد.
- پیشرفت فناوری: با پیشرفت فناوری، نیاز به بردهای با دقت و عملکرد بالاتر افزایش می‌یابد. سازگاری با فناوری‌های جدید مانند بردهای فلیکس (Flexible PCB) یا بردهای با چگالی بالا (High-Density Interconnect) نیاز به سرمایه‌گذاری در تجهیزات و دانش فنی دارد.
- کنترل کیفیت: تضمین کیفیت در تولید انبوه بردهای مدار چاپی چالش‌برانگیز است. نیاز به تست‌های دقیق و استفاده از روش‌های کنترل کیفیت پیشرفته وجود دارد.
- مدیریت زمان: تولید بردهای مدار چاپی برای پروژه‌های با زمان‌بندی محدود می‌تواند چالش‌برانگیز باشد. برنامه‌ریزی دقیق و استفاده از روش‌های تولید سریع می‌تواند در این زمینه کمک‌کننده باشد.
نکات پایانی
تولید برد مدار چاپی یک فرایند پیچیده و دقیق است که نیاز به دانش فنی، تجهیزات پیشرفته و رعایت استانداردهای کیفیت دارد. هر یک از مراحل تولید، از طراحی تا کنترل کیفیت، نقش مهمی در عملکرد نهایی برد دارند. توجه به جزئیات، استفاده از مواد با کیفیت و رعایت استانداردهای صنعتی می‌تواند به تولید بردهای با عملکرد عالی کمک کند.
