مبدل‌های حرارتی یکی از اجزای اساسی در بسیاری از صنایع هستند که نقش مهمی در انتقال حرارت بین دو سیال دارند. این دستگاه‌ها در سیستم‌های گرمایشی، سرمایشی، صنعتی و حتی در زندگی روزمره کاربردهای گسترده‌ای دارند. اما دقیقاً مبدل حرارتی چیست و چه کاربردی در صنعت دارد؟ در این مقاله به بررسی تعریف، انواع، کاربردها و نکات مهم مربوط به مبدل‌های حرارتی می‌پردازیم.
مبدل حرارتی چیست؟
مبدل حرارتی دستگاهی است که حرارت را بین دو سیال بدون مخلوط شدن آن‌ها منتقل می‌کند. این انتقال حرارت می‌تواند از طریق هدایت، جابجایی یا تابش انجام شود. در سیستم‌های صنعتی، مبدل‌های حرارتی به عنوان قلب سیستم‌های گرمایشی، سرمایشی و حتی تولید انرژی عمل می‌کنند. این دستگاه‌ها می‌توانند در شکل‌ها و اندازه‌های مختلف طراحی شوند و بسته به نیاز، از مواد مختلفی مانند فلزات، پلاستیک‌ها یا سرامیک ساخته شوند.
مبدل‌های حرارتی در واقع یک رابط بین دو سیال هستند که دمای متفاوتی دارند. برای مثال، در یک سیستم گرمایشی، آب گرم از یک منبع حرارتی (مانند کوره یا بخار) عبور می‌کند و به سیال دیگری که نیاز به گرم شدن دارد، حرارت خود را منتقل می‌کند. این انتقال بدون اینکه دو سیال با یکدیگر مخلوط شوند، انجام می‌شود.
انواع مبدل‌های حرارتی
مبدل‌های حرارتی در انواع مختلفی طراحی و ساخته می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. برخی از انواع رایج شامل:

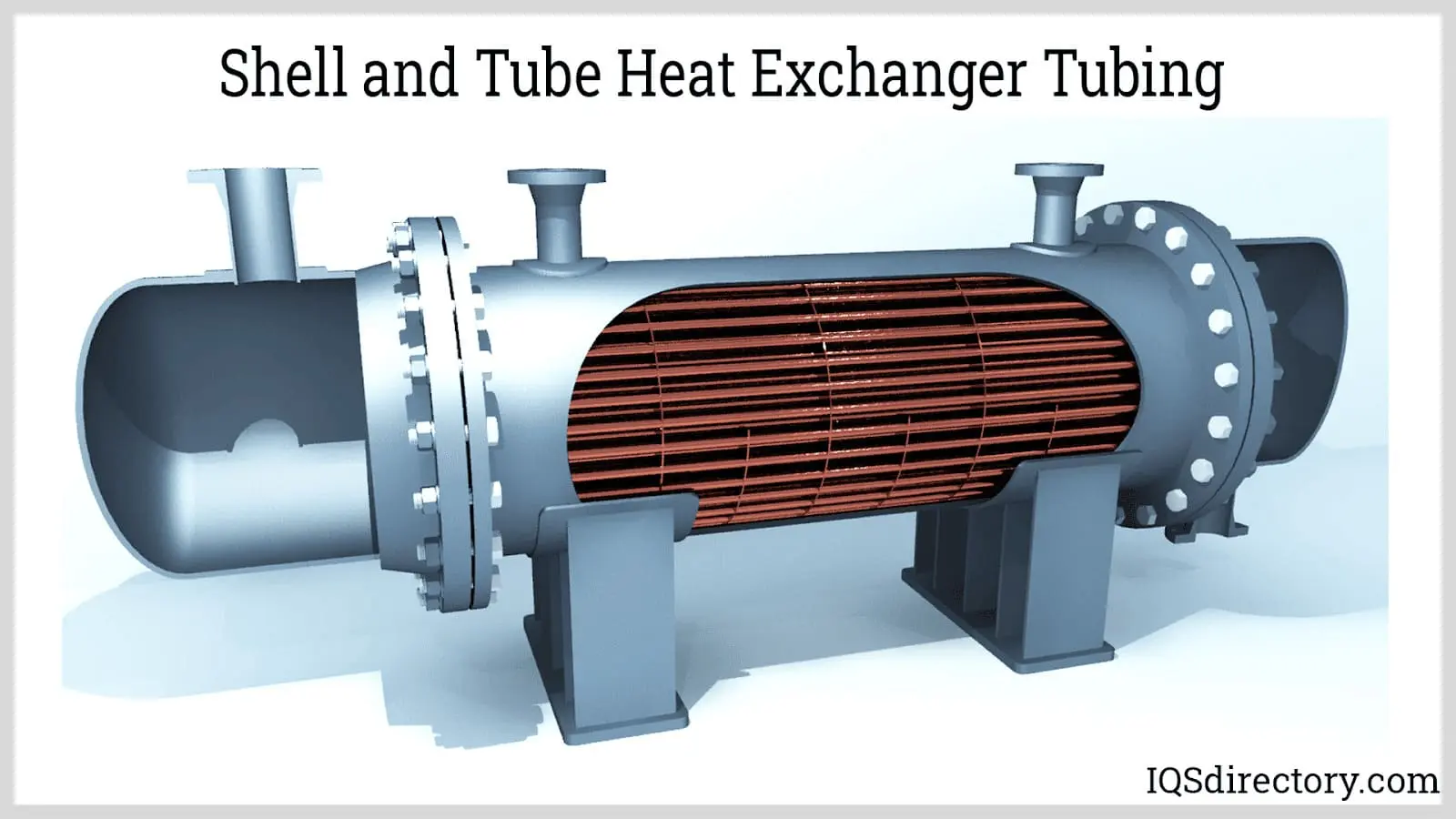

- مبدل‌های لوله‌ای و پوسته‌ای (Shell and Tube): این نوع مبدل‌ها از یک پوسته بیرونی و لوله‌های داخلی تشکیل شده‌اند. سیال گرم در داخل لوله‌ها جریان می‌یابد و سیال سرد در فضای بین لوله‌ها و پوسته حرکت می‌کند. این نوع مبدل‌ها بسیار رایج هستند و در صنایع مختلفی مانند پتروشیمی، نیروگاه‌ها و صنایع غذایی استفاده می‌شوند.
- مبدل‌های صفحه‌ای (Plate): این مبدل‌ها از صفحات فلزی تشکیل شده‌اند که به صورت موازی قرار گرفته و کانال‌های باریکی بین آن‌ها ایجاد می‌شود. سیال‌ها در کانال‌های مختلف جریان می‌یابند و حرارت را منتقل می‌کنند. این نوع مبدل‌ها معمولاً در سیستم‌های با جریان‌های کم و فشارهای پایین استفاده می‌شوند.
- مبدل‌های هوا-مایع (Air-Cooled): این مبدل‌ها برای انتقال حرارت بین هوا و یک سیال مایع طراحی شده‌اند. معمولاً در سیستم‌های سرمایشی و گرمایشی استفاده می‌شوند و در مکان‌هایی که دسترسی به آب محدود است، بسیار مفید هستند.
- مبدل‌های جابجایی مستقیم (Direct Contact): در این نوع مبدل‌ها، دو سیال مستقیماً با یکدیگر تماس پیدا می‌کنند و حرارت را منتقل می‌کنند. این نوع مبدل‌ها معمولاً در سیستم‌های با فشار پایین و کاربردهای خاصی مانند خنک‌کننده‌های برج استفاده می‌شوند.
هر یک از این انواع مبدل‌ها مزایا و معایب خاص خود را دارند و انتخاب نوع مناسب بستگی به شرایط عملیاتی، نوع سیال‌ها و نیازهای سیستم دارد.
کاربردهای مبدل‌های حرارتی در صنعت
مبدل‌های حرارتی در صنایع مختلفی کاربرد دارند و نقش کلیدی در افزایش کارایی و کاهش هزینه‌های انرژی ایفا می‌کنند. برخی از کاربردهای مهم شامل:
- صنعت پتروشیمی و نفت و گاز: در این صنایع، مبدل‌های حرارتی برای گرم کردن یا سرمایش سیالات مختلف مانند نفت، گاز طبیعی و محصولات پتروشیمی استفاده می‌شوند. برای مثال، در فرآیندهای تقطیر و جداسازی، مبدل‌های حرارتی برای کنترل دما و انتقال حرارت بین مراحل مختلف استفاده می‌شوند.
- نیروگاه‌ها و تولید انرژی: در نیروگاه‌های حرارتی و بخار، مبدل‌های حرارتی برای تولید بخار و انتقال حرارت بین آب و بخار استفاده می‌شوند. همچنین در سیستم‌های خنک‌کننده توربین‌ها و سایر تجهیزات، این دستگاه‌ها نقش مهمی دارند.
- صنعت غذایی و دارویی: در این صنایع، مبدل‌های حرارتی برای پاستوریزه کردن محصولات، گرم کردن یا سرمایش مواد غذایی و دارویی استفاده می‌شوند. این دستگاه‌ها باید از مواد سازگار با مواد غذایی ساخته شوند و شرایط بهداشتی را رعایت کنند.
- سیستم‌های گرمایشی و سرمایشی: در ساختمان‌ها و سیستم‌های HVAC (گرمایش، سرمایش و تهویه)، مبدل‌های حرارتی برای انتقال حرارت بین منابع گرمایشی یا سرمایشی و محیط استفاده می‌شوند. برای مثال، در رادیاتورهای گرمایشی، آب گرم از مبدل حرارتی عبور می‌کند و حرارت را به هوا منتقل می‌کند.
- صنعت خودروسازی و موتورهای داخلی: در موتورهای داخلی، مبدل‌های حرارتی برای خنک کردن موتور و انتقال حرارت از موتور به رادیاتور استفاده می‌شوند. همچنین در سیستم‌های گرمایش داخلی خودرو، این دستگاه‌ها نقش مهمی دارند.
مبدل‌های حرارتی همچنین در صنایع شیمیایی، آب و فاضلاب، و حتی در سیستم‌های خورشیدی و انرژی تجدیدپذیر کاربرد دارند. انتخاب نوع مناسب مبدل حرارتی بستگی به شرایط عملیاتی، نوع سیال‌ها و نیازهای سیستم دارد.
نکات مهم در انتخاب و استفاده از مبدل‌های حرارتی
انتخاب و استفاده صحیح از مبدل‌های حرارتی می‌تواند تأثیر زیادی بر کارایی و طول عمر سیستم داشته باشد. برخی از نکات مهم شامل:

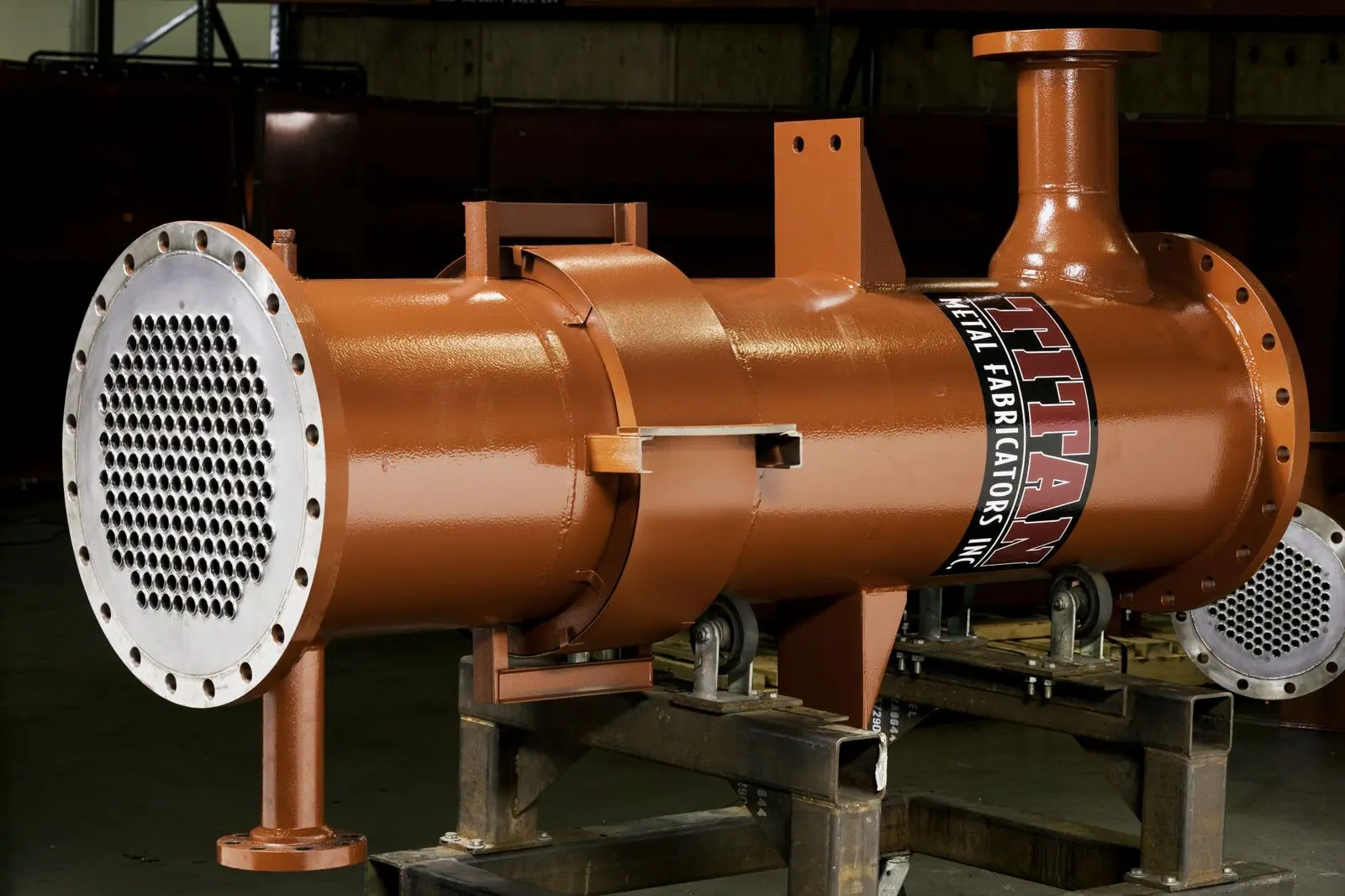

- انتخاب ماده مناسب: ماده ساخت مبدل حرارتی باید با نوع سیال و شرایط محیطی سازگار باشد. برای مثال، در سیستم‌های با دما و فشار بالا، از مواد با مقاومت حرارتی و شیمیایی بالا مانند فولاد ضد زنگ یا تانتالیم استفاده می‌شود.
- طراحی مناسب: طراحی مبدل حرارتی باید بر اساس نیازهای سیستم، نوع سیال‌ها و شرایط عملیاتی انجام شود. برای مثال، در مبدل‌های لوله‌ای و پوسته‌ای، تعداد لوله‌ها، قطر آن‌ها و طول لوله‌ها باید به گونه‌ای انتخاب شوند که انتقال حرارت بهینه انجام شود.
- پاکسازی و نگهداری: مبدل‌های حرارتی باید به صورت دوره‌ای پاکسازی شوند تا از رسوب‌گذاری و کاهش کارایی جلوگیری شود. همچنین، بررسی دوره‌ای سیستم برای شناسایی مشکلات احتمالی مانند نشت یا خوردگی ضروری است.
- کنترل دما و فشار: در سیستم‌هایی که مبدل حرارتی استفاده می‌شود، کنترل دقیق دما و فشار بسیار مهم است. افزایش بیش از حد دما یا فشار می‌تواند منجر به آسیب به مبدل یا کاهش کارایی سیستم شود.
- کارایی حرارتی: کارایی مبدل حرارتی به عوامل مختلفی مانند نوع مبدل، مواد ساخت، طراحی و شرایط عملیاتی بستگی دارد. انتخاب مبدل با کارایی بالا می‌تواند منجر به کاهش مصرف انرژی و هزینه‌های عملیاتی شود.
در انتخاب مبدل حرارتی، مشاوره با کارشناسان و مهندسان متخصص می‌تواند بسیار مفید باشد. این افراد می‌توانند بر اساس نیازهای سیستم، نوع سیال‌ها و شرایط محیطی، بهترین نوع مبدل را پیشنهاد دهند.
چالش‌های رایج در استفاده از مبدل‌های حرارتی
استفاده از مبدل‌های حرارتی با چالش‌هایی همراه است که باید در نظر گرفته شوند. برخی از این چالش‌ها شامل:
- رسوب‌گذاری و کثیف شدن: در طول زمان، رسوب‌های مختلفی مانند کلسیم، مواد آلی یا ذرات معلق در سیال‌ها می‌توانند روی سطح مبدل حرارتی تجمع یابند و باعث کاهش کارایی انتقال حرارت شوند. پاکسازی دوره‌ای می‌تواند این مشکل را کاهش دهد.
- خوردگی: مبدل‌های حرارتی در معرض خوردگی شیمیایی یا الکتروشیمیایی قرار دارند، به ویژه اگر از مواد نامناسب ساخته شده باشند یا در محیط‌های خورنده استفاده شوند. انتخاب مواد مناسب و استفاده از پوشش‌های محافظ می‌تواند این مشکل را کاهش دهد.
- نشت و خرابی: در صورت وجود نقص در طراحی یا ساخت، مبدل‌های حرارتی ممکن است دچار نشت یا خرابی شوند. بررسی دوره‌ای و نگهداری مناسب می‌تواند از این مشکلات جلوگیری کند.
- نوسان دما و فشار: تغییرات ناگهانی در دما یا فشار می‌تواند باعث آسیب به مبدل حرارتی شود. استفاده از سیستم‌های کنترل دقیق و تجهیزات ایمنی می‌تواند این خطر را کاهش دهد.
بررسی و نگهداری دوره‌ای مبدل‌های حرارتی می‌تواند از بروز این چالش‌ها جلوگیری کرده و طول عمر و کارایی سیستم را افزایش دهد.
آینده مبدل‌های حرارتی
با پیشرفت فناوری و نیاز به سیستم‌های انرژی کارآمدتر، مبدل‌های حرارتی نیز در حال تکامل هستند. برخی از روندهای آینده شامل:
- استفاده از مواد پیشرفته: استفاده از مواد جدید مانند گرافن، نانومواد یا آلیاژهای پیشرفته می‌تواند کارایی و مقاومت مبدل‌های حرارتی را افزایش دهد.
- طراحی‌های هوشمند: استفاده از مدل‌سازی کامپیوتری و هوش مصنوعی در طراحی مبدل‌های حرارتی می‌تواند به بهینه‌سازی عملکرد و کاهش هزینه‌ها کمک کند.
- سیستم‌های انرژی تجدیدپذیر: مبدل‌های حرارتی در سیستم‌های انرژی خورشیدی، ژئوترمال و بادی نیز کاربرد دارند و با پیشرفت این فناوری‌ها، نقش بیشتری در انتقال حرارت ایفا خواهند کرد.
- کاهش مصرف انرژی: طراحی مبدل‌های حرارتی با کارایی بالاتر می‌تواند منجر به کاهش مصرف انرژی و هزینه‌های عملیاتی شود.
با توجه به اهمیت مبدل‌های حرارتی در صنایع مختلف، تحقیقات و توسعه در این زمینه همچنان ادامه دارد و می‌توان انتظار داشت که در آینده، مبدل‌های حرارتی کارآمدتر و پایدارتری طراحی شوند.
نتیجه‌گیری
مبدل‌های حرارتی یکی از اجزای حیاتی در سیستم‌های صنعتی و گرمایشی هستند که نقش مهمی در انتقال حرارت و افزایش کارایی سیستم‌ها ایفا می‌کنند. انتخاب نوع مناسب مبدل، طراحی صحیح، نگهداری دوره‌ای و توجه به چالش‌های احتمالی می‌تواند منجر به عملکرد بهینه و طول عمر بیشتر این دستگاه‌ها شود.
